คุณสามารถวัดคุณภาพของมอเตอร์ด้วยมัลติมิเตอร์ได้หรือไม่?

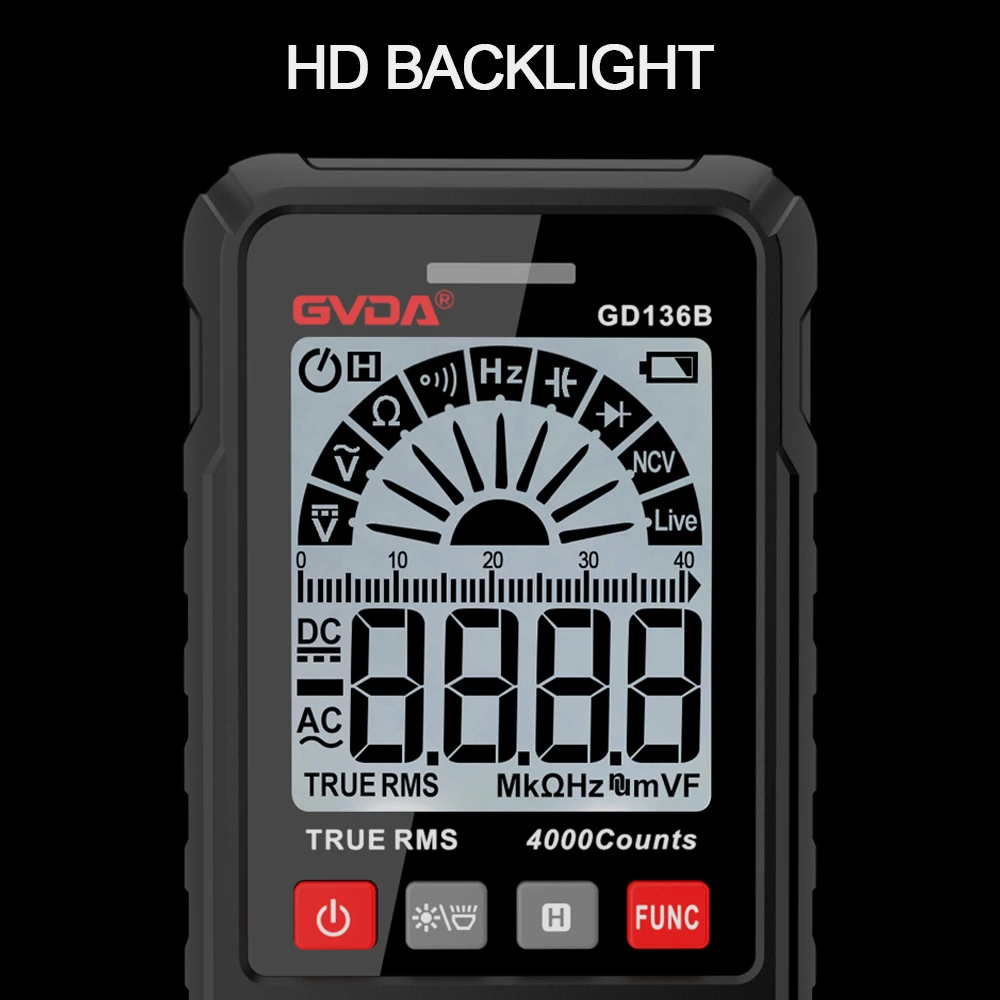

มัลติมิเตอร์นี้สามารถวัดแรงดันไฟฟ้า AC, แรงดันไฟฟ้า DC, กระแส AC, กระแส DC, ความต้านทานและความจุ, เกียร์ออด, ไดโอด ฯลฯ และยังมีการออกแบบป้องกันการเผาไหม้อัจฉริยะการปิดเครื่องอัตโนมัติ ฯลฯ อาจกล่าวได้ว่า ฟังก์ชั่นค่อนข้างทรงพลัง สำหรับช่างไฟฟ้าธรรมดาก็เพียงพอแล้ว พารามิเตอร์ช่วงที่ระบุทั้งหมดอยู่บนโต๊ะ ดังนั้นฉันจะไม่ลงรายละเอียด
คุณสามารถวัดคุณภาพของมอเตอร์ด้วยมัลติมิเตอร์ได้หรือไม่? จะวัดได้อย่างไร?
ฉันคิดว่าสิ่งนี้ควรมองจากสองด้าน หากเป็นการลัดวงจรระหว่างขดลวด การลัดวงจรแบบเลี้ยวต่อเลี้ยว และวงจรเปิด สิ่งเหล่านี้สามารถวัดได้ด้วยมัลติมิเตอร์ หากเป็นการลัดวงจรลงกราวด์และรั่วลงดิน ค่าความต้านทานของฉนวนในส่วนนี้ควรเป็นเมกะโอห์มมิเตอร์ (มิเตอร์วัดความต้านทานฉนวน โต๊ะเขย่า)
สั้นๆ ให้ใช้มัลติมิเตอร์เพื่อวัดการลัดวงจรระหว่างขดลวดมอเตอร์กับการลัดวงจร และวงจรเปิดระหว่างการหมุนของคอยล์
มีทั้งมอเตอร์ขนาดใหญ่และขนาดเล็ก แต่มอเตอร์ 3 เฟสทั้งหมดประกอบด้วยขดลวด 3 เส้น จำเป็นต้องวัดความต้านทานของขดลวดสามเฟสเพื่อตัดสินว่ามอเตอร์ผิดปกติหรือไม่ ความต้านทานของขดลวดสามเฟสจะแตกต่างกันไปตามกำลังของมอเตอร์ แต่ความต้านทานไม่แตกต่างกันมาก โดยทั่วไปจะอยู่ระหว่าง 2 ถึง 5 โอห์ม
โดยปกติแล้ว มอเตอร์ 3 เฟสจะมีขั้วต่อ 6 ขั้ว แต่สำหรับมอเตอร์กำลังต่ำบางรุ่น ผู้ผลิตได้สร้างมอเตอร์รูปดาวหรือรูปมุม และในกล่องรวมสัญญาณจะมีขั้วต่อเพียง 3 ขั้วเท่านั้น วิธีการตรวจจับของมอเตอร์ประเภทนี้จะเหมือนกับวิธีการของขั้วต่อ 6 ขั้ว ยกเว้นว่าการหมุนของขดลวดเกิดการลัดวงจร ดังนั้นช่างไฟฟ้าธรรมดาอย่างเราจึงไม่สามารถตรวจจับได้
ก่อนทำการวัด เราต้องถอดแหล่งจ่ายไฟออกก่อนและถอดชิ้นส่วนที่เชื่อมต่อออก สมมติว่าสามบรรทัดบนสุดคือส่วนหัวและสามบรรทัดล่างคือส่วนท้าย ตัวอักษรที่ขึ้นต้นและท้ายบ่งบอกว่าการพิมพ์ไม่สะดวก ฉันจึงตั้งชื่อปลายแรกเป็น 1, 3, 5 และปลายสุดท้ายเป็น 2, 4, 6
เนื่องจากเราไม่ทราบความต้านทานระหว่างขดลวดสามเฟส ขั้นแรกเราจึงกดมัลติมิเตอร์ไปที่เฟืองหนึ่งของบล็อกไฟฟ้า และสุดท้ายก็หาเฟืองที่เหมาะสม จากนั้นจึงทำการเปรียบเทียบที่แม่นยำ
หลังจากหาเกียร์ที่เหมาะสมแล้ว ให้วัดค่าความต้านทานระหว่างขดลวดสามเฟสที่ปลายด้านหนึ่งตามลำดับ หากค่าความต้านทานระหว่างขดลวดสามเฟสไม่แตกต่างกันมากนักและอยู่ในช่วงที่เหมาะสม เราคิดว่าค่าความต้านทานระหว่างขดลวดสามเฟสเป็นเรื่องปกติ ฉันไม่ไว้ใจคุณเลยจริงๆ เราสามารถทำการวัดอีกครั้งในตอนท้ายและทำการเปรียบเทียบเพื่อให้แน่ใจได้
ปัญหาระหว่างขดลวดสามเฟสนั้นค่อนข้างแก้ไขได้ง่าย ค่อนข้างลำบากในการตัดสินข้อผิดพลาดแบบเลี้ยวต่อเลี้ยวของคอยล์
เรามาพูดถึงการลัดวงจรแบบเลี้ยวต่อเลี้ยวก่อน ปรากฏการณ์ของการลัดวงจรแบบเลี้ยวต่อเลี้ยวคือมอเตอร์ได้รับความร้อนเฉพาะที่และกระแสไฟสามเฟสไม่สมดุล เมื่อวัดด้วยแคลมป์มิเตอร์ กระแสตรงของการลัดวงจรจะมีค่ามากกว่ามาก ใช้มัลติมิเตอร์วัดความต้านทานของหัวและปลายของคอยล์ 3 เฟส และเฟสลัดวงจรจะมีน้อยกว่ามาก
หากวงจรแบบเลี้ยวต่อเลี้ยวเปิดอยู่ ความต้านทานที่จุดเริ่มต้นและจุดสิ้นสุดของขดลวดขดลวดควรจะไม่มีที่สิ้นสุดหรือมีขนาดใหญ่มาก
หากขดลวดลัดวงจรลงกราวด์หรือมีไฟฟ้ารั่ว คุณต้องใช้เมกะโอห์มมิเตอร์ เนื่องจากระดับแรงดันไฟฟ้าของมัลติมิเตอร์ต่ำเกินไป จึงไม่สามารถวัดข้อมูลที่แม่นยำได้
ในการวัดอุปกรณ์หรือสายไฟแรงดันต่ำ เราสามารถเลือกขนาด 500 เมกะไบต์ได้
เมกโอห์มมิเตอร์เรียกอีกอย่างว่าโต๊ะเขย่าเพราะเป็นเครื่องกำเนิดไฟฟ้ากระแสตรงที่ทำงานด้วยมือ
Megohmmeter หรือที่เรียกว่าเครื่องวัดความต้านทานฉนวน ใช้เพื่อวัดความต้านทานของฉนวนที่สูงกว่าระดับเมกะโอห์มมิเตอร์เป็นพิเศษ
โดยปกติแล้ว มาตรฐานอุตสาหกรรมคือความต้านทานของฉนวนต่อกราวด์สูงกว่า 0.5 เมกะโอห์ม ซึ่งเป็นเรื่องปกติ
การดำเนินการนั้นง่ายมาก เราสามารถวัดมิเตอร์วัดความต้านทานฉนวนได้หลังจากที่ปรับระดับและปรับให้เสถียรแล้วเท่านั้น
เชื่อมต่อขั้วต่อ L ของเมกะโอห์มมิเตอร์เข้ากับขดลวดมอเตอร์ และเชื่อมต่อขั้วต่อ E เข้ากับตัวเรือนมอเตอร์ และวัดความต้านทานของขั้วต่อมอเตอร์ทั้งหกตัวเข้ากับตัวเรือนมอเตอร์ตามลำดับ ความต้านทานของฉนวนเป็นเรื่องปกติหากมากกว่าหรือเท่ากับ {{0}}.5 เมกะโอห์มมิเตอร์ และถือเป็นการรั่วไหล หากน้อยกว่า 0.5 เมกะโอห์มมิเตอร์ และจะเกิดการลัดวงจรหากความต้านทานมาก เล็ก.
เพื่อนบางคนคิดว่าเมกโอห์มมิเตอร์สามารถใช้วัดความต้านทานฉนวนของขดลวดมอเตอร์หรือแบบเลี้ยวต่อเลี้ยวได้ โดยส่วนตัวผมคิดว่าไม่เหมาะสมเพราะระดับแรงดันไฟฟ้าของเมกะโอห์มมิเตอร์เกินระดับแรงดันไฟฟ้าทนของคอยล์ซึ่งอาจจะทำให้ฉนวนของคอยล์พังได้
การวัดมอเตอร์เฟสเดียวก็ใช้วิธีการข้างต้นเช่นกัน จุดประสงค์ก็เพื่อตัดสินว่ามีความผิดปกติระหว่างคอยล์หรือไม่ มีวงจรเปิดและไฟฟ้าลัดวงจรภายในคอยล์หรือไม่ และมีการลัดวงจรและรั่วลงกราวด์หรือไม่
