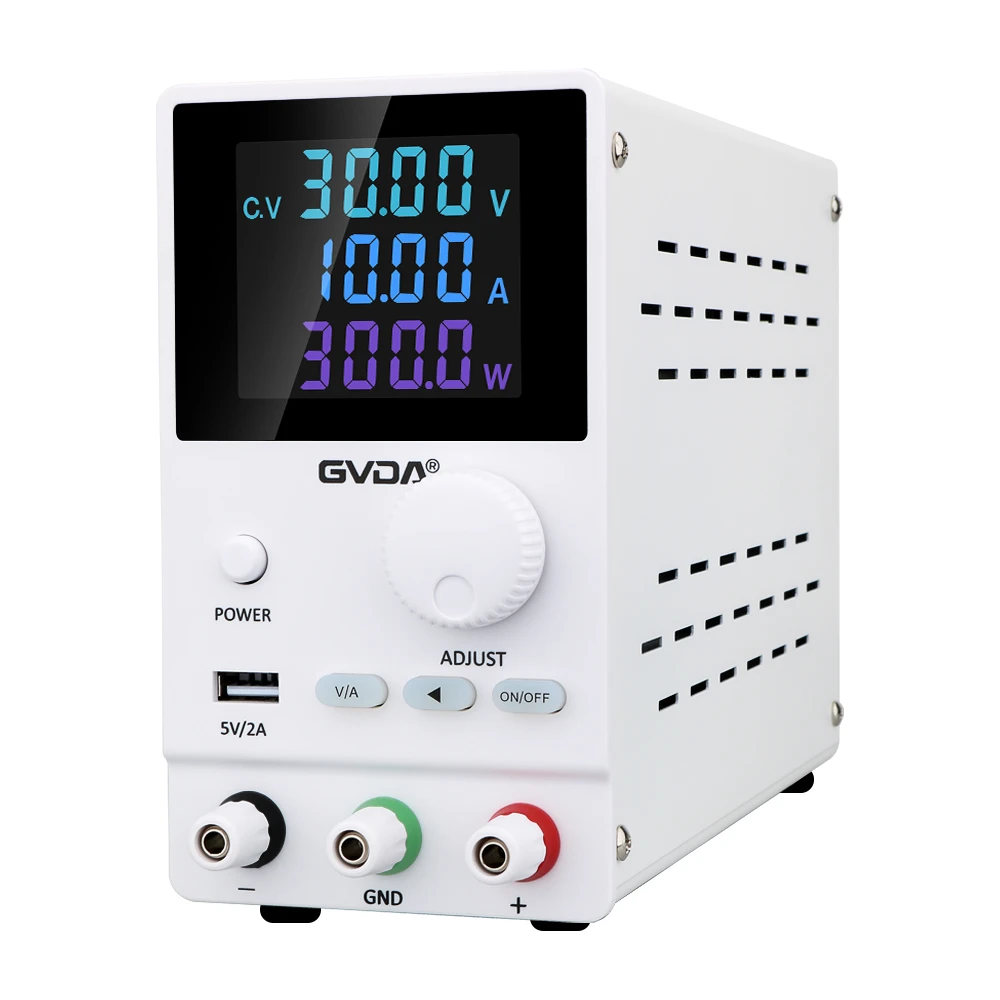

แหล่งจ่ายไฟ DC ที่มีการควบคุมคืออุปกรณ์ที่แปลงไฟ AC ความถี่ 220V เป็นแรงดันไฟฟ้า DC พร้อมเอาต์พุตที่มีการควบคุม ต้องผ่านการเชื่อมโยงสี่ประการของการเปลี่ยนแปลง การแก้ไข การกรอง และการควบคุมแรงดันไฟฟ้า
หลักการทำงานของการเชื่อมโยงทั้งสี่:
1. หม้อแปลงไฟฟ้า: เป็นหม้อแปลงแบบสเต็ปดาวน์ซึ่งแปลงแรงดันไฟฟ้า 220V AC ของโครงข่ายไฟฟ้าให้เป็นแรงดันไฟฟ้ากระแสสลับที่ตรงตามความต้องการและส่งไปยังวงจรเรียงกระแส อัตราส่วนการแปลงของหม้อแปลงไฟฟ้าถูกกำหนดโดยแรงดันทุติยภูมิของหม้อแปลงไฟฟ้า
2. วงจรกรองวงจรเรียงกระแส: วงจรเรียงกระแสจะแปลง Ui แรงดันไฟ AC เป็นแรงดัน DC แบบเร้าใจ จากนั้น ส่วนประกอบระลอกคลื่นขนาดใหญ่จะถูกกรองออกโดยวงจรตัวกรอง และเอาต์พุตแรงดันไฟฟ้า DC U1 ที่มีระลอกคลื่นเล็กกว่า
วงจรเรียงกระแสและตัวกรองที่ใช้กันทั่วไป ได้แก่ วงจรเรียงกระแสและตัวกรองคลื่นเต็มคลื่น วงจรเรียงกระแสและตัวกรองสะพาน ฯลฯ
3. วงจรกรอง: สามารถกรองส่วนประกอบ AC ส่วนใหญ่ในแรงดันเอาต์พุตของวงจรเรียงกระแส เพื่อให้ได้แรงดัน DC ที่ค่อนข้างเรียบ ตัวเก็บประจุตัวกรอง C แต่ละตัวตรงตาม RL-C=(3~5)T/2 หรือตัวกลาง T สำหรับวงจรสัญญาณ AC อินพุต RL คือความต้านทานโหลดที่เท่ากันของวงจรตัวกรองวงจรเรียงกระแส
4. วงจรควบคุมแรงดันไฟฟ้า: หน้าที่ของวงจรควบคุมแรงดันไฟฟ้าคือการทำให้แรงดันไฟฟ้ากระแสตรงขาออกมีความเสถียร ซึ่งจะไม่เปลี่ยนแปลงตามการเปลี่ยนแปลงของแรงดันไฟฟ้าและโหลดของกริดไฟฟ้ากระแสสลับ
ตัวควบคุมแรงดันไฟฟ้าแบบรวมที่ใช้กันทั่วไป ได้แก่ ตัวควบคุมแรงดันไฟฟ้าแบบสามขั้วแบบคงที่และตัวควบคุมแรงดันไฟฟ้าแบบสามขั้วแบบปรับได้
ตัวควบคุมแรงดันไฟฟ้าบวกแบบปรับได้ที่ใช้กันทั่วไปคือ CW317 (LM317) ซีรีส์ แรงดันเอาต์พุตสามารถปรับได้จาก 1.25V-37V ส่วนประกอบวงจรภายนอกที่ง่ายที่สุดต้องใช้ตัวต้านทานคงที่และโพเทนชิออมิเตอร์เท่านั้น
ชิปมีการป้องกันชั่วคราว ความร้อนสูงเกินไป และความปลอดภัย และกระแสไฟขาออกสูงสุดคือ 1.5A
