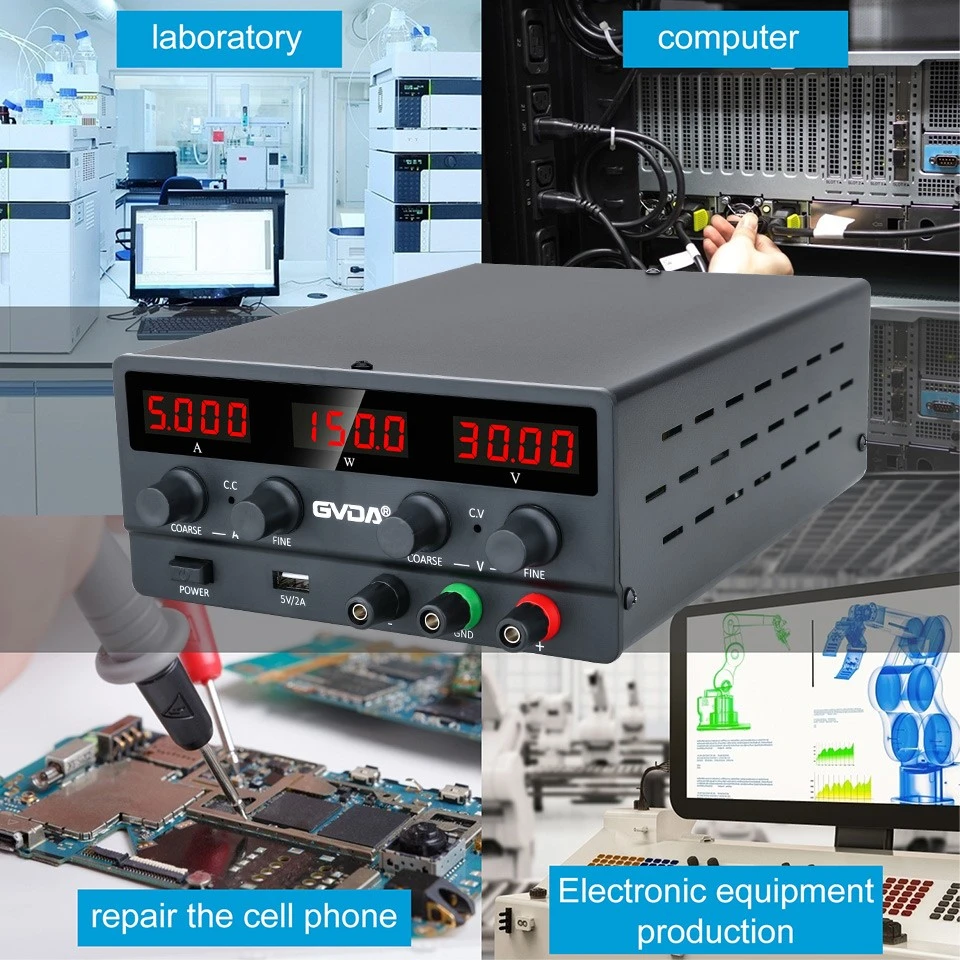

แหล่งจ่ายไฟสลับ DC ถูกนำมาใช้กันอย่างแพร่หลายในด้านอุตสาหกรรม
ตัวบ่งชี้ทางเทคนิคของแหล่งจ่ายไฟ DC แบ่งออกเป็นสองประเภท: หนึ่งคือตัวบ่งชี้ลักษณะ รวมถึงแรงดันไฟฟ้าอินพุตที่อนุญาต แรงดันเอาต์พุต กระแสเอาต์พุต และช่วงการปรับแรงดันเอาต์พุต ฯลฯ อีกอันคือตัวบ่งชี้คุณภาพซึ่งใช้ในการวัดความเสถียรของแรงดันไฟฟ้ากระแสตรงเอาท์พุต รวมถึงค่าสัมประสิทธิ์การควบคุมแรงดันไฟฟ้า (หรืออัตราการควบคุมแรงดันไฟฟ้า) ความต้านทานเอาท์พุต (หรืออัตราการควบคุมกระแสไฟฟ้า) แรงดันกระเพื่อม (การดริฟท์โดยรอบและแบบสุ่ม)
การออกแบบวงจรหลักของแหล่งจ่ายไฟสลับ DC
วงจรหลักของแหล่งจ่ายไฟสลับ DC ใช้ในการแปลง DC-AC-DC ให้เสร็จสมบูรณ์ วงจรหลักของระบบใช้ตัวแปลง DC-DC แบบเต็มบริดจ์ ดังแสดงในรูปที่ 2 อุปกรณ์สวิตช์ไฟที่ใช้ในระบบนี้คือโมดูล IGBT ซีรีส์ BSM 50GB120DN2 แต่ละโมดูลเป็นโครงสร้างฮาล์ฟบริดจ์ ดังนั้นในระบบฟูลบริดจ์จึงจำเป็นต้องมีสองโมดูล ไดโอดอิสระแบบหมุนเร็วถูกฝังอยู่ในแต่ละโมดูล
แหล่งจ่ายไฟสลับ DC ถูกนำมาใช้กันอย่างแพร่หลายในสาขาอุตสาหกรรมหลายแห่ง ในการผลิตทางอุตสาหกรรม (เช่น การเชื่อม การชุบด้วยไฟฟ้า หรือการควบคุมความเร็วของมอเตอร์กระแสตรง ฯลฯ) จำเป็นต้องใช้แหล่งจ่ายไฟ DC ที่ปรับแรงดันไฟฟ้าได้จำนวนมาก โดยทั่วไปจำเป็นต้องใช้แหล่งจ่ายไฟ DC ที่สามารถปรับแรงดันไฟฟ้าเอาท์พุตได้อย่างง่ายดาย ในปัจจุบัน เนื่องจากข้อดีของประสิทธิภาพสูงและการย่อขนาดของอุปกรณ์จ่ายไฟแบบสวิตชิ่ง แหล่งจ่ายไฟแบบควบคุมเชิงเส้นแบบดั้งเดิมและแหล่งจ่ายไฟแบบควบคุมไทริสเตอร์จึงค่อยๆ ถูกแทนที่ด้วยอุปกรณ์จ่ายไฟแบบควบคุมแบบสวิตช์ DC วิธีการควบคุมหลักของแหล่งจ่ายไฟแบบสวิตชิ่งคือการใช้วงจรรวมการมอดูเลตความกว้างพัลส์เพื่อเอาท์พุตพัลส์ PWM และตัวควบคุม PID แบบอะนาล็อกเพื่อทำการมอดูเลตความกว้างพัลส์ วิธีการควบคุมนี้มีข้อผิดพลาดบางประการและวงจรค่อนข้างซับซ้อน
หลักการทำงาน
แหล่งจ่ายไฟสลับ DC ประกอบด้วยส่วนอินพุต ส่วนการแปลงพลังงาน ส่วนเอาต์พุต และส่วนควบคุม ส่วนการแปลงพลังงานเป็นแกนหลักของแหล่งจ่ายไฟแบบสวิตชิ่ง ทำการสับความถี่สูงของ DC ที่ไม่คงที่ และทำหน้าที่แปลงที่จำเป็นสำหรับเอาต์พุตให้สมบูรณ์ ประกอบด้วยทรานซิสเตอร์สวิตชิ่งและหม้อแปลงความถี่สูงเป็นหลัก รูปที่ 1 แสดงแผนผังและบล็อกไดอะแกรมหลักการเทียบเท่าของแหล่งจ่ายไฟสลับ DC ประกอบด้วยวงจรเรียงกระแสแบบเต็มคลื่น, หลอดสวิตชิ่ง V, สัญญาณกระตุ้น, ไดโอดอิสระ Vp, ตัวเหนี่ยวนำการเก็บพลังงาน และตัวเก็บประจุตัวกรอง C ในความเป็นจริง ส่วนหลักของแหล่งจ่ายไฟสลับ DC คือหม้อแปลงไฟฟ้ากระแสตรง .
