วิธีวัดความถี่ไฟฟ้าของ UPS ด้วยมัลติมิเตอร์แบบดิจิตอล
สำหรับแหล่งจ่ายไฟของยูพีเอส ความเสถียรของแรงดันไฟฟ้าที่ขั้วเอาต์พุตเป็นพารามิเตอร์ที่สำคัญ และความถี่ของเอาต์พุตก็มีความสำคัญเช่นกัน อย่างไรก็ตาม คุณไม่สามารถใช้บล็อกความถี่ของมัลติมิเตอร์แบบดิจิทัลในการวัดได้โดยตรง เนื่องจากแรงดันไฟฟ้าที่บล็อกความถี่สามารถทนได้นั้นต่ำมาก เพียงไม่กี่โวลต์เท่านั้น ในเวลานี้ คุณสามารถเชื่อมต่อหม้อแปลงสเต็ปดาวน์ 220V/6V หรือ 220V/4V เข้ากับปลายเอาต์พุตของแหล่งจ่ายไฟของ UPS เพื่อลดแรงดันไฟฟ้าโดยไม่ต้องเปลี่ยนความถี่ของแหล่งจ่ายไฟ จากนั้นเชื่อมต่อบล็อกความถี่เข้ากับเอาต์พุตของหม้อแปลงเพื่อวัดแหล่งจ่ายไฟของ UPS ความถี่ของ.
โดยทั่วไปการใช้งานมัลติมิเตอร์แบบดิจิตอลจะต้องดำเนินการอย่างถูกต้อง คุณไม่สามารถใช้มันแบบสุ่มสี่สุ่มห้าได้หากไม่เข้าใจหลักการและฟังก์ชั่น การทำงานที่สมเหตุสมผลและถูกต้องจะช่วยให้เราใช้งานมัลติมิเตอร์แบบดิจิตอลได้ดีขึ้นและยืดอายุการใช้งานของเครื่องมือ ชีวิต.
ความถี่คือจำนวนรอบที่สัญญาณเสร็จสมบูรณ์ต่อวินาที มัลติมิเตอร์แบบดิจิทัลบางรุ่นสามารถวัดได้ เช่น มัลติมิเตอร์แบบดิจิทัล FT215 ซึ่งวัดความถี่ของสัญญาณโดยการนับจำนวนจุดตัดระหว่างสัญญาณที่วัดได้กับระดับทริกเกอร์ต่อวินาที ระดับทริกเกอร์ของทุกช่วงจะเหมือนกับระดับเทอร์มินัล COM ภายใต้ฟังก์ชันการวัด AC ให้กดปุ่ม SHIFT เพื่อเริ่มและหยุดฟังก์ชันการวัดความถี่ การวัดความถี่ใช้สำหรับ AC เท่านั้น เมื่อวัดความถี่ การแสดงตัวชี้แบบอะนาล็อกและการแสดงช่วงจะระบุแรงดันไฟฟ้ากระแสสลับหรือกระแสไฟฟ้าปัจจุบัน ใช้ฟังก์ชันช่วงแมนนวลเพื่อเลือกช่วงที่ต่ำกว่าอย่างต่อเนื่องเพื่อให้ได้การอ่านที่เสถียร
วิธีการวัดคุณภาพเซ็นเซอร์อุณหภูมิเครื่องทำน้ำอุ่นไฟฟ้าด้วยมัลติมิเตอร์
เซ็นเซอร์อุณหภูมิสำหรับเครื่องทำน้ำอุ่นไฟฟ้า
เซ็นเซอร์อุณหภูมิที่ใช้ในเครื่องทำน้ำอุ่นไฟฟ้าโดยทั่วไปจะเป็นเทอร์มิสเตอร์ที่มีค่าสัมประสิทธิ์อุณหภูมิติดลบ ความต้านทานจะลดลงเมื่ออุณหภูมิเพิ่มขึ้น ค่าระบุของมันถูกวัดที่ 25 องศา เซ็นเซอร์วัดอุณหภูมินี้มีค่าระบุที่หลากหลาย เช่น 10KΩ, 20KΩ และ 50KΩ เมื่อทำการวัดคุณภาพของเซ็นเซอร์อุณหภูมิเครื่องทำน้ำอุ่นไฟฟ้า ให้ปรับมัลติมิเตอร์แบบดิจิตอลให้มีช่วงความต้านทานที่เหมาะสมตามค่าที่กำหนด และใช้สายวัดทดสอบสีแดงและสีดำของมัลติมิเตอร์สัมผัสกับแผ่นโลหะของปลั๊กตามลำดับ (ดู ภาพด้านบน) ในเวลานี้มัลติมิเตอร์ควรแสดงค่าความต้านทานที่เหมาะสม (ไม่แตกต่างจากค่าที่ระบุมากนัก) จากนั้นใช้มือบีบส่วนโลหะของเซ็นเซอร์ หากมีการเปลี่ยนแปลงค่าความต้านทานแสดงว่าเซ็นเซอร์นั้นดีโดยทั่วไป

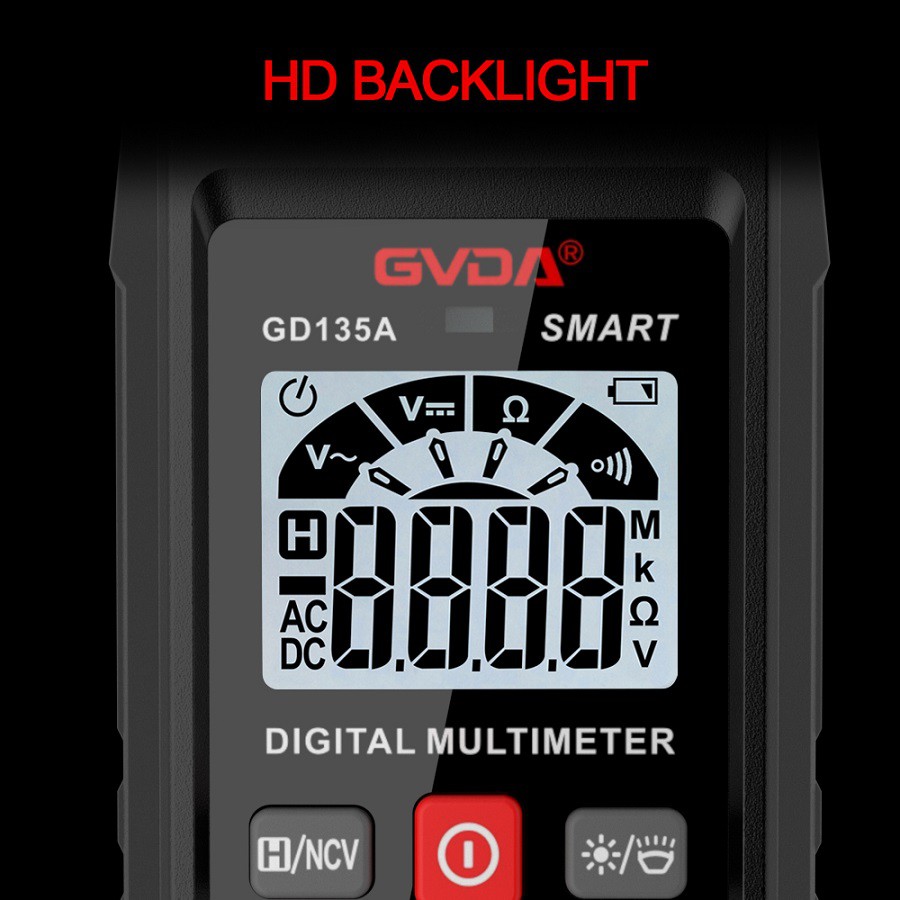

มัลติมิเตอร์แบบดิจิตอล
ในระหว่างการวัด หากค่าความต้านทานที่แสดงโดยมัลติมิเตอร์มีค่าน้อยมากหรือไม่มีที่สิ้นสุด แสดงว่ามีปัญหากับเซ็นเซอร์ ในเวลานี้คุณสามารถตรวจสอบได้ว่าปลั๊กเซ็นเซอร์ชำรุดหรือเชื่อมต่ออยู่หรือไม่ หากปลั๊กดีวิธีเดียวคือเปลี่ยนเซ็นเซอร์อุณหภูมิเป็นสเปกเดียวกัน -
