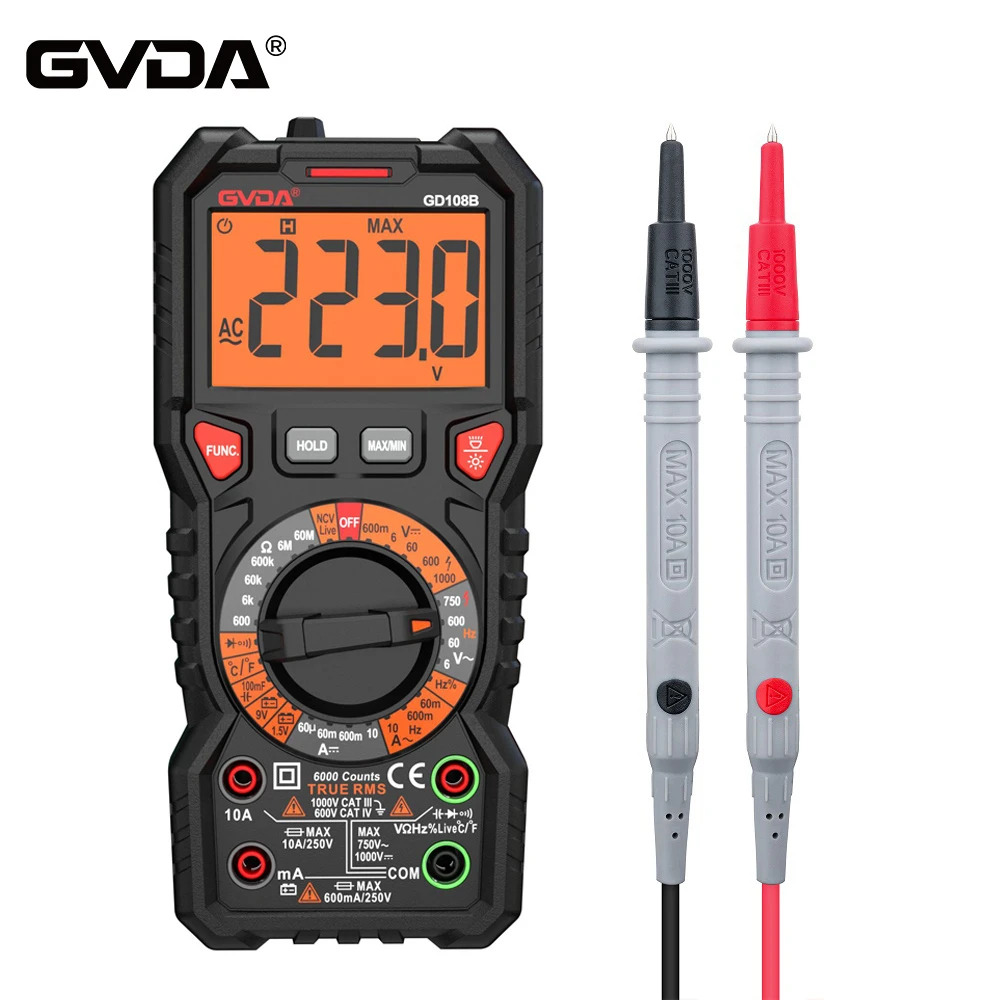

วิธีใช้มัลติมิเตอร์ในการวัดวงจร
การวัดแรงดันไฟฟ้า
1. การวัดแรงดันไฟฟ้ากระแสตรง เช่น แบตเตอรี่ อุปกรณ์จ่ายไฟของ Walkman ฯลฯ ขั้นแรก ให้สอดโพรบสีดำเข้าไปในรู "com" และโพรบสีแดงเข้าไปในรู "V Ω" เลือกปุ่มหมุนเป็นช่วงที่ใหญ่กว่าค่าประมาณ (หมายเหตุ: ค่าบนหน้าปัดเป็นช่วงสูงสุดทั้งหมด "V -" หมายถึงช่วงแรงดันไฟฟ้ากระแสตรง "V~" หมายถึงช่วงแรงดันไฟฟ้ากระแสสลับ และ "A" คือ ช่วงปัจจุบัน) จากนั้นเชื่อมต่อโพรบเข้ากับแหล่งจ่ายไฟหรือปลายทั้งสองด้านของแบตเตอรี่ รักษาการติดต่อให้มั่นคง ค่าตัวเลขสามารถอ่านได้โดยตรงจากหน้าจอแสดงผล หากแสดง "1" แสดงว่าช่วงนั้นน้อยเกินไป จึงต้องเพิ่มช่วงขนาดใหญ่ก่อนการวัด หาก "-" ปรากฏทางด้านซ้ายของค่า แสดงว่าขั้วของโพรบอยู่ตรงข้ามกับขั้วของแหล่งจ่ายไฟจริง และโพรบสีแดงเชื่อมต่อกับขั้วลบ
2. การวัดแรงดันไฟฟ้ากระแสสลับ ซ็อกเก็ตโพรบเหมือนกับการวัดแรงดันไฟฟ้ากระแสตรง แต่ควรหมุนลูกบิดไปยังช่วงที่ต้องการที่เกียร์ AC "V~" ไม่มีความแตกต่างเชิงบวกหรือเชิงลบในแรงดันไฟฟ้ากระแสสลับ และวิธีการวัดจะเหมือนเดิม ไม่ว่าจะวัดแรงดันไฟฟ้า AC หรือ DC ควรคำนึงถึงความปลอดภัยส่วนบุคคล และอย่าสัมผัสส่วนที่เป็นโลหะของปากกาด้วยมือของคุณโดยไม่ตั้งใจ
การวัดกระแส
1. การวัดกระแส DC ขั้นแรก ให้สอดปากกาสีดำเข้าไปในรู "COM" หากวัดกระแสมากกว่า 200mA ให้เสียบโพรบสีแดงเข้าไปในช่องเสียบ "10A" แล้วหมุนปุ่มไปที่ตำแหน่ง DC "10A" หากวัดกระแสน้อยกว่า 200mA ให้เสียบโพรบสีแดงเข้าไปในช่องเสียบ "200mA" แล้วหมุนปุ่มไปที่ช่วงที่เหมาะสมภายใน 200mA DC หลังจากปรับแล้วคุณสามารถเริ่มการวัดได้ เชื่อมต่อมัลติมิเตอร์แบบอนุกรมเข้ากับวงจรและรักษาความเสถียรในการอ่าน หากแสดง "1" แสดงว่าต้องเพิ่มช่วง หาก "-" ปรากฏทางด้านซ้ายของค่า แสดงว่ากระแสไหลจากโพรบสีดำเข้าสู่มัลติมิเตอร์
2. การวัดกระแสไฟ AC วิธีการวัดจะเหมือนกับวิธี 1 แต่ควรตั้งเกียร์ไปที่เกียร์ AC หลังจากการวัดกระแสเสร็จสิ้น ควรสอดปากกาสีแดงกลับเข้าไปในรู "V Ω" ถ้าลืมขั้นตอนนี้แล้วไปวัดแรงดันโดยตรง 555! นาฬิกาหรือแหล่งจ่ายไฟของคุณจะทะยานขึ้นไปบนท้องฟ้าท่ามกลางควัน - เศษซาก!
การวัดความต้านทาน
ใส่โพรบเข้าไปในรู "COM" และ "V Ω" หมุนปุ่มไปยังช่วงที่ต้องการในหน่วย "Ω" แล้วเชื่อมต่อโพรบกับชิ้นส่วนโลหะที่ปลายทั้งสองด้านของตัวต้านทาน ในระหว่างการวัด คุณสามารถสัมผัสตัวต้านทานด้วยมือของคุณได้ แต่อย่าสัมผัสปลายทั้งสองของตัวต้านทานด้วยมือของคุณพร้อมกัน ซึ่งจะส่งผลต่อความแม่นยำในการวัด - ร่างกายมนุษย์เป็นตัวนำที่มีความต้านทานสูงแต่มีจำกัด เมื่ออ่านจำเป็นต้องรักษาการสัมผัสที่ดีระหว่างโพรบและตัวต้านทาน หมายเหตุหน่วย: เมื่ออยู่ในช่วง "200" หน่วยจะเป็น "Ω" เมื่ออยู่ในช่วง "2K" ถึง "200K" หน่วยจะเป็น "K Ω" หน่วยที่อยู่เหนือ "2M" คือ "M Ω"
การวัดไดโอด
A digital multimeter can measure light-emitting diodes, rectifying diodes, etc. When measuring, the probe position is the same as the voltage measurement. Turn the knob to the "- |>- {{0}}" (โดยไม่ต้องวาดสัญลักษณ์นี้) เชื่อมต่อสายสีแดงเข้ากับขั้วบวกของไดโอด และสายสีดำเข้ากับขั้วลบ ซึ่งจะแสดงแรงดันตกคร่อมไปข้างหน้าของไดโอด แรงดันไฟฟ้าตกของไดโอด Schottky อยู่ที่ประมาณ 0.2V ในขณะที่แรงดันไฟฟ้าของวงจรเรียงกระแสซิลิคอนทั่วไป (1N4000, 1N5400 series ฯลฯ) อยู่ที่ประมาณ 0.7V และแรงดันไฟฟ้าของไดโอดเปล่งแสงมีค่าประมาณ 1{{11} }.3V. หากเปลี่ยนโพรบแล้วหน้าจอแสดงผลแสดง "1." ถือเป็นเรื่องปกติเนื่องจากความต้านทานย้อนกลับของไดโอดสูงมาก ไม่เช่นนั้นท่อจะพัง
การวัดทรานซิสเตอร์
ตำแหน่งการสอดของปากกาจะเหมือนกับด้านบน หลักการของมันเหมือนกับของไดโอด สมมติว่าพิน A เป็นฐาน ให้เชื่อมต่อกับโพรบสีดำ และโพรบสีแดงติดต่อกับพินอีกสองตัวแยกกัน หากค่าที่อ่านได้ทั้งสองอยู่ที่ประมาณ 0.7V ให้ใช้ปากกาสีแดงเชื่อมต่อพิน A และใช้ปากกาสีดำเพื่อติดต่อกับพินอีกสองตัว หากการอ่านทั้งสองแสดง "1" พิน A คือฐาน ไม่เช่นนั้นต้องวัดใหม่ และท่อนี้เป็นท่อ PNP แล้วเราจะกำหนดตัวสะสมและตัวปล่อยได้อย่างไร? จะเกิดอะไรขึ้นถ้ามิเตอร์ดิจิตอลไม่สามารถใช้แอมพลิจูดของพอยน์เตอร์เพื่อตัดสินเหมือนมิเตอร์พอยน์เตอร์ได้? เราสามารถใช้เฟือง "hFE" เพื่อกำหนดได้ โดยขั้นแรกให้ตั้งเฟืองไปที่เฟือง "hFE" แล้วคุณจะเห็นช่องเล็กๆ เรียงกันอยู่ข้างเฟือง ซึ่งแบ่งออกเป็นท่อ PNP และ NPN สำหรับการวัด ประเภทของท่อถูกกำหนดไว้ก่อนหน้านี้แล้ว ใส่ฐานเข้าไปในรูท่อประเภท "b" ที่สอดคล้องกัน และสอดหมุดอีกสองตัวเข้าไปในรู "c" และ "e" ตามลำดับ ในขณะนี้สามารถอ่านค่าตัวเลขได้นั่นคือค่า ยึดฐานอีกครั้งแล้วเปลี่ยนขาอีกสองข้าง เปรียบเทียบค่าที่อ่านได้ทั้งสองค่า และตำแหน่งพินกับค่าที่ใหญ่กว่าจะสอดคล้องกับพื้นผิว "c" และ "e"
เคล็ดลับ: วิธีการข้างต้นสามารถวัดได้โดยตรงเฉพาะหลอดขนาดเล็ก เช่น ซีรีส์ 9000 เท่านั้น หากต้องการวัดท่อขนาดใหญ่ก็ใช้วิธีเดินสายไฟได้ คือ ใช้สายไฟเส้นเล็กดึงหมุดทั้งสามออกมา สะดวกกว่านี้มาก
การวัดทรานซิสเตอร์สนามผล MOS
มีซีรีส์ 3D01, 4D01 และ 3SK ของ Nissan ที่ผลิตในประเทศในช่อง N การหาค่า G-pole (ประตู): ใช้ช่วงไดโอดของมัลติมิเตอร์ หากแรงดันไฟฟ้าบวกและลบลดลงระหว่างพินบางตัวกับพินอีกสองตัวมากกว่า 2V จะแสดงเป็น "1" และพินนี้คือเกต G สลับโพรบอีกครั้งเพื่อวัดพินอีกสองตัว ในกรณีที่แรงดันไฟฟ้าตกต่ำ โพรบสีดำจะเชื่อมต่อกับขั้ว D (ท่อระบาย) และโพรบสีแดงจะเชื่อมต่อกับขั้ว S (ที่มา)
