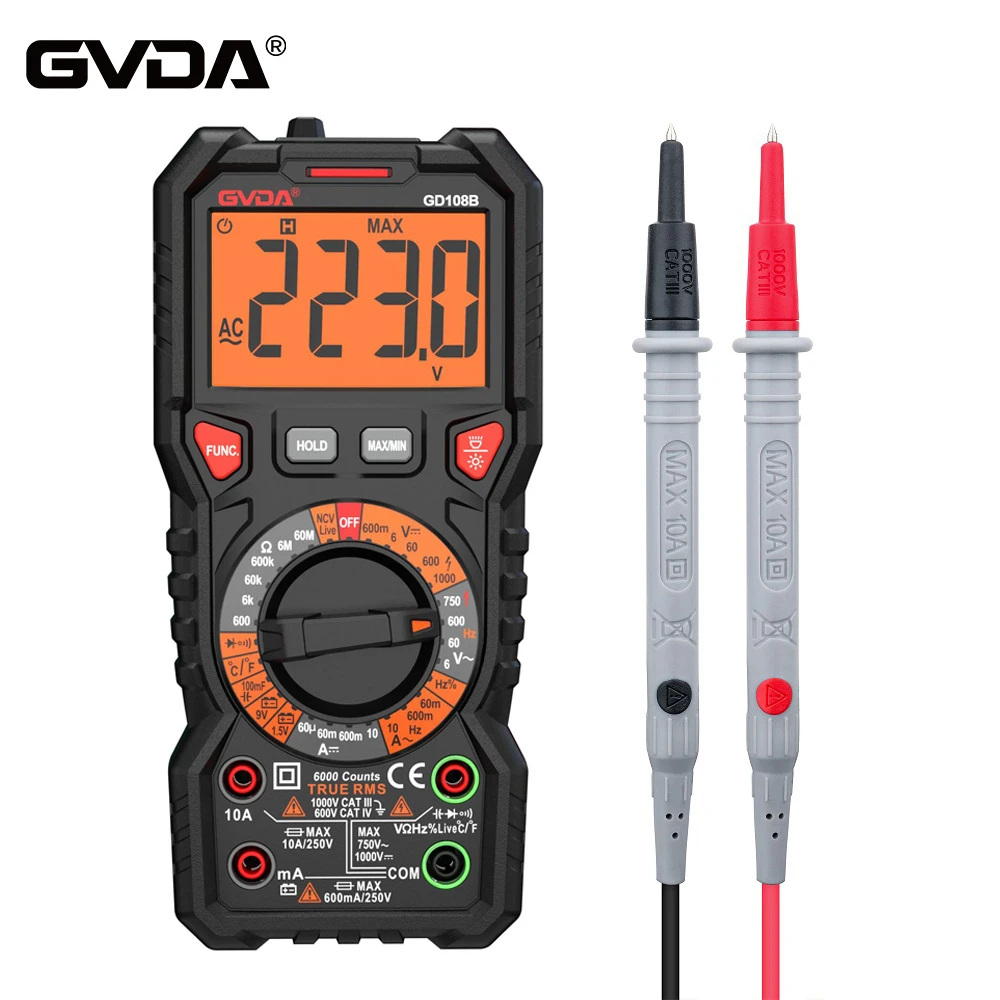

วิธีใช้มัลติมิเตอร์วัดกระแสของมิเตอร์กระแสชาร์จ
ในการวัดกระแส AC และ DC โดยใช้มัลติมิเตอร์ การตั้งค่ากระแสของมัลติมิเตอร์จะต้องตั้งค่าเป็น AC หรือ DC และควรทำการวัดโดยการเชื่อมต่อมัลติมิเตอร์แบบอนุกรมกับวงจร
สำหรับพอยน์เตอร์มัลติมิเตอร์ โพรบสีแดงจะต้องเชื่อมต่อกับขั้วบวกของเอาต์พุตเครื่องชาร์จ และโพรบสีดำต้องเชื่อมต่อกับโหลดไฟฟ้าที่ชาร์จแล้ว หากใช้มัลติมิเตอร์แบบดิจิทัลในการวัดกระแสในวงจรการชาร์จ หัววัดสีแดงและสีดำสามารถวัดค่าของกระแส AC หรือ DC ในวงจรได้แม้ว่าจะกลับด้านก็ตาม ยกเว้นว่ามีเครื่องหมาย - (- ลบ) ใน ด้านหน้าของจอแสดงผลบนมัลติมิเตอร์แบบดิจิตอล
สำหรับการวัดกระแสไฟ AC หรือ DC ที่ค่อนข้างเล็ก ระดับกระแสของมัลติมิเตอร์สามารถตั้งไว้ที่ 500mA หากวัดกระแสไฟชาร์จเกิน 500mA จำเป็นต้องตั้งค่าพอยน์เตอร์มัลติมิเตอร์หรือดิจิตอลมัลติมิเตอร์ไปที่ตำแหน่ง 5A ของพอยน์เตอร์มัลติมิเตอร์ (ยกเว้นบางรุ่นที่มีตำแหน่ง 10A ซึ่งปกติมัลติมิเตอร์ MF47 จะมีตำแหน่งกระแสไฟ DC 5A เท่านั้น) ) ในขณะที่มัลติมิเตอร์แบบดิจิตอลมีตำแหน่งกระแสไฟ AC หรือ DC อยู่ที่ 10A หรือ 20A
เนื่องจากดิจิตอลมัลติมิเตอร์ที่ผมใช้เป็นประจำมีระบบเปลี่ยนเกียร์อัตโนมัติ ผมจึงใช้ได้แต่อย่างเดียวเท่านั้น มัลติมิเตอร์แบบดิจิตอลอื่นๆ จำเป็นต้องเปลี่ยนเกียร์ให้ชี้ไปที่ 20A เท่านั้น ณ จุดนี้ ให้ใส่โพรบสีแดงเข้าไปในเกียร์ 10 และหากโพรบสีดำหายไปในซ็อกเก็ต COM เดิม ก็เพียงพอแล้ว
ควรสังเกตว่าโดยทั่วไปแบตเตอรี่ใช้วิธีการชาร์จด้วยแรงดันไฟฟ้าคงที่เพื่อการชาร์จที่รวดเร็ว เนื่องจากแรงดันไฟฟ้าในการชาร์จคงที่ กระแสไฟชาร์จที่ปลายทั้งสองด้านของแบตเตอรี่จึงค่อนข้างต่ำ และกระแสไฟชาร์จเริ่มต้นจะมีขนาดใหญ่ เมื่อแรงดันไฟฟ้าเพิ่มขึ้น กระแสไฟชาร์จที่ปลายทั้งสองด้านของแบตเตอรี่จะค่อยๆ ลดลง ดังนั้นกระแสไฟชาร์จที่วัดในช่วงเวลาการชาร์จที่แตกต่างกันจึงแตกต่างกัน
มีความแตกต่างอย่างมีนัยสำคัญระหว่างการชาร์จแบตเตอรี่ลิเธียมและการชาร์จแบตเตอรี่ เพื่อปกป้องประสิทธิภาพและเวลาการใช้งานสูงสุดของแบตเตอรี่ลิเธียม โดยทั่วไปสามารถแบ่งออกเป็นสี่ขั้นตอน: การชาร์จล่วงหน้า การชาร์จอย่างรวดเร็ว การชาร์จแต่งหน้า และการชาร์จแบบหยด ดังนั้นกระแสการชาร์จในแต่ละขั้นตอนก็จะแตกต่างกันไปด้วย
มีทั้งมัลติมิเตอร์แบบแคลมป์และมัลติมิเตอร์ธรรมดา ประเภทแคลมป์นั้นเรียบง่าย ตั้งมิเตอร์ไปที่โหมดปัจจุบัน วางลวดที่ทดสอบเข้าไปในวงแหวนแคลมป์ และอ่านข้อมูล มัลติมิเตอร์ธรรมดาจำเป็นต้องเชื่อมต่อแบบอนุกรมกับวงจร ให้ความสนใจกับระยะของมิเตอร์และระวังอย่าให้มิเตอร์ไหม้ มิเตอร์ชนิดนี้สามารถวัดกระแสที่มีขนาดไม่ใหญ่มากและไม่เหมาะกับการวัดวงจรกระแสสูง
เพียงเชื่อมต่อมัลติมิเตอร์เข้ากับวงจรการชาร์จ เลือก DC2A สำหรับการชาร์จที่รวดเร็ว และ DC500mA สำหรับการชาร์จช้า หรือซื้อคำถามทดสอบเฉพาะสำหรับการชาร์จโทรศัพท์มือถือ ซึ่งสามารถตรวจจับแรงดันไฟฟ้าในการชาร์จและแบตเตอรี่ได้พร้อมกัน พร้อมจอแสดงผล LED คู่ ราคาประมาณ 25 หยวน และทั้งอินพุตและเอาต์พุตเป็นอินเทอร์เฟซ USI3
นอกจากนี้ ตัวต้านทาน 1 โอห์มสามารถเชื่อมต่อแบบอนุกรมในวงจร และสามารถวัดแรงดันไฟฟ้าคร่อมตัวต้านทานได้โดยตรง ค่าแรงดันไฟฟ้าคือค่าปัจจุบัน เนื่องจากการใส่ตัวต้านทานทำให้กระแสไฟฟ้าโดยรวมลดลง กระแสที่เกิดขึ้นจริงอาจสูงกว่าค่าที่วัดได้เล็กน้อย เมื่อ 讠=v/R และ R=1
讠=v).
ตั้งมัลติมิเตอร์ให้อยู่ในช่วงกระแสที่สอดคล้องกัน หากไม่ทราบก็ลองใช้ช่วงสูงสุดดู โดยทั่วไป ช่วงสูงสุดของมัลติมิเตอร์คือ 10A หรือ 20A คุณต้องถอดปลั๊กสายสีแดงแล้วเสียบเข้ากับเต้ารับเฉพาะ เชื่อมต่อปลายด้านหนึ่งของเครื่องชาร์จเข้ากับแบตเตอรี่ และต่อโพรบมัลติมิเตอร์ตัวใดตัวหนึ่งเข้ากับปลายอีกด้านของเครื่องชาร์จ และต่ออีกด้านหนึ่งเข้ากับปลายที่เหลือของแบตเตอรี่ มัลติมิเตอร์แบบดิจิตอลไม่สำคัญ ถ้าเป็นมัลติมิเตอร์แบบพอยน์เตอร์จะต้องใส่ใจกับขั้ว หัววัดสีแดงต้องเชื่อมต่อกับขั้วบวกของเครื่องชาร์จหรือขั้วลบของแบตเตอรี่ และหัววัดสีดำต้องเชื่อมต่อกับขั้วลบของเครื่องชาร์จหรือขั้วบวกของแบตเตอรี่ ขึ้นอยู่กับปลายที่คุณเชื่อมต่อ
กระแสไฟเอาท์พุตของเครื่องชาร์จ 12V ทั่วไปจะไม่เกิน 8A ในขณะที่เครื่องชาร์จที่ดีกว่าจะมีกระแสไฟเอาท์พุตมากกว่า สายโพรบมัลติมิเตอร์บางเกินไปและไม่เหมาะสำหรับการตรวจจับกระแสไฟฟ้าเอาต์พุตของเครื่องชาร์จแบบอนุกรม วิธีที่ดีที่สุดคือใช้เครื่องมือวัดแบบไม่สัมผัส
มัลติมิเตอร์มีระดับกระแสไฟสองระดับ (mA และ A) ตามคำแนะนำ ให้สอดโพรบสีแดงและสีดำเข้าไปในรู หมุนมัลติมิเตอร์ไปที่ระดับ A ที่สอดคล้องกัน จากนั้นเชื่อมต่อโพรบสีแดงและสีดำแบบอนุกรมเข้ากับวงจรปัจจุบันเพื่อทำการวัด
