วิธีใช้มัลติมิเตอร์เพื่อทดสอบโมดูล igbt
1. การตัดสินของขั้ว
ขั้นแรก ตั้งมัลติมิเตอร์ไปที่บล็อก R×1K เมื่อทำการวัดด้วยมัลติมิเตอร์ หากค่าความต้านทานของขั้วหนึ่งและอีกสองขั้วมีค่าเป็นอนันต์ และค่าความต้านทานของขั้วและอีกสองขั้วที่เหลือยังคงเป็นอนันต์หลังจากเปลี่ยนสายวัดทดสอบ ก็จะตัดสินว่าเกท ของเสานี้ (G ) วัดขั้วที่เหลืออีกสองขั้วด้วยมัลติมิเตอร์ หากค่าความต้านทานที่วัดได้มีค่าเป็นอนันต์ ค่าความต้านทานที่วัดได้จะมีค่าน้อยลงหลังจากเปลี่ยนสายวัดทดสอบ ในการวัดค่าความต้านทานขนาดเล็กหนึ่งครั้ง จะตัดสินว่าสายวัดทดสอบสีแดงเชื่อมต่อกับตัวสะสม (C) สายวัดทดสอบสีดำเชื่อมต่อกับอิมิตเตอร์ (E)
2. การตัดสินว่าดีหรือไม่ดี
หมุนมัลติมิเตอร์ไปที่บล็อก R×10K ต่อสายวัดทดสอบสีดำเข้ากับตัวสะสม (C) ของ IGBT และต่อสายวัดทดสอบสีแดงเข้ากับตัวส่งสัญญาณ (E) ของ IGBT ขณะนี้ตัวชี้ของมัลติมิเตอร์อยู่ที่ศูนย์ ใช้นิ้วสัมผัสเกท (G) และคอลเลกเตอร์ (C) พร้อมกัน ในตอนนี้ IGBT ถูกกระตุ้นให้ดำเนินการ ตัวชี้ของมัลติมิเตอร์จะแกว่งไปยังทิศทางของความต้านทานที่เล็กกว่า และสามารถยืนและระบุได้ที่ ตำแหน่งที่แน่นอน จากนั้นใช้นิ้วสัมผัสเกท (G) และอิมิตเตอร์ (E) พร้อมกัน ในขณะนี้ IGBT ถูกบล็อก และตัวชี้ของมัลติมิเตอร์จะกลับเป็นศูนย์ ในเวลานี้สามารถตัดสินได้ว่า IGBT นั้นดี
3. มัลติมิเตอร์แบบพอยน์เตอร์สามารถใช้ตรวจจับ IGBT ได้
โปรดทราบว่าเมื่อตัดสินว่า IGBT ดีหรือไม่ดี จะต้องตั้งค่ามัลติมิเตอร์ไปที่เกียร์ R×10K เนื่องจากแรงดันแบตเตอรี่ภายในของมัลติมิเตอร์ที่อยู่ด้านล่างเกียร์ R×1K ต่ำเกินไป จึงไม่สามารถเปิด IGBT เมื่อทำการทดสอบว่าดีหรือไม่ดี และเป็นไปไม่ได้ที่จะตัดสินว่า IGBT นั้นดีหรือไม่ดี . วิธีนี้สามารถใช้เพื่อตรวจสอบว่าทรานซิสเตอร์เอฟเฟกต์สนามพลังงาน (P-MOSFET) ดีหรือไม่ดี
การตรวจจับโมดูลอินเวอร์เตอร์ IGBT:

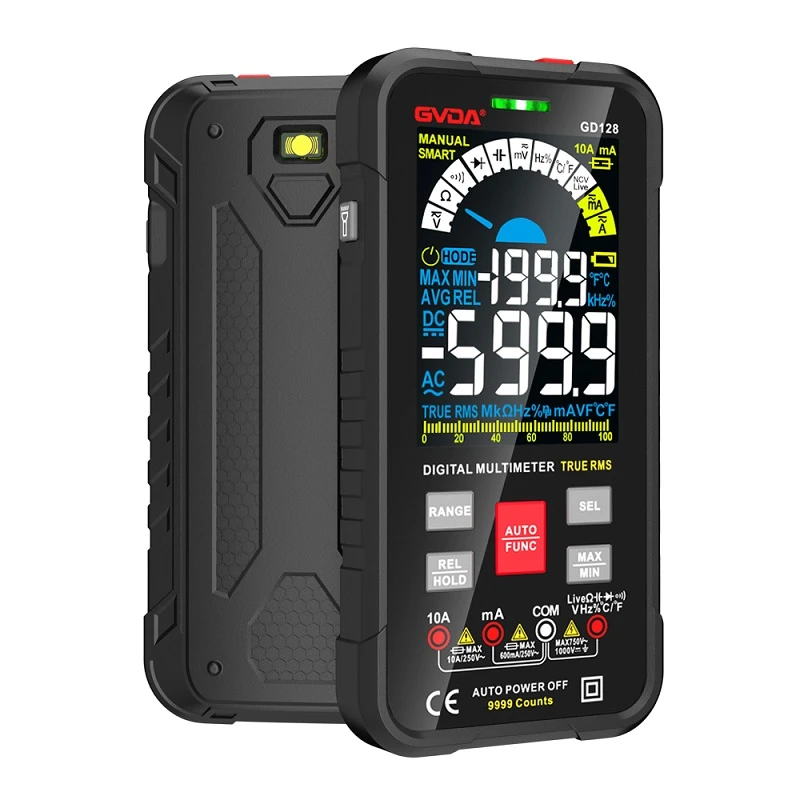

หมุนดิจิตอลมัลติมิเตอร์ไปที่ตำแหน่งทดสอบไดโอด และทดสอบลักษณะไดโอดไปข้างหน้าและย้อนกลับระหว่างโมดูล IGBT c1 e1, c2 e2 และระหว่างเกท G และ e1, e2 เพื่อตัดสินว่าโมดูล IGBT ไม่เสียหายหรือไม่
ใช้โมดูลหกเฟสเป็นตัวอย่าง ถอดสายไฟของเฟส U, V และ W ที่ด้านโหลดออก ใช้อุปกรณ์ทดสอบไดโอด ต่อสายวัดทดสอบสีแดงเข้ากับ P (ตัวสะสม c1) และวัด U, V, W ตามลำดับด้วยสายวัดทดสอบสีดำ และ มัลติมิเตอร์จะแสดงค่าสูงสุด ต่อสายวัดทดสอบเข้ากับ P วัด U, V และ W ด้วยสายวัดทดสอบสีแดง จากนั้นมัลติมิเตอร์จะแสดงค่าประมาณ 400 จากนั้นต่อสายวัดทดสอบสีแดงเข้ากับ N (emitter e2) วัด U, V และ W ด้วย สายวัดสีดำและมัลติมิเตอร์จะแสดงค่าประมาณ 400 ต่อสายวัดทดสอบสีดำเข้ากับ P วัดค่า U, V และ W ด้วยสายวัดสีแดง จากนั้นมัลติมิเตอร์จะแสดงค่าสูงสุด ลักษณะการเดินหน้าและถอยหลังของแต่ละเฟสควรเหมือนกัน หากมีความแตกต่าง แสดงว่าประสิทธิภาพของโมดูล IGBT เสื่อมลงและควรเปลี่ยนใหม่ เมื่อโมดูล IGBT เสียหาย จะเกิดไฟฟ้าลัดวงจรเท่านั้น
สายวัดทดสอบสีแดงและสีดำตามลำดับวัดลักษณะบวกและลบระหว่างกริด G และอิมิตเตอร์ E และค่าที่วัดโดยมัลติมิเตอร์เป็นค่าสูงสุดสองเท่า และสามารถตัดสินได้ว่าเกทของโมดูล IGBT เป็นปกติ หากมีการแสดงค่าตัวเลข แสดงว่าประสิทธิภาพของเกตอิเล็กโทรดลดลง และควรเปลี่ยนโมดูล เมื่อผลการทดสอบบวกและลบเป็นศูนย์ หมายความว่าเกทเฟสที่ตรวจพบเสียและลัดวงจร เมื่อเกทเสียหาย หลอดควบคุมแรงดันที่ป้องกันเกทของแผงวงจรก็จะพังเสียหายไปด้วย
