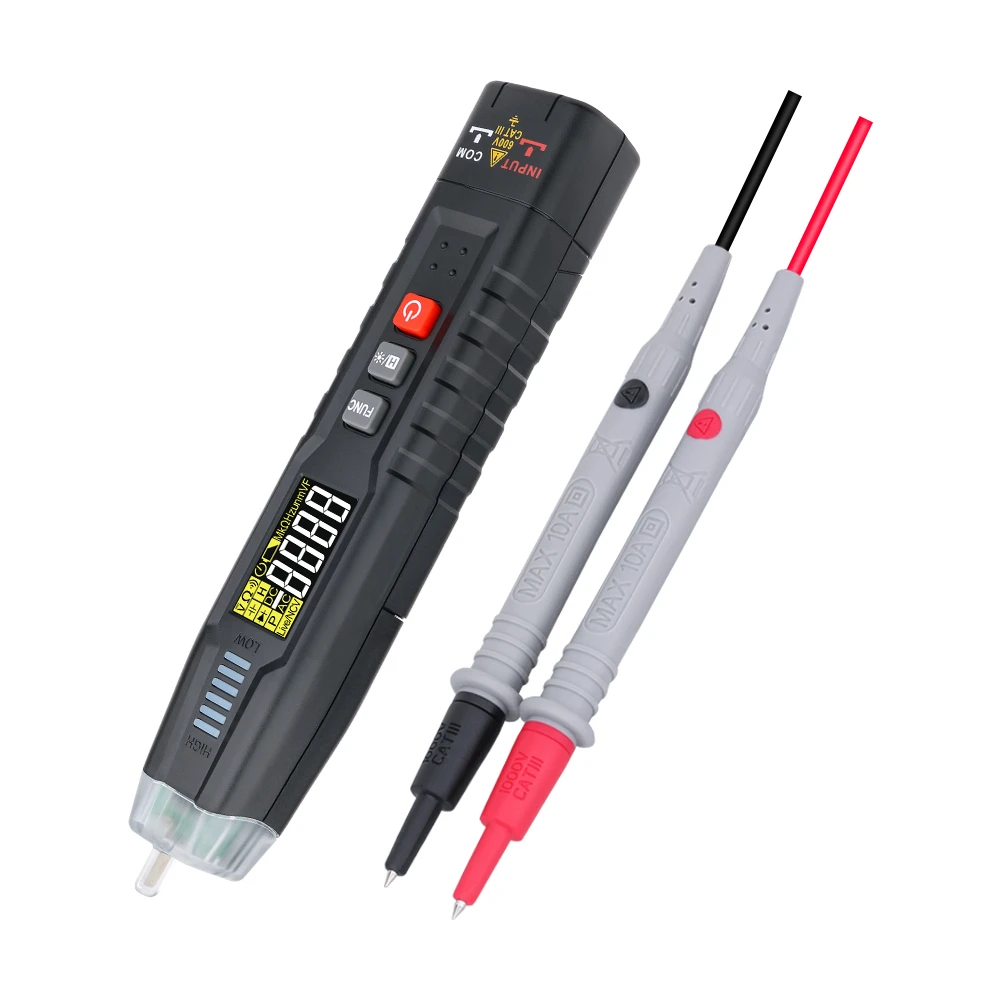

การวัดสนาม MOS-ทรานซิสเตอร์เอฟเฟกต์ (MOSFET) โดยใช้มัลติมิเตอร์แบบดิจิทัล
มีซีรีส์ 3D01, 4D01 ที่ผลิตในประเทศ และซีรีส์ 3SK ของ Nissan สำหรับช่อง N- การหาค่าขั้ว G- (เกต): ใช้โหมดไดโอดของมัลติมิเตอร์ หากแรงดันไฟฟ้าบวกและลบลดลงระหว่างฟุตหนึ่งกับอีกสองฟุตมีค่ามากกว่า 2V ทั้งคู่ จะแสดง "1" และเท้านี้คือเกต G สลับโพรบอีกครั้งเพื่อวัดอีกสองฟุต ในกรณีที่แรงดันไฟฟ้าตกเล็กน้อย ให้เชื่อมต่อโพรบสีดำเข้ากับขั้วต่อ D (ท่อระบาย) และต่อโพรบสีแดงเข้ากับขั้วต่อ S (แหล่งสัญญาณ)
1 ช่วงแรงดันไฟฟ้า:
เมื่อทำการทดสอบหรือการผลิต สามารถใช้วัดแรงดันไฟฟ้าของแต่ละพินของอุปกรณ์ และเปรียบเทียบกับแรงดันไฟฟ้าปกติเพื่อดูว่าชำรุดหรือไม่ นอกจากนี้ยังสามารถใช้เพื่อตรวจจับค่าควบคุมแรงดันไฟฟ้าของไดโอดควบคุมแรงดันไฟฟ้าที่มีค่าควบคุมแรงดันไฟฟ้าน้อยกว่า หลักการแสดงในแผนภาพ: R คือ 1K และแรงดันไฟฟ้าที่ปลายแหล่งจ่ายไฟขึ้นอยู่กับค่าควบคุมแรงดันไฟฟ้าที่ระบุของท่อควบคุมแรงดันไฟฟ้า โดยทั่วไปจะสูงกว่าแรงดันไฟฟ้าที่กำหนดมากกว่า 3V แต่ไม่เกิน 15V จากนั้นใช้มัลติมิเตอร์ตรวจจับค่าแรงดันไฟฟ้าที่ปลายทั้งสองด้านของท่อ D ซึ่งเป็นค่าควบคุมแรงดันไฟฟ้าที่แท้จริงของท่อ D
2 ช่วงปัจจุบัน
เชื่อมต่อมิเตอร์แบบอนุกรมเข้ากับวงจรเพื่อวัดและตรวจสอบกระแส หากกระแสไฟฟ้าเบี่ยงเบนไปจากค่าปกติ (ขึ้นอยู่กับประสบการณ์หรือพารามิเตอร์ปกติที่มีอยู่) สามารถปรับหรือซ่อมแซมวงจรได้หากจำเป็น คุณยังสามารถใช้ช่วง 20A ของมิเตอร์นี้เพื่อวัดกระแสลัดวงจร-ของแบตเตอรี่ได้ โดยการเชื่อมต่อโพรบทั้งสองเข้ากับปลายทั้งสองด้านของแบตเตอรี่โดยตรง จำไว้ว่าอย่าให้เกิน 1 วินาที! ข้อควรพิจารณา: วิธีการนี้ใช้ได้กับแบตเตอรี่แห้ง แบตเตอรี่แบบชาร์จได้ลำดับที่ 5 และ 7 เท่านั้น และผู้เริ่มต้นควรได้รับคำแนะนำจากบุคลากรที่คุ้นเคยกับการบำรุงรักษา ห้ามดำเนินการเอง! ประสิทธิภาพของแบตเตอรี่สามารถตัดสินได้จากกระแสไฟฟ้าลัดวงจร- ในกรณีของแบตเตอรี่ประเภทเดียวกันที่ชาร์จเต็มแล้ว กระแสไฟฟ้าลัดวงจรที่สูงกว่า-จะดีกว่า
3, โหมดต้านทาน;
หนึ่งในวิธีที่สามารถใช้เพื่อตัดสินคุณภาพของตัวต้านทาน ไดโอด และทรานซิสเตอร์ หากค่าความต้านทานที่แท้จริงของตัวต้านทานเบี่ยงเบนไปจากค่าที่ระบุมากเกินไป แสดงว่าค่าความต้านทานนั้นเสียหาย สำหรับทรานซิสเตอร์ที่มีสองหรือสามขั้ว ถ้าความต้านทานระหว่างสองพินใดๆ ไม่สูงมาก (หลายร้อย K ขึ้นไป) ก็ถือว่าประสิทธิภาพลดลงหรือพังเสียหายได้ โปรดทราบว่าทรานซิสเตอร์นี้ไม่มีความต้านทาน วิธีนี้สามารถใช้กับบล็อกรวมได้ ควรสังเกตว่าการวัดบล็อกแบบรวมสามารถเปรียบเทียบได้กับพารามิเตอร์ภายใต้สภาวะปกติเท่านั้น
4 ปัจจุบันโพรบของมัลติมิเตอร์ธรรมดามีค่าความต้านทานสูง ผู้ที่สนใจสามารถสร้างชุดโพรบของตนเองได้ วิธีการ: เตรียม-สายลำโพงคุณภาพสูงหรือลวดทองแดงหลายแกน-ยาวประมาณ 1 เมตร คลิปหุ้มฉนวน (สีแดงและสีดำ) หนึ่งคู่ และปลั๊กกล้วย (สีแดงและสีดำ) หนึ่งคู่สำหรับเดินสายลำโพง ปลายด้านหนึ่งของลวดเชื่อมเข้ากับแคลมป์อย่างแน่นหนา และปลายอีกด้านหนึ่งเสียบเข้ากับปลั๊กกล้วยตามลำดับ ปากกาที่ดีคือความสำเร็จที่ยิ่งใหญ่
