ออสซิลโลสโคปแบ่งตามโครงสร้างและประสิทธิภาพ

ออสซิลโลสโคปแบ่งตามโครงสร้างและประสิทธิภาพ

1 ออสซิลโลสโคปธรรมดา โครงสร้างวงจรเป็นแบบเรียบง่าย แบนด์วิธแคบ การสแกนเชิงเส้นไม่ดี ใช้เพื่อสังเกตรูปคลื่นเท่านั้น

2 ออสซิลโลสโคปอเนกประสงค์ แบนด์วิดธ์กว้าง, ความเป็นเชิงเส้นในการสแกนที่ดี, DC, ความถี่ต่ำ, ความถี่สูง, สัญญาณความถี่สูงพิเศษ และสัญญาณพัลส์สามารถทดสอบในเชิงปริมาณได้ ด้วยความช่วยเหลือของเครื่องสอบเทียบแอมพลิจูดและเครื่องสอบเทียบเวลา ความแม่นยำในการวัดสามารถเข้าถึง ±5%

3 ออสซิลโลสโคปแบบหลายบรรทัด เมื่อใช้ออสซิลโลสโคปแบบหลายลำแสง จึงสามารถแสดงรูปคลื่นของสัญญาณมากกว่า 2 สัญญาณที่มีความถี่เดียวกันบนหน้าจอฟลูออเรสเซนต์ได้ในเวลาเดียวกัน โดยไม่มีความแตกต่างของเวลาและความสัมพันธ์ของจังหวะเวลาที่แม่นยำ

④ ออสซิลโลสโคปแบบหลายร่องรอย ด้วยโครงสร้างของสวิตช์อิเล็กทรอนิกส์และวงจรเกต จึงสามารถแสดงรูปคลื่นของสัญญาณความถี่เดียวกันมากกว่า 2 สัญญาณบนหน้าจอฟลูออเรสเซนต์ของออสซิลโลสโคปแบบลำแสงเดี่ยวในเวลาเดียวกัน อย่างไรก็ตาม มีความแตกต่างของเวลาและความสัมพันธ์ของเวลาไม่แม่นยำ

⑤ ออสซิลโลสโคปสุ่มตัวอย่าง เทคโนโลยีการสุ่มตัวอย่างใช้ในการแปลงสัญญาณความถี่สูงให้เป็นสัญญาณความถี่ต่ำแบบอะนาล็อกสำหรับการแสดงผล และย่านความถี่ที่มีประสิทธิภาพสามารถเข้าถึงระดับ GHz

(6) ออสซิลโลสโคปหน่วยความจำ การใช้ออสซิลโลสโคปหน่วยความจำหรือเทคโนโลยีจัดเก็บข้อมูลดิจิทัล กระบวนการชั่วคราวของสัญญาณไฟฟ้าเดี่ยว ปรากฏการณ์ที่ไม่เป็นระยะ และสัญญาณความถี่ต่ำพิเศษ จะถูกเก็บไว้บนหน้าจอฟลูออเรสเซนต์ของออสซิลโลสโคปเป็นเวลานาน หรือเก็บไว้ในวงจรเพื่อการทดสอบซ้ำ

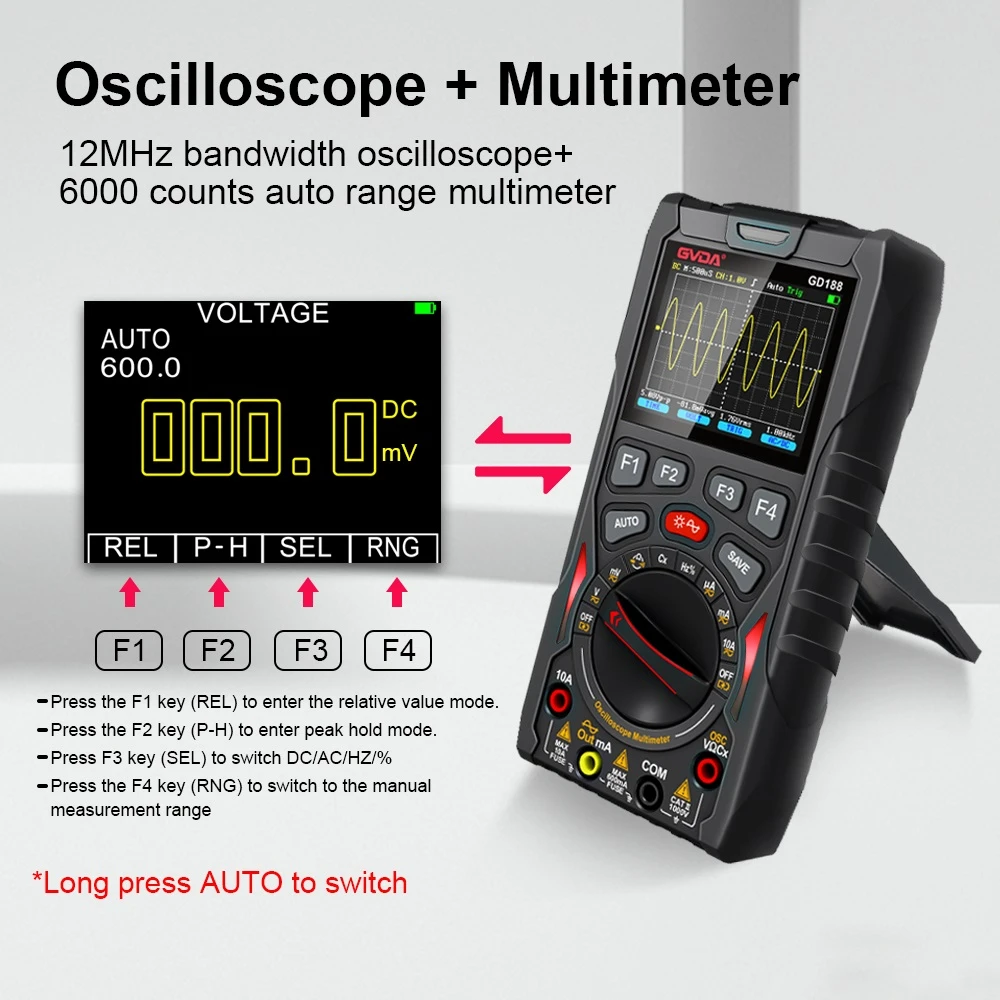

(vii) ออสซิลโลสโคปแบบดิจิตอล ไมโครโปรเซสเซอร์ภายในที่มีจอแสดงผลดิจิตอลภายนอก ผลิตภัณฑ์บางชนิดในหน้าจอฟลูออเรสเซนต์ของออสซิลโลสโคปสามารถแสดงได้ทั้งรูปคลื่น แต่ยังแสดงตัวอักษรด้วย สัญญาณที่วัดได้โดยตัวแปลงอนาล็อกเป็นดิจิทัล (ตัวแปลง A/D) ลงในหน่วยความจำข้อมูลผ่านแป้นพิมพ์ สามารถบันทึกได้บนพารามิเตอร์รูปคลื่นของข้อมูล บวก ลบ คูณ หาร ค้นหาค่าเฉลี่ย ค้นหา ค่ารากที่สอง ค้นหาค่าราก-ค่าเฉลี่ย-กำลังสองของการดำเนินการ และแสดงคำตอบของตัวเลข
