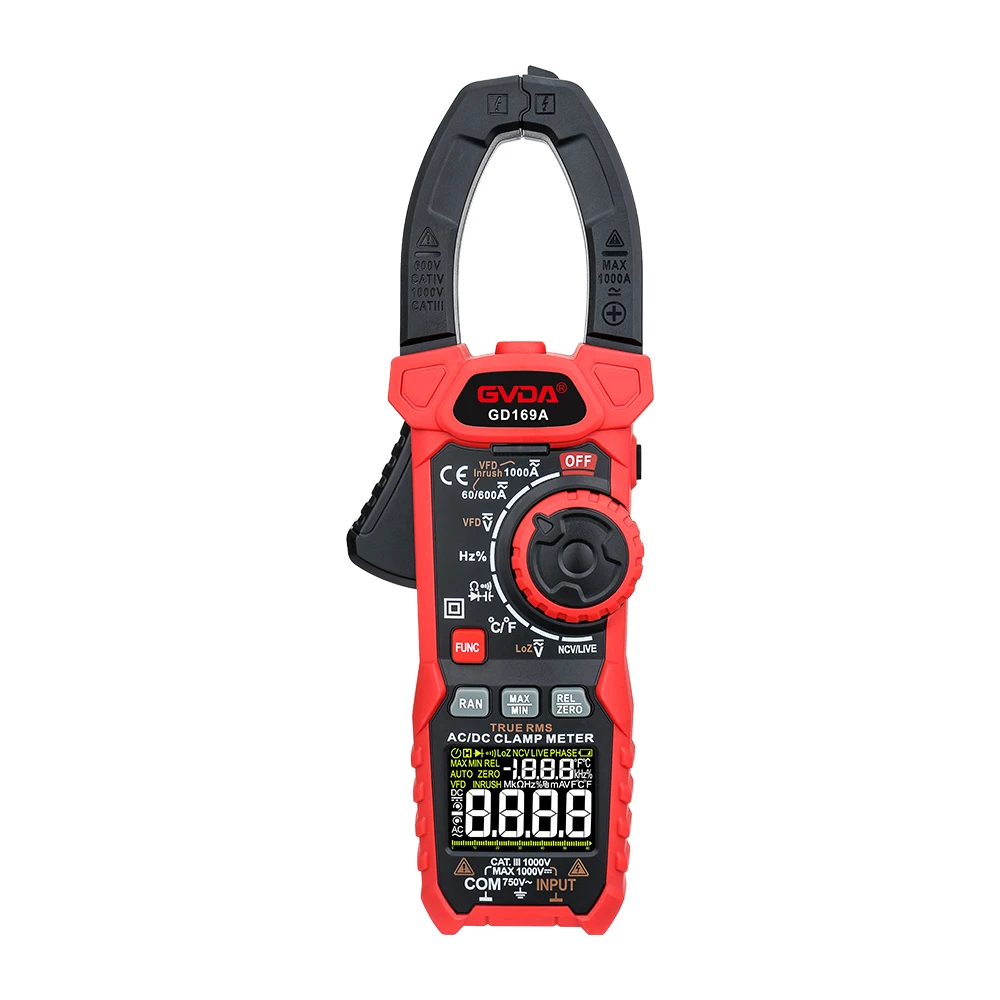

การค้นหาจุดลัดวงจรด้วยแคลมป์แอมมิเตอร์
การค้นหาจุดลัดวงจรด้วยแคลมป์แอมมิเตอร์
หากไฟส่องสว่างหลายกิ่งใช้ฟิวส์ตัวเดียวกัน จะยุ่งยากกว่าในการค้นหาด้วยวิธีการทั่วไปเมื่อเกิดข้อผิดพลาดในการลัดวงจร
ในเวลานี้ คุณสามารถเชื่อมต่อหลอดไฟสีขาว 500W เข้ากับปลายทั้งสองข้างของฟิวส์ขาดได้ และหลอดไส้จะส่องสว่างเมื่อเปิดแหล่งจ่ายไฟ จากนั้นหนีบกิ่งไม้ด้วยกระแสไฟขนาดเล็ก (5A) ของแคลมป์แอมมิเตอร์ และกิ่งที่มีกระแสไฟฟ้าสูงสุดคือไฟฟ้าลัดวงจร จากนั้นหนีบกิ่งก่อนและหลังไฟทีละจุดเพื่อค้นหาจุดบกพร่องของการลัดวงจร หลังจากกำจัดข้อผิดพลาดในการลัดวงจรแล้ว ความสว่างของหลอดไส้ 500W จะลดลงอย่างเห็นได้ชัด ซึ่งบ่งชี้ถึงการกำจัดข้อผิดพลาด
จะตรวจสอบไฟฟ้าลัดวงจร วงจรเปิด และรั่วด้วยมัลติมิเตอร์ได้อย่างไร?
จะตรวจสอบไฟฟ้าลัดวงจรด้วยมัลติมิเตอร์ได้อย่างไร?
"ไฟฟ้าลัดวงจร" หมายความว่าปลายทั้งสองด้านของแหล่งจ่ายไฟเชื่อมต่อกันโดยตรงด้วยสายไฟ การใช้มัลติมิเตอร์เพื่อตรวจสอบการลัดวงจรนั้นแท้จริงแล้วเป็นการตัดสินว่าสายเชื่อมต่ออยู่หรือไม่โดยการวัดความต้านทาน เนื่องจากไม่สามารถวัดความต้านทานของมัลติมิเตอร์ด้วยไฟฟ้าได้ การวัดความต้านทานจึงต้องดำเนินการภายใต้สภาวะไฟฟ้าขัดข้อง
วิธีการตัดสิน:
1. ขั้นแรกให้ถอดแหล่งจ่ายไฟเพื่อให้แน่ใจว่าไม่มีไฟฟ้า จากนั้นจึงวัดปลายทั้งสองด้านของวัตถุที่วัดด้วยความต้านทานของมัลติมิเตอร์ ภายใต้สถานการณ์ปกติ จะมีการต่อต้านบางอย่าง หากความต้านทานที่วัดได้เป็นศูนย์ หมายความว่าวัตถุที่วัดได้เกิดการลัดวงจร
2. นอกจากนี้ยังสามารถวัดปลายทั้งสองด้านของวัตถุที่วัดได้ด้วยเกียร์ออดหรือเกียร์ไดโอดของมัลติมิเตอร์ในกรณีที่ไฟฟ้าขัดข้อง หากเสียงกริ่งดังขึ้น แสดงว่าวัตถุที่วัดได้เกิดการลัดวงจร
หมายเหตุ: หากความต้านทานที่วัดได้มีค่าที่แน่นอนแต่มีค่าน้อยมาก อาจเป็นไฟฟ้าลัดวงจรซึ่งมีสาเหตุมาจากความต้านทานหน้าสัมผัส
บางครั้งเราพบสถานการณ์เช่นนี้เมื่อทำการวัด เช่น หากคุณกดหัววัดมัลติมิเตอร์เพียงเล็กน้อย ผลลัพธ์ที่วัดได้จะเล็กลง ผ่อนคลายสไตลัสเล็กน้อยแล้วผลลัพธ์จะใหญ่ขึ้น เนื่องจากเชื่อมต่อสไตลัสและสายไฟที่วัดได้ไม่ดี และวัดความต้านทานหน้าสัมผัสของจุดเชื่อมต่อด้วย
เพื่อลดข้อผิดพลาดในการวัดให้มากที่สุดและคืนความถูกต้องของผลลัพธ์ ดังนั้นเมื่อทำการวัด สไตลัสและลวดของวัตถุที่วัดจะต้องเชื่อมต่อกันอย่างใกล้ชิด หากตัวนำเกิดการกัดกร่อนหรือออกซิไดซ์อย่างรุนแรง ควรขูดชั้นออกไซด์บนพื้นผิวตัวนำออก (ภายใต้สถานการณ์ปกติ ทองแดงจะเป็นสีเหลืองทองสดใส และจะเป็นสีดำหม่นหลังจากถูกออกซิไดซ์ เช่นเดียวกับลวดอลูมิเนียม)
จะตรวจสอบวงจรเปิดด้วยมัลติมิเตอร์ได้อย่างไร?
หลังจากรู้วิธีวัดไฟฟ้าลัดวงจรด้วยมัลติมิเตอร์แล้ว การวัดวงจรเปิดก็ง่ายมาก
วิธีการตัดสิน:
1. ขั้นแรกให้ถอดแหล่งจ่ายไฟออกเพื่อให้แน่ใจว่าไม่มีไฟฟ้าใช้ จากนั้นจึงวัดปลายทั้งสองด้านของเส้นด้วยความต้านทานของมัลติมิเตอร์ ภายใต้สถานการณ์ปกติ แนวต้านจะเป็นศูนย์หรือมีแนวต้านอยู่บ้าง หากความต้านทานที่วัดได้ไม่มีที่สิ้นสุด หมายความว่าปลายทั้งสองของเส้นถูกบล็อก นั่นคือเกิดวงจรเปิดขึ้น
2. นอกจากนี้ยังสามารถวัดปลายทั้งสองด้านของเส้นด้วยเสียงกริ่งหรือไดโอดของมัลติมิเตอร์ในกรณีที่ไฟฟ้าขัดข้อง หากเสียงกริ่งดังขึ้น แสดงว่าสายเปิดอยู่ ในทางกลับกันหากไม่มีเสียงแสดงว่าสายที่ทดสอบอาจมีไฟฟ้าลัดวงจร
หมายเหตุ: ภายใต้สถานการณ์ปกติ ความต้านทานที่ปลายทั้งสองของเส้นลวดจะเป็นศูนย์ (หรือใกล้กับศูนย์) ภายใต้สถานการณ์ปกติ อุปกรณ์ไฟฟ้ามีความต้านทานอยู่บ้าง แต่ความต้านทานจำเพาะนั้นสัมพันธ์กับตัวมันเอง ดังนั้นในการตัดสินว่าสายไฟหรืออุปกรณ์ไฟฟ้าเปิดอยู่ ควรใช้ความต้านทาน เพื่อกั้นช่วงที่กว้าง เนื่องจากอุปกรณ์ไฟฟ้าบางชนิดมีความต้านทานสูง เช่น หลอดประหยัดไฟ ซึ่งไม่สามารถวัดได้ในช่วงเล็กๆ
