วิธีการวัดแรงดันด้วยมัลติมิเตอร์
วิธีการวัดแรงดันไฟฟ้าด้วยมัลติมิเตอร์ ขั้นแรกให้จัดสวิตช์ช่วงภายในช่วงของเฟืองทั้งห้าที่มีเครื่องหมาย V (เพื่อทดสอบแรงดันไฟฟ้ากระแสสลับ ให้จัดให้ตรงกับเฟืองของแรงดันไฟฟ้ากระแสสลับ และเมื่อทดสอบแรงดันไฟฟ้ากระแสตรง ให้จัดให้ตรงกับ เกียร์ของแรงดันไฟตรง) เมื่อทำการวัดแรงดันไฟฟ้า ควรต่อปากกาแอมมิเตอร์เข้ากับวงจรที่ทดสอบ ตามค่าโดยประมาณของวงจรที่ทดสอบ เลือกตำแหน่งช่วงที่เหมาะสม ค่าสูงสุดของแบตเตอรี่แห้งแต่ละก้อนคือ 1.5V ดังนั้นจึงสามารถวางไว้ในช่วง 5V
ในขณะนี้ การอ่านค่าเต็มสเกล 500 ของเข็มบนแผงควบคุมควรอ่านเป็น 5 กล่าวคือลดขนาดลง 100 เท่า หากเข็มอยู่ที่เครื่องหมาย 300 จะอ่านค่า 3V โปรดทราบว่าค่าที่จัดทำดัชนีโดยส่วนปลายของสวิตช์ช่วงคือค่าที่สอดคล้องกันของการอ่านค่าเต็มสเกลของเข็มบนหัวมิเตอร์ เมื่ออ่านมาตรวัด คุณจะต้องแปลงค่าตามนั้นเพื่ออ่านค่าจริง ยกเว้นช่วงความต้านทาน ช่วงสวิตช์ทุกช่วงสามารถอ่านผลการวัดด้วยวิธีนี้
ในการวัดจริง หากคุณไม่สามารถระบุค่าโดยประมาณของแรงดันไฟฟ้าที่วัดได้ คุณสามารถหมุนสวิตช์ไปที่ช่วงสูงสุดก่อน แล้วจึงลดช่วงทีละขั้นไปยังตำแหน่งที่เหมาะสม ให้ความสนใจกับขั้วบวกและขั้วลบเมื่อวัดแรงดันไฟฟ้ากระแสตรง หากสายวัดทดสอบกลับด้าน เข็มทดสอบจะกลับด้าน หากคุณไม่ทราบขั้วบวกและขั้วลบของวงจร คุณสามารถตั้งค่าช่วงของ Wantian meter ให้เป็นช่วงสูงสุด ทดสอบอย่างรวดเร็วบนวงจรที่กำลังทดสอบ และดูว่าเข็มปากกาหักเหอย่างไร คุณสามารถตัดสินผลบวกได้ และขั้วลบ
วัดไฟ 220V AC. หมุนสวิตช์ช่วงไปที่ AC 500V ขณะนี้ สเกลเต็มคือ 500V และการอ่านจะอ่านตามสเกล 1:1 เสียบสายทดสอบทั้งสองเข้ากับเต้ารับไฟฟ้า และค่าแรงดันไฟฟ้าที่วัดได้จะอยู่ที่ระดับที่มือชี้ไป เมื่อวัดแรงดันไฟฟ้ากระแสสลับ ไม่มีความแตกต่างระหว่างสายวัดทดสอบที่เป็นบวกและลบ

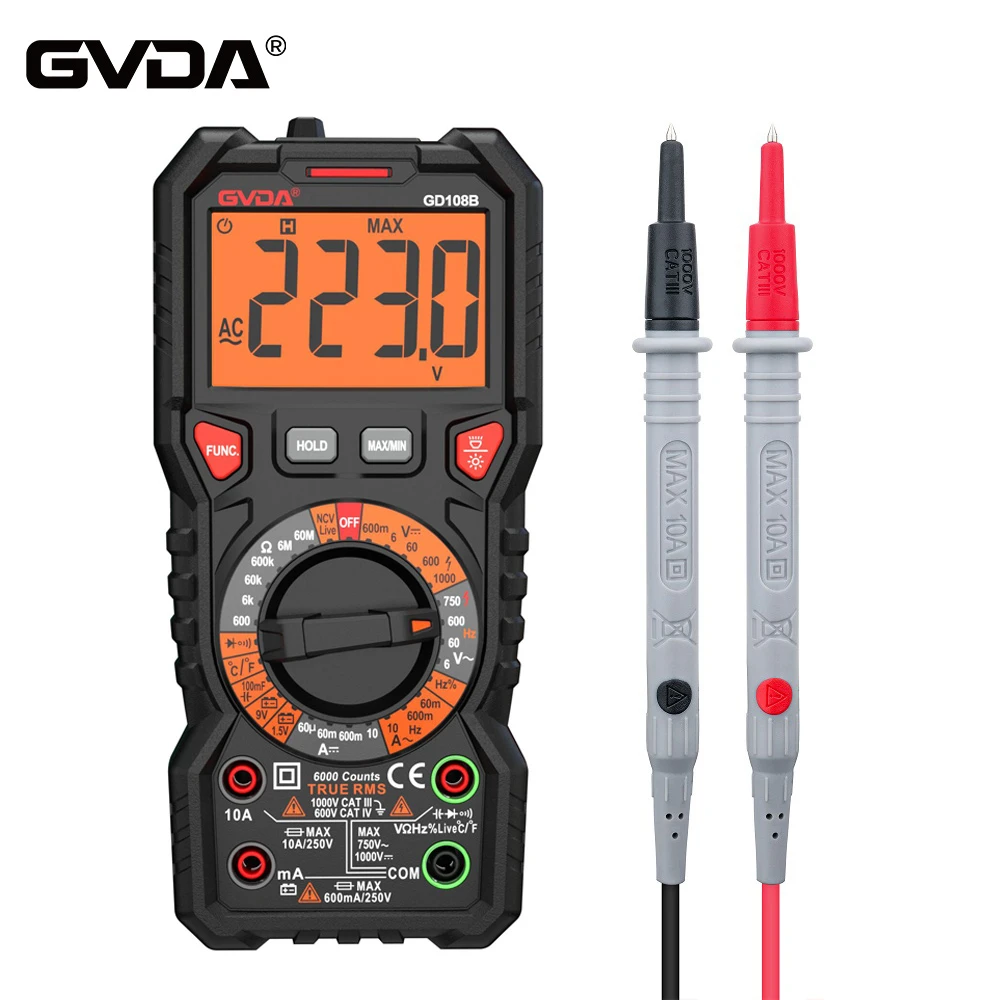

1. การวัดแรงดันไฟฟ้ากระแสตรง เช่น แบตเตอรี่ แหล่งจ่ายไฟของ Walkman เป็นต้น ขั้นแรกให้สอดสายทดสอบสีดำเข้าไปในช่อง "com" และสายวัดทดสอบสีแดงเข้าไปใน "V Ω" เลือกปุ่มหมุนไปยังช่วงที่ใหญ่กว่าค่าที่ประมาณไว้ (หมายเหตุ: ค่าบนหน้าปัดคือช่วงสูงสุด "V-" หมายถึงช่วงแรงดันไฟฟ้ากระแสตรง "V-" หมายถึงช่วงแรงดันไฟฟ้ากระแสสลับ "A" หมายถึงช่วงกระแสไฟฟ้า) จากนั้นต่อสายทดสอบเข้ากับแหล่งจ่ายไฟหรือปลายทั้งสองด้านของแบตเตอรี่ รักษาการติดต่อให้มั่นคง สามารถอ่านค่าได้โดยตรงจากหน้าจอแสดงผล หากแสดงเป็น "1" แสดงว่าช่วงการวัดน้อยเกินไป ดังนั้นจึงจำเป็นต้องเพิ่มช่วงการวัดก่อนทำการวัด หาก "-" ปรากฏที่ด้านซ้ายของค่า แสดงว่าขั้วของสายวัดทดสอบอยู่ตรงข้ามกับขั้วของแหล่งจ่ายไฟจริง ขณะนี้สายทดสอบสีแดงเชื่อมต่อกับขั้วลบ
2. การวัดแรงดันไฟฟ้ากระแสสลับ แจ็คสายวัดทดสอบจะเหมือนกับการวัดแรงดันไฟฟ้ากระแสตรง แต่ควรหมุนลูกบิดไปที่ช่วงที่ต้องการที่เกียร์ AC "V~" ไม่มีความแตกต่างระหว่างแรงดันไฟ AC บวกและลบ และวิธีการวัดก็เหมือนเดิม ไม่ว่าจะวัดแรงดันไฟฟ้า AC หรือ DC ให้ใส่ใจกับความปลอดภัยส่วนบุคคล และอย่าสัมผัสส่วนที่เป็นโลหะของสายวัดทดสอบด้วยมือของคุณ
