หลักการวัดกระแสด้วยแคลมป์มิเตอร์และแคลมป์มิเตอร์

หลักการวัดกระแสด้วยแคลมป์มิเตอร์และแคลมป์มิเตอร์

ในการทำงานประจำวัน สำหรับวิศวกรส่วนใหญ่ มัลติมิเตอร์จะใช้ในการวัดสัญญาณไฟฟ้า เช่น แรงดันไฟฟ้า กระแสไฟฟ้าต่ำ และความต้านทาน อย่างไรก็ตาม เมื่อทำการทดสอบกระแสสูง โดยทั่วไปควรใช้แอมป์มิเตอร์แบบแคลมป์ แคลมป์เกจเป็นเครื่องมือที่สำคัญพอๆ กับมัลติมิเตอร์ในใจของวิศวกร

หลักการของแคลมป์แอมมิเตอร์
แคลมป์เกจสามารถแบ่งออกเป็น AC แคลมป์เกจเดี่ยวและแคลมป์เกจ AC/DC และหลักการของพวกมันก็แตกต่างกัน

แคลมป์กระแสข้ามเดี่ยว: หัวแคลมป์ใช้หม้อแปลงกระแสไฟฟ้าแม่เหล็กไฟฟ้า ผ่านขดลวดที่มีอัตราส่วนการหมุนที่แน่นอน ไฟฟ้ากระแสสลับสามารถสร้างการเหนี่ยวนำแม่เหล็กไฟฟ้าในขดลวดหัวแคลมป์ เพื่อให้ได้กระแสไฟฟ้าเป็นสัดส่วนกับไฟฟ้ากระแสสลับ จากนั้นโดยการแปลงสัญญาณไฟฟ้าจะถูกแปลงเป็นสัญญาณดิจิทัล

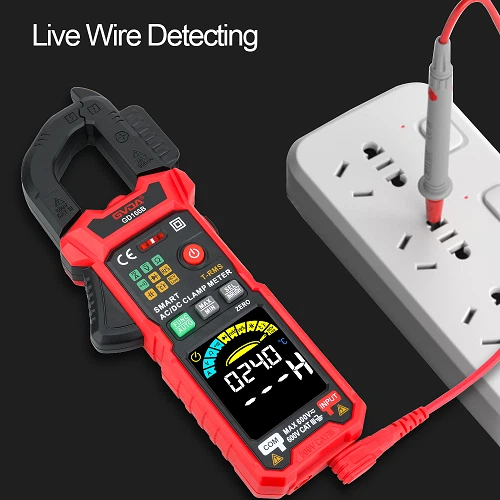

แคลมป์มิเตอร์ AC/DC: หัวแคลมป์ใช้แคลมป์กระแสฮอลล์ที่ใช้งานอยู่ ส่วนประกอบที่ทำงานอยู่ไม่เพียงแต่สามารถเหนี่ยวนำสนามแม่เหล็กไฟฟ้าของกระแสสลับเท่านั้น แต่ยังแปลงสัญญาณสนามแม่เหล็กให้เป็นสัญญาณไฟฟ้า โดยส่งสัญญาณแรงดันไฟฟ้าออกเป็นสัดส่วนกับกระแสไฟฟ้าที่วัดได้ ด้วยการอาศัยองค์ประกอบฮอลล์ในการวัดและการขยายสัญญาณ ทำให้สามารถทดสอบสัญญาณไฟฟ้ากระแสตรงได้

ดังที่ทราบกันดีว่ามัลติมิเตอร์สามารถวัดกระแสขนาดเล็กได้เท่านั้น (โดยปกติจะอยู่ภายใน 10A และ 20A สามารถอยู่ได้นานหลายวินาที) และจำเป็นต้องถอดวงจรที่ทดสอบออกและเชื่อมต่อมัลติมิเตอร์แบบอนุกรมกับวงจร ไม่มีแคลมป์มิเตอร์วัดกระแสได้สะดวกและมีประสิทธิภาพ ไซต์งานอุตสาหกรรมหลายแห่งใช้แคลมป์จับกระแสและมัลติมิเตอร์ร่วมกันเพื่อทดสอบกระแสสูง ซึ่งจะทำให้มัลติมิเตอร์มีมูลค่าสูงสุด

เมื่อใช้แคลมป์มิเตอร์ AC, แคลมป์มิเตอร์ AC/DC และมัลติมิเตอร์รวมกัน จะมีความแตกต่างในการทำงาน

ข้อควรระวังในการใช้แคลมป์มิเตอร์ AC ตัวเดียวและมัลติมิเตอร์ร่วมกัน: เนื่องจากสัญญาณเอาต์พุตของแคลมป์มิเตอร์ AC ตัวเดียวโดยทั่วไปจะถูกแปลงจาก mA เป็น A จึงจำเป็นต้องตั้งค่ามัลติมิเตอร์ไปที่ตำแหน่งมิลลิแอมแปร์ mA

ข้อควรระวังสำหรับการใช้แคลมป์มิเตอร์ AC/DC และมัลติมิเตอร์ร่วมกัน: โดยทั่วไปสัญญาณเอาต์พุตของแคลมป์มิเตอร์ AC/DC จะถูกแปลงจาก mV เป็น A ดังนั้นจึงจำเป็นต้องตั้งค่ามัลติมิเตอร์ไปที่ตำแหน่ง mV
