โครงสร้างและหลักการของแคลมป์มิเตอร์
แคลมป์มิเตอร์ประกอบด้วยหม้อแปลงกระแส ประแจแคลมป์ และเครื่องมือวัดแรงรีแอกทีฟระบบแมกนีโตไฟฟ้า
หลักการทำงานของแคลมป์มิเตอร์นั้นเหมือนกับของหม้อแปลงไฟฟ้า ขดลวดปฐมภูมิคือลวดที่ผ่านแกนเหล็กชนิดแคลมป์ ซึ่งเทียบเท่ากับขดลวดปฐมภูมิของหม้อแปลงไฟฟ้าแบบหมุน 1- นี่คือหม้อแปลงแบบสเต็ปอัพ ขดลวดทุติยภูมิและแอมป์มิเตอร์ที่ใช้วัดจากวงจรทุติยภูมิ เมื่อมีกระแสไฟฟ้ากระแสสลับไหลผ่านเส้นลวด จะเป็นสนามแม่เหล็กกระแสสลับที่เกิดจากขดลวดนี้ ซึ่งจะเหนี่ยวนำกระแสไฟฟ้าในวงจรทุติยภูมิ ขนาดของกระแสเป็นสัดส่วนกับสัดส่วนของกระแสหลัก ซึ่งเท่ากับอัตราส่วนผกผันของจำนวนรอบในขดลวดปฐมภูมิและทุติยภูมิ แอมมิเตอร์แบบแคลมป์ใช้สำหรับวัดกระแสขนาดใหญ่ หากกระแสไฟไม่มากพอ สามารถเพิ่มจำนวนรอบของสายไฟที่ผ่านแอมมิเตอร์แบบแคลมป์ได้ และกระแสที่วัดได้สามารถหารด้วยจำนวนรอบได้ ขดลวดทุติยภูมิของหม้อแปลงกระแสผ่านแกนของแคลมป์มิเตอร์พันรอบแกนเหล็กและเชื่อมต่อกับแอมป์มิเตอร์ไฟฟ้ากระแสสลับ ขดลวดปฐมภูมิของมันคือลวดที่วัดได้ซึ่งผ่านศูนย์กลางของหม้อแปลงไฟฟ้า จริงๆ แล้วลูกบิดเป็นสวิตช์เลือกช่วง และหน้าที่ของประแจคือการเปิดและปิดส่วนที่เคลื่อนย้ายได้ของแกนของหม้อแปลงแกนทะลุ เพื่อยึดเข้ากับสายไฟที่วัดได้ จัดโดย Beijing Ocean Xingye Technology Co., Ltd.
เมื่อทำการวัดกระแสไฟฟ้า ให้กดประแจ เปิดคีม และวางสายนำกระแสไฟฟ้าที่วัดได้ไว้ตรงกลางของหม้อแปลงกระแสไฟฟ้าชนิดทะลุ เมื่อมีกระแสสลับไหลผ่านเส้นลวดที่วัดได้ ฟลักซ์แม่เหล็กของกระแสสลับจะเหนี่ยวนำกระแสในขดลวดทุติยภูมิของหม้อแปลงไฟฟ้า กระแสไฟฟ้านี้ไหลผ่านขดลวดของแอมมิเตอร์แม่เหล็กไฟฟ้า ทำให้ตัวชี้เบี่ยงเบนและระบุค่ากระแสที่วัดได้บนสเกลหน้าปัด

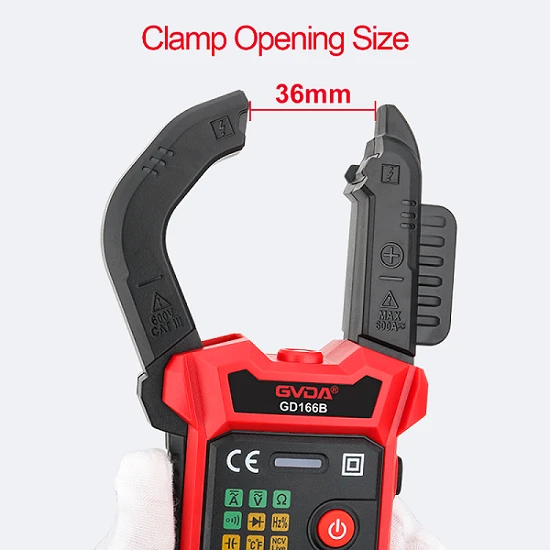

ข้อมูลเฉพาะของ แคลมป์มิเตอร์
นาฬิกาแบบหนีบมีสองประเภท: ตัวชี้แบบอะนาล็อกและดิจิตอล ช่วงการตรวจจับของรุ่นมาตรฐานอยู่ที่ประมาณ 20A ถึง 200A หรือ 400A สำหรับทั้ง AC และ DC และยังมีผลิตภัณฑ์ที่สามารถตรวจจับกระแสสูงถึง 2000A; นอกจากนี้ยังมีผลิตภัณฑ์ตรวจจับการรั่วไหลที่สามารถตรวจจับกระแสไฟฟ้าขนาดเล็กหลาย mA ได้ เช่นเดียวกับผลิตภัณฑ์ที่สามารถตรวจจับค่าประสิทธิผลที่แท้จริง (TRUERMS) ของคลื่นที่ไม่ใช่คลื่นไซน์ภายนอกคลื่นไซน์ เช่น แหล่งจ่ายไฟของหม้อแปลงไฟฟ้า และแหล่งจ่ายไฟแบบสวิตชิ่ง
การใช้งาน
(1) จำเป็นต้องมีการปรับศูนย์เชิงกลก่อนทำการวัด
(2) เลือกช่วงที่เหมาะสม ขั้นแรกเลือกช่วงขนาดใหญ่ จากนั้นเลือกช่วงขนาดเล็กหรือประมาณค่าแผ่นป้าย
(3) เมื่อใช้การวัดช่วงต่ำสุดและการอ่านยังไม่ชัดเจน ลวดที่วัดได้สามารถพันได้ 2-3 รอบ จำนวนรอบควรขึ้นอยู่กับจำนวนรอบที่ศูนย์กลางของแคลมป์ และค่าที่อ่านได้= x ช่วง/ส่วนเบี่ยงเบนทั้งหมด x จำนวนรอบ
(4) หลังจากการวัดเสร็จสิ้น ให้วางสวิตช์การแปลงไว้ที่ช่วงสูงสุด
