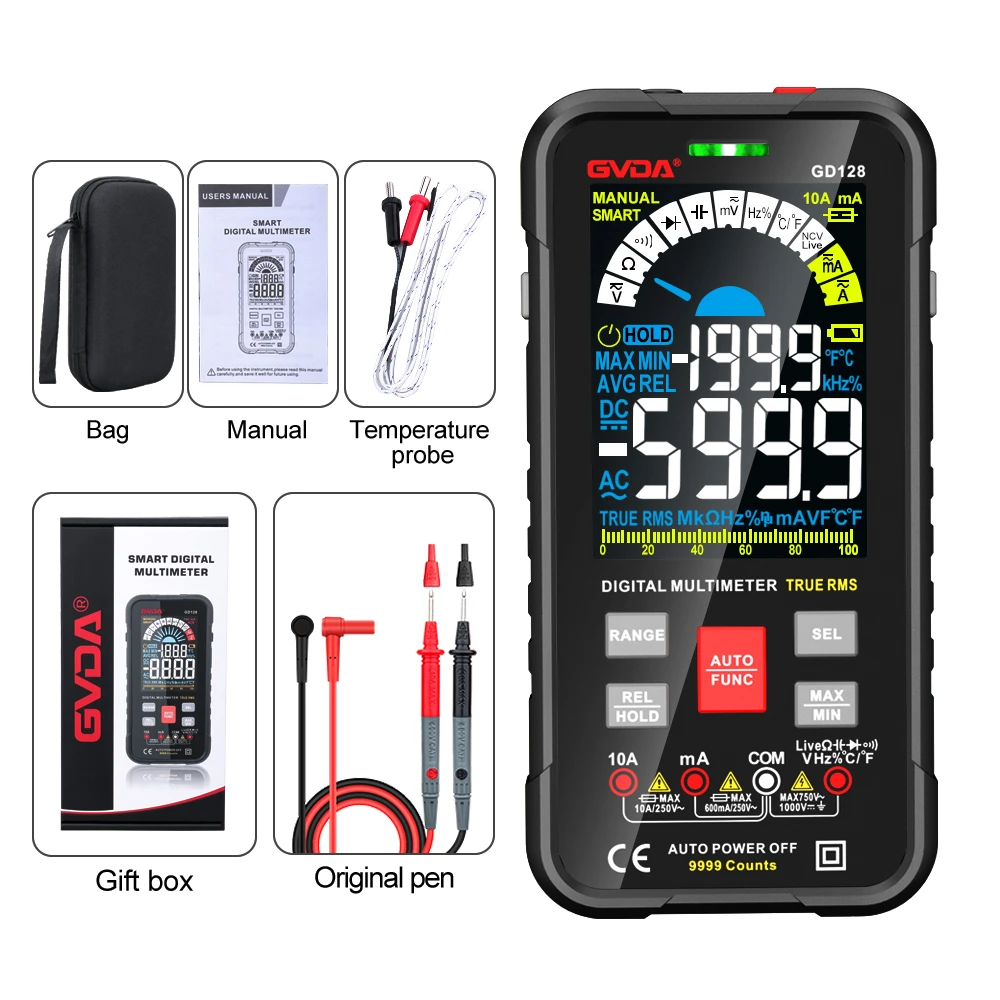

โครงสร้างของมัลติมิเตอร์แบบดิจิตอล

โครงสร้างของมัลติมิเตอร์แบบดิจิตอล

1. ส่วนหัว

หัวของมัลติมิเตอร์เป็นกัลวาโนมิเตอร์ที่ละเอียดอ่อน หน้าปัดบนศีรษะพิมพ์ด้วยสัญลักษณ์ เครื่องหมายขีด และค่าตัวเลขต่างๆ

สัญลักษณ์ AV-Ω บ่งบอกว่ามิเตอร์นี้เป็นมัลติมิเตอร์ที่สามารถวัดกระแส แรงดันไฟ และความต้านทานได้

มีเส้นมาตราส่วนหลายเส้นที่พิมพ์บนหน้าปัด เส้นมาตราส่วนความต้านทานที่มีเครื่องหมาย "Ω" ที่ปลายด้านขวาเป็นศูนย์ที่ปลายด้านขวา และ ∞ ที่ปลายด้านซ้าย การกระจายค่ามาตราส่วนไม่สม่ำเสมอ

สัญลักษณ์ "-" หรือ "DC" หมายถึงกระแสตรง "-" หรือ "AC" หมายถึงกระแสสลับ และ "-" หมายถึงเส้นมาตราส่วนที่ใช้ร่วมกันโดยกระแสสลับและกระแสตรง

เส้นของตัวเลขใต้เส้นมาตราส่วนคือค่ามาตราส่วนที่สอดคล้องกับตำแหน่งต่างๆ ของสวิตช์เลือก นอกจากนี้ยังมีปุ่มปรับค่าศูนย์แบบกลไกบนศีรษะเพื่อแก้ไขตำแหน่งศูนย์ของตัวชี้ที่ปลายด้านซ้าย

ดิจิทัล:

ส่วนหัวของมัลติมิเตอร์แบบดิจิตอลโดยทั่วไปประกอบด้วยชิปแปลง A/D (แอนะล็อก/ดิจิทัล) พร้อมส่วนประกอบต่อพ่วงและจอแสดงผลคริสตัลเหลว ความแม่นยำของมัลติมิเตอร์ได้รับผลกระทบจากศีรษะ สำหรับ 3 1/2 หลัก DMM, 4 1/2 หลัก DMM และอื่นๆ ชิปที่ใช้บ่อยที่สุดคือ ICL7106 (ชิปคลาสสิกช่วงคู่มือ LCD ครึ่งหลักและ LCD ครึ่งหลัก รุ่นต่อมาคือ 7106A, 7106B, 7206, 7240 เป็นต้น) ICL7129 (ชิปคลาสสิกช่วงคู่มือ LCD ครึ่งหลักครึ่ง) ICL7107 (ช่วงแมนนวล LED 3 และครึ่งหลัก) ชิปคลาสสิก)

2. วงจรการวัด

วงจรการวัดเป็นวงจรที่ใช้ในการแปลงการวัดต่างๆ ให้เป็นกระแส DC ขนาดเล็กที่เหมาะสำหรับการวัดมิเตอร์ ประกอบด้วยตัวต้านทาน ส่วนประกอบเซมิคอนดักเตอร์ และแบตเตอรี่

มันสามารถแปลงการวัดต่าง ๆ (เช่นกระแส แรงดัน ความต้านทาน ฯลฯ) และช่วงต่าง ๆ และหลังจากชุดของการประมวลผล (เช่นการแก้ไข การแบ่ง การแบ่งแรงดัน ฯลฯ) หัววัด

3. สวิตช์โอน

โดยทั่วไปแล้ว หน้าที่ของสวิตช์คือการเลือกสายการวัดต่างๆ เพื่อให้ตรงตามข้อกำหนดการวัดในประเภทและช่วงต่างๆ สวิตช์ถ่ายโอนโดยทั่วไปจะเป็นแป้นหมุนวงกลมที่มีฟังก์ชันและช่วงต่างๆ ที่ทำเครื่องหมายไว้
