มีประโยชน์มากมายสำหรับปากกาวัดไฟฟ้า
ดินสอไฟฟ้า (หรือที่เรียกว่าดินสอไฟฟ้า) เป็นหนึ่งในเครื่องมือช่างไฟฟ้าที่ใช้กันทั่วไป ซึ่งใช้ในการตัดสินว่าวัตถุมีประจุหรือไม่ ช่วงการวัดอยู่ระหว่าง 60 ถึง 500V มีทั้งแบบปากกาและแบบไขควง ประกอบด้วยหลอดนีออน (เรียกว่าหลอดนีออน) ตัวต้านทาน สปริง ฯลฯ เมื่อใช้งาน ร่างกายที่มีประจุจะสร้างความต่างศักย์ผ่านปากกาไฟฟ้า ร่างกายมนุษย์และโลกเพื่อสร้างสนามไฟฟ้า และ หลอดนีออนในปากกาไฟฟ้าจะเปล่งแสงภายใต้การกระทำของสนามไฟฟ้า เมื่อใช้ปากกาไฟฟ้า คุณต้องจับอย่างถูกต้อง นิ้วหัวแม่มือและนิ้วกลางจับฉนวนของปากกาไฟฟ้า และนิ้วชี้กดฝาโลหะที่ปลายปากกา
เครื่องทดสอบต้องได้รับการยืนยันว่าอยู่ในสภาพดีก่อนใช้งาน (ทดสอบ ณ สถานที่ที่มีแหล่งจ่ายไฟจริง) ก่อนใช้งาน เมื่อใช้งาน ควรค่อยๆ เข้าใกล้วัตถุที่วัดได้จนกว่าหลอดนีออนจะเรืองแสงก่อนที่จะสัมผัสโดยตรงกับวัตถุที่วัดได้
คุณรู้จักการใช้ปากกาวัดไฟฟ้าเหล่านี้หรือไม่?
(1) สามารถใช้สำหรับการตรวจสอบเฟสแรงดันต่ำเพื่อวัดว่ามีสายใดในสายที่อยู่ในเฟสหรือนอกเฟส วิธีการเฉพาะคือ: ยืนบนวัตถุที่หุ้มฉนวนจากพื้นโลก ถือสายวัดทดสอบในแต่ละมือ แล้วทดสอบกับสายไฟสองเส้นที่จะทดสอบ หากสายวัดทดสอบสองเส้นติดสว่าง แสดงว่าสายวัดทั้งสองต่างกัน ในทางตรงกันข้าม เป็นเฟสเดียวกันซึ่งตัดสินโดยหลักการที่ว่าความต่างศักย์ไฟฟ้าระหว่างขั้วทั้งสองของหลอดนีออนในปากกาทดสอบนั้นแปรผันตรงกับความเข้มของการส่องสว่าง
(2) สามารถใช้เพื่อแยกความแตกต่างระหว่างกระแสสลับและกระแสตรง เมื่อทดสอบด้วยปากกาทดสอบ หากขั้วทั้งสองในหลอดนีออนของปากกาทดสอบเรืองแสง แสดงว่าเป็นไฟฟ้ากระแสสลับ ถ้าขั้วใดขั้วหนึ่งสว่างขึ้น แสดงว่าเป็นไฟฟ้ากระแสตรง
(3) สามารถตัดสินขั้วบวกและขั้วลบของกระแสตรงได้ ต่อปากกาทดสอบเข้ากับวงจร DC เพื่อทดสอบ ขั้วที่เรืองแสงบนหลอดนีออนคือขั้วลบ และขั้วที่ไม่ส่องแสงคือขั้วบวก
(4) สามารถใช้ตัดสินว่า DC ต่อสายดินหรือไม่ ในระบบ DC ที่หุ้มฉนวนจากพื้นดิน คุณสามารถยืนบนพื้นแล้วแตะขั้วบวกหรือขั้วลบของระบบ DC ด้วยปากกาทดสอบ หากหลอดนีออนของปากกาทดสอบไม่ติด แสดงว่าไม่มีการต่อลงดิน หากหลอดนีออนสว่างขึ้น แสดงว่ามีปรากฏการณ์การต่อลงดิน และหากสว่างขึ้นเหมือนอยู่ที่ปลายปากกา แสดงว่าขั้วบวกต่อสายดินแล้ว ถ้าไฟอยู่ที่ปลายนิ้ว แสดงว่าเป็นขั้วลบ อย่างไรก็ตาม ต้องชี้ให้เห็นว่าในระบบ DC ที่มีรีเลย์ตรวจสอบกราวด์ วิธีนี้ไม่สามารถใช้เพื่อระบุว่าระบบ DC มีการต่อสายดินหรือไม่
การจำแนกประเภทของปากกาทดสอบ
การจำแนกตามระดับของแรงดันไฟฟ้าที่วัดได้
ปากกาวัดแรงดันสูง: ใช้สำหรับโครงการ 10kv ขึ้นไป และเป็นเครื่องมือทดสอบประจำวันสำหรับช่างไฟฟ้า
ปากกาวัดแรงดันต่ำ: ใช้สำหรับการตรวจจับวัตถุที่มีประจุไฟฟ้าที่มีแรงดันไฟฟ้า 500V และต่ำกว่า
ปากกาทดสอบกระแสไฟอ่อน: ใช้สำหรับทดสอบผลิตภัณฑ์อิเล็กทรอนิกส์ แรงดันทดสอบทั่วไปคือ 6v--24v เพื่อความสะดวกในการใช้งาน หางของปากกาไฟฟ้ามักมีลวดตะกั่วพร้อมคลิปหนีบ
การจำแนกประเภทตามโหมดการติดต่อ

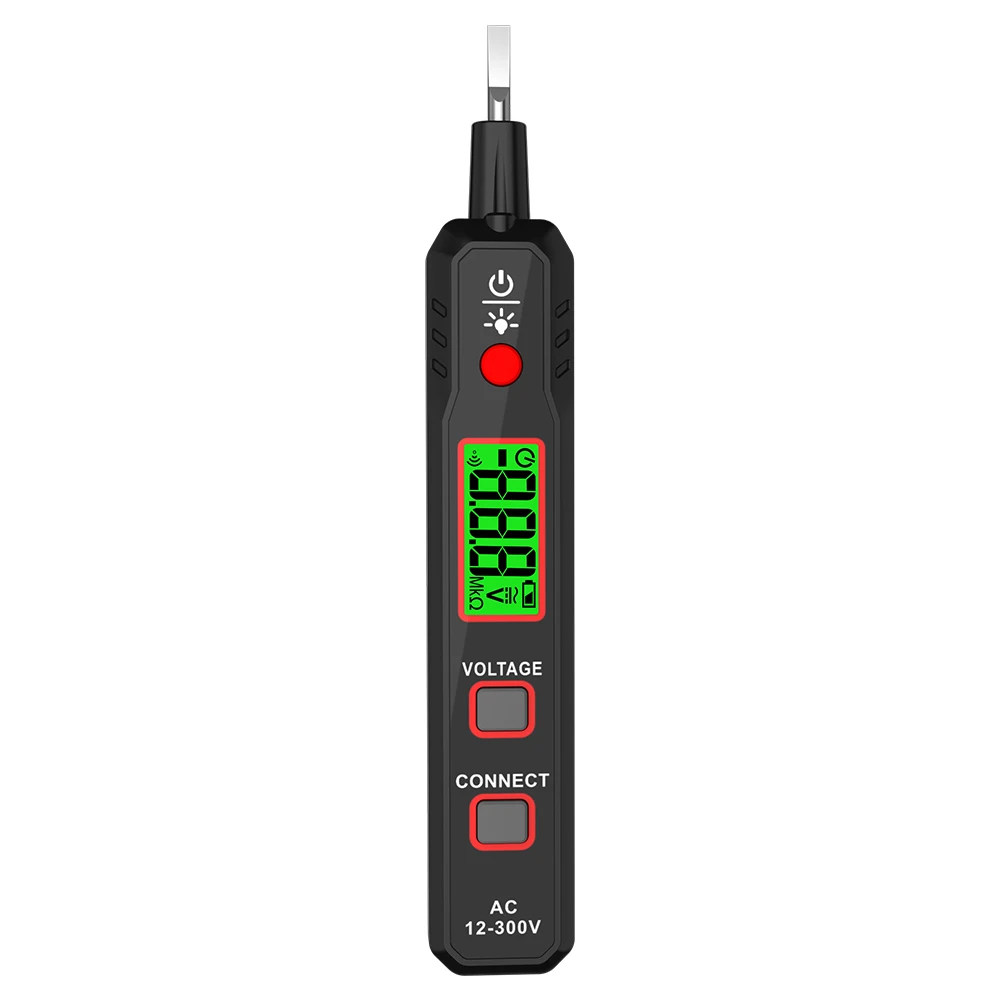

ปากกาทดสอบการสัมผัส: เครื่องมือตรวจจับที่รับสัญญาณไฟฟ้าโดยการสัมผัสกับร่างกายที่มีประจุ มักจะมีรูปร่างเหมือนไขควงปากแบน ซึ่งสามารถใช้เป็นปากกาทดสอบและไขควงปากแบนได้ ในรูปแบบของปากกาและแสดงข้อมูลการวัดโดยตรงบนหน้าต่าง LCD
ปากกาทดสอบแบบเหนี่ยวนำ: ใช้การทดสอบแบบเหนี่ยวนำโดยไม่มีการสัมผัสทางกายภาพ และสามารถตรวจสอบแรงดันไฟฟ้าบนสายควบคุม ตัวนำ และซ็อกเก็ต หรือตรวจสอบตำแหน่งวงจรเปิดตามสายไฟ ความปลอดภัยส่วนบุคคลของเจ้าหน้าที่ทดสอบสามารถรับประกันได้ในระดับสูงสุด
