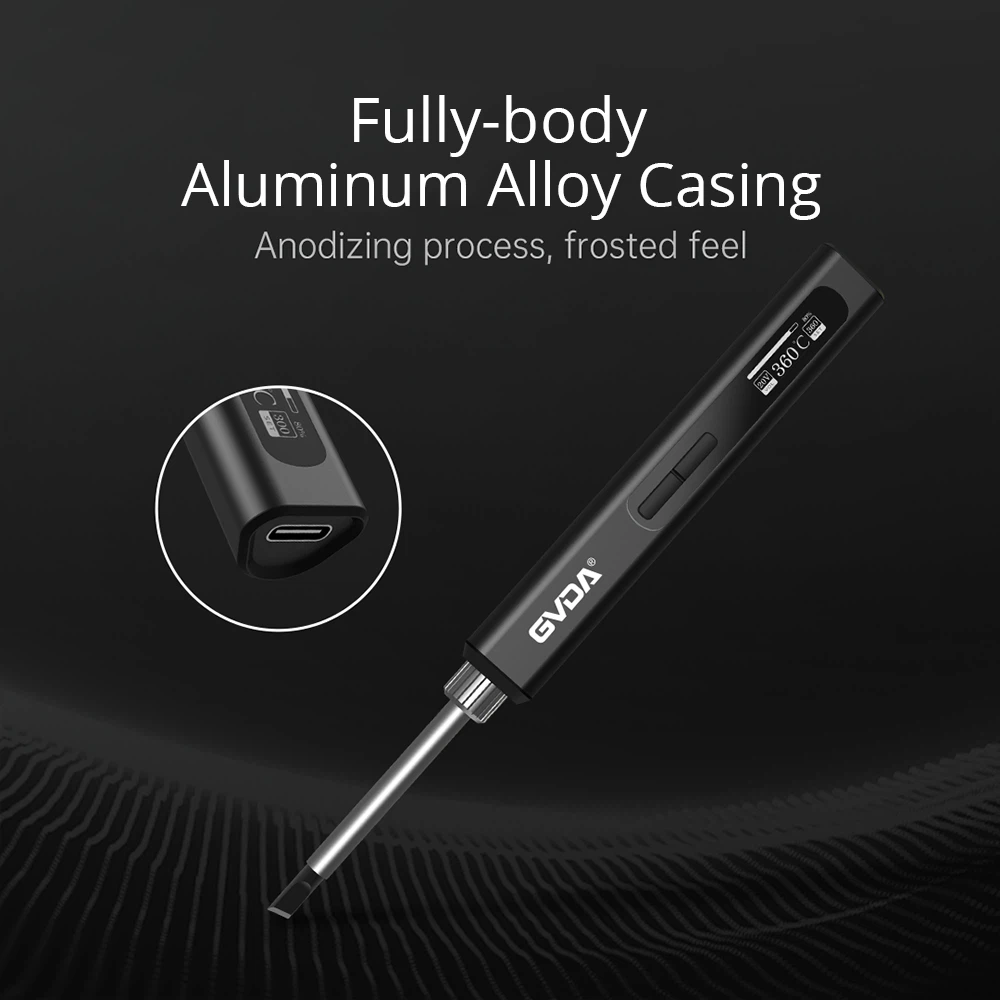

หนึ่ง: ทำความคุ้นเคยกับหัวแร้งไฟฟ้า นี่คือเครื่องมือเชื่อมที่ใช้บ่อยที่สุด
1. วัตถุประสงค์: เพื่อให้ความร้อนและหลอมละลายบริเวณงานเชื่อม พลังงานไฟฟ้าจะเปลี่ยนเป็นพลังงานความร้อน การเชื่อมจะมีประสิทธิภาพหรือไม่ ส่วนใหญ่ขึ้นอยู่กับการจัดการที่ดี โดยทั่วไป ความร้อนที่เกิดขึ้นและอุณหภูมิของปลายหัวแร้งจะเพิ่มขึ้นตามกำลังของหัวแร้งไฟฟ้า


2. หัวแร้งไฟฟ้าโดยทั่วไปมีกำลังไฟ 20W, 25W, 30W, 40W, 60W และ 100W

3. มีตัวเลือกการทำความร้อนภายในและภายนอกสำหรับหัวแร้งไฟฟ้า

4. อุปกรณ์ดูดดีบุกที่ใช้บ่อย แหนบ กำไลไฟฟ้าสถิต คีมปากเฉียง และฟองน้ำดูดซับเป็นอุปกรณ์เสริมสำหรับหัวแร้งบัดกรี


สอง: การป้องกันเมื่อใช้หัวแร้งไฟฟ้า
1. การตั้งค่าหัวแร้งก่อนใช้งาน
ก่อนใช้งาน หัวแร้งไฟฟ้าจะต้องได้รับการบรรจุกระป๋อง ขั้นตอนที่แม่นยำคือการทำให้หัวแร้งไฟฟ้าร้อน ละลายดีบุก จากนั้นใช้ลวดดีบุกทาที่ปลายหัวแร้งเพื่อให้หุ้มอยู่ในดีบุก (หมายเหตุ: การสูบบุหรี่ระหว่างขั้นตอนการทำความร้อนเป็นปฏิกิริยาทั่วไปสำหรับหัวแร้งที่ซื้อมาใหม่)


2. เรียนรู้ท่าทางที่เหมาะสมสำหรับการทำงาน
สามารถปกป้องสุขภาพร่างกายและจิตใจของผู้ปฏิบัติงาน และลดอุบัติเหตุในที่ทำงาน ระยะห่างจากหัวแร้งถึงจมูกโดยทั่วไปควรมีอย่างน้อย 20 ซม. และโดยปกติคือ 30 ซม. เพื่อลดอันตรายจากสารเคมีที่ระเหยเมื่อฟลักซ์ได้รับความร้อน และเพื่อลดการสูดดมก๊าซอันตราย


3. ตรวจสอบว่าแรงดันไฟฟ้าที่ใช้ตรงกับแรงดันไฟฟ้าปกติของหัวแร้งก่อนเริ่มบัดกรี

4. ควรใช้สายดินที่แข็งแรงสำหรับหัวแร้งไฟฟ้า

5. สวมสายรัดข้อมือป้องกันไฟฟ้าสถิตที่มีการต่อสายดินอย่างถูกต้องเสมอเมื่อใช้หัวแร้ง (หมายเหตุ: สายดินสำหรับหัวแร้งและเครื่องกำเนิดไฟฟ้าสถิตต้องแยกออกจากกัน)

6. หัวแร้งไฟฟ้าต้องไม่ถูกกระแทก ถอดประกอบ หรือติดตั้งโดยพลการหลังจากเปิดเครื่องแล้ว

7. หัวแร้งไฟฟ้าต้องเก็บไว้ในที่แห้งและไม่ควรใช้ในสภาพที่มีฝนตกชุกหรือฝนตกมากเกินไป


8. ถอดสายไฟออกก่อนที่จะถอดปลายหัวแร้งออก

9. หลังจากปิดไฟฟ้าแล้ว ให้เคลือบปลายหัวแร้งด้วยกระป๋องเพื่อป้องกันโดยใช้ความร้อนที่เหลืออยู่

10. ทันทีที่ปลายหัวแร้งพัฒนาชั้นของออกไซด์สีดำ ให้เช็ดออกด้วยฟองน้ำซับน้ำแล้วชุบทันที (หลีกเลี่ยงการใช้มีดขูด)

11. ออกไซด์ของดีบุก เม็ดดีบุก และตะกรันจะถูกรวบรวมโดยใช้ฟองน้ำ เพียงเพื่อจะขึ้นจากน้ำ ขอแนะนำให้บีบด้วยมือของคุณ


12. คุณไม่ควรเปิดหัวแร้งไฟฟ้าทิ้งไว้เป็นเวลานานโดยไม่ได้ใช้งาน สิ่งนี้จะเพิ่มออกซิเดชั่นอย่างรวดเร็วและจำกัดอายุการใช้งานของหัวแร้งโดยทำให้แกนกลางไหม้ การให้ความร้อนเป็นเวลานานจะทำให้ปลายหัวแร้งเกิดการออกซิไดซ์ และอาจถึงขั้น "ไหม้" และหยุด "กิน" ในเวลาเดียวกัน ดีบุก"


สาม: ประสาน
โลหะบัดกรีเป็นโลหะที่หลอมละลายได้ซึ่งช่วยให้นำส่วนประกอบต่างๆ มาต่อเข้ากับจุดเชื่อมต่อบนแผงวงจรพิมพ์ได้ ดีบุก (Sn) เป็นโลหะสีเงินสีขาวอ่อน หลอมละลายได้ โดยมีจุดหลอมเหลว 232 องศา มีคุณสมบัติทางเคมีที่เสถียรที่อุณหภูมิห้อง ไม่ออกซิไดซ์ง่าย ไม่สูญเสียความแวววาวของโลหะ และทนทานต่อการกัดกร่อนในชั้นบรรยากาศได้ดี ตะกั่ว (Pb) เป็นโลหะอ่อนสีฟ้าขาวที่มีจุดหลอมเหลว 327 องศา ตะกั่วที่มีความบริสุทธิ์สูงมีความต้านทานการกัดกร่อนในชั้นบรรยากาศสูงและมีความเสถียรทางเคมีที่ดี แต่เป็นอันตรายต่อร่างกายมนุษย์ การเติมตะกั่วในสัดส่วนที่แน่นอนและโลหะอื่นๆ อีกเล็กน้อยลงในดีบุกจะทำให้ดีบุกมีจุดหลอมเหลวต่ำ ไหลได้ดี ยึดเกาะกับส่วนประกอบและสายไฟได้ดี มีความแข็งแรงเชิงกลสูง การนำไฟฟ้าดี ไม่ออกซิไดซ์ง่าย ต้านทานการกัดกร่อนได้ดี ตัวประสานสว่าง ประสานที่สวยงามโดยทั่วไปเรียกว่าประสาน โลหะบัดกรีสามารถแบ่งออกได้เป็น 15 ประเภทตามปริมาณของดีบุก และสามเกรดคือ S, A และ B ตามองค์ประกอบทางเคมีของปริมาณดีบุกและสิ่งสกปรก Filiform solder มักใช้ในการบัดกรีด้วยมือ (ยังมีสารบัดกรีไร้สารตะกั่วที่เป็นมิตรกับสิ่งแวดล้อมซึ่งใช้กันทั่วไปในขณะนี้)

สี่: ฟลักซ์
โดยทั่วไปฟลักซ์สามารถแบ่งออกเป็นฟลักซ์อนินทรีย์ ฟลักซ์อินทรีย์ และฟลักซ์เรซิน ซึ่งสามารถละลายและขจัดออกไซด์บนผิวโลหะและห่อหุ้ม
ล้อมรอบพื้นผิวของโลหะเพื่อแยกออกจากอากาศและป้องกันไม่ให้โลหะออกซิไดซ์เมื่อได้รับความร้อน มันสามารถลดแรงตึงผิวของการบัดกรีหลังจากการหลอมซึ่งเอื้อต่อการเปียกของประสาน (ขัดสนฟลักซ์เรซินธรรมชาติ)
