แคลมป์มิเตอร์ประกอบด้วยอะไรบ้าง
คุณสมบัติผลิตภัณฑ์ของแคลมป์แอมมิเตอร์
1. ไฟแสดงสถานะแรงดันต่ำ การเก็บรักษาข้อมูล ปิดอัตโนมัติ, เฟสเดียว, สามเฟสสามสาย, สามเฟสสี่สายวัดกำลัง
2. วัดแรงดันไฟ AC, กระแสไฟ AC, ค่าสูงสุดของแรงดันไฟ AC, ค่าสูงสุดของกระแสไฟ AC, กำลังไฟฟ้าที่ใช้งาน, กำลังไฟฟ้ารีแอกทีฟ, กำลังไฟฟ้าปรากฏ (เฟสเดียวหรือสามเฟส), ตัวประกอบกำลัง, มุมเฟส, การตรวจจับลำดับเฟส
3. ฮาร์มอนิกวงจรไฟฟ้ากระแสสลับ (สูงสุด 20 เท่า) และการบิดเบือนฮาร์มอนิกทั้งหมด
4. การวัด True RMS สามารถวัดกระแสที่ใช้งานได้อย่างแม่นยำเมื่อกระแสไม่เป็นบวก
5. การวัดพลังงานไฟฟ้าสามารถแสดงเวลาการวัดในเวลาเดียวกัน และสามารถเลือกแหล่งจ่ายไฟที่วัดได้เพื่อจ่ายพลังงานให้กับเครื่องมือ และสามารถทำการวัดพลังงานไฟฟ้าในระยะยาวได้
6. การตรวจจับลำดับเฟส: ไปข้างหน้า, ย้อนกลับ, การสูญเสียเฟส (ในกรณีของโหลดที่สมดุลสามเฟส)
7. บันทึก: บันทึกค่าสูงสุดและค่าต่ำสุด (ในกรณีการวัดแรงดัน, กระแส, กำลังไฟฟ้าที่ใช้งานและกำลังไฟฟ้าปฏิกิริยา)
8. การจัดเก็บข้อมูล: เก็บข้อมูล 100 ชุดและอัปโหลดไปยังซอฟต์แวร์การสื่อสารของพีซีผ่านอินเทอร์เฟซการสื่อสาร RS232 ที่แยกด้วยโฟโตอิเล็กทริก
โครงสร้างของแคลมป์แอมมิเตอร์
แคลมป์มิเตอร์มักใช้เป็นแอมป์มิเตอร์แบบไฟฟ้ากระแสสลับและมีหัวแคลมป์อยู่ที่หัวมิเตอร์ เมื่อทำการวัดกระแส แคลมป์มิเตอร์ไม่จำเป็นต้องเชื่อมต่อกับวงจรที่จะทดสอบ เพียงแค่ผ่านสายไฟของแหล่งจ่ายไฟ (เส้นเดียวเท่านั้น) ผ่านขากรรไกร ก็สามารถวัดกระแสได้โดยตรง

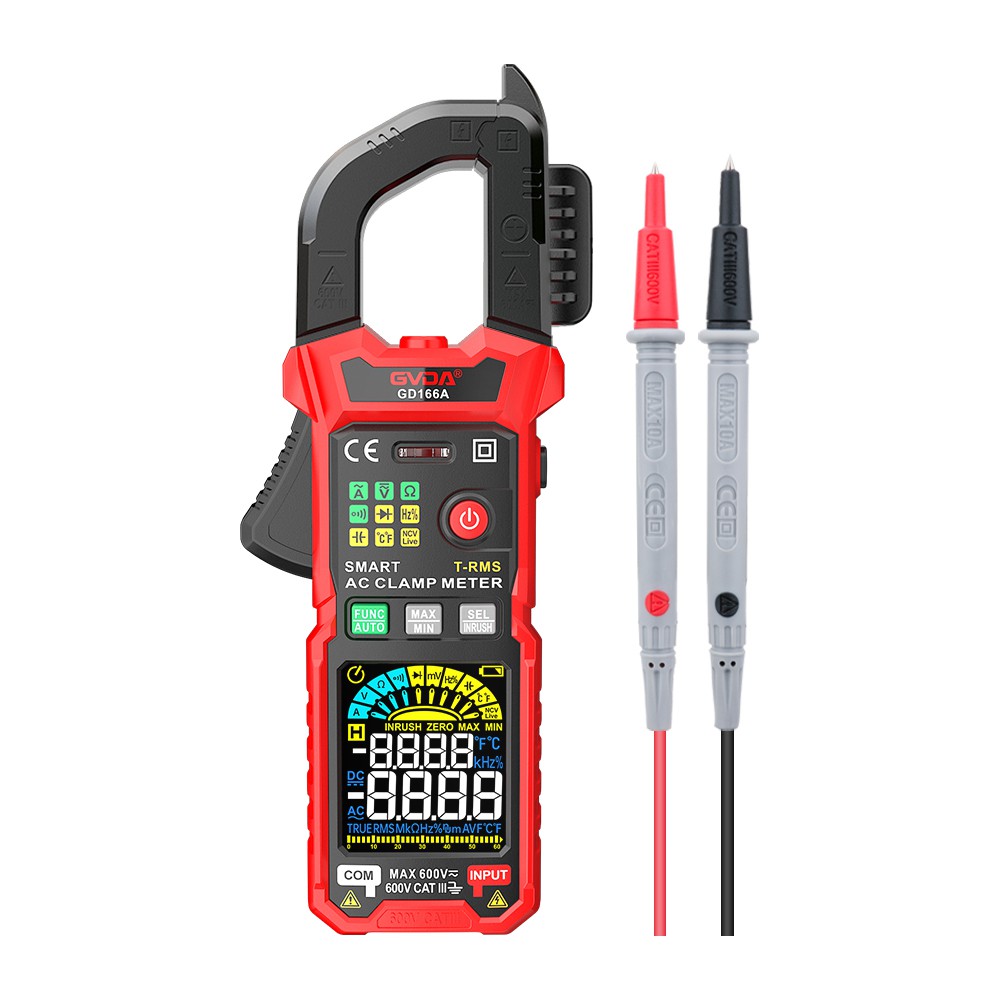

ส่วนใหญ่ประกอบด้วยหัวแคลมป์ ทริกเกอร์แคลมป์ ปุ่มพัก ปุ่มฟังก์ชัน หน้าจอ LCD แจ็คสายวัดทดสอบ และสายวัดทดสอบสีแดงและดำสองสาย หัวหนีบใช้สำหรับหนีบสายไฟเพื่อวัดกระแส และสายวัดทดสอบสีแดงและสีดำส่วนใหญ่จะใช้เพื่อเชื่อมต่อแคลมป์มิเตอร์เพื่อวัดความต้านทานและแรงดันไฟฟ้า
หัวแคลมป์ใช้เป็นหลักในการหนีบสายไฟที่กำลังทดสอบเมื่อวัดกระแสไฟ AC และใช้หลักการของหม้อแปลงกระแสเพื่อตรวจจับกระแสของสายไฟ
ทริกเกอร์ของคีมใช้เป็นหลักในการเปิดและปิดคีม เมื่อกด คีมจะเปิด และเมื่อปล่อย คีมจะปิด
ปุ่มพักสายส่วนใหญ่จะใช้เพื่อเก็บข้อมูลที่วัดได้เมื่อทำการทดสอบวงจรอิเล็กทรอนิกส์ เพื่ออำนวยความสะดวกในการอ่านข้อมูลที่บันทึกไว้
ลูกบิดฟังก์ชั่นมุ่งเป้าไปที่คุณสมบัติอเนกประสงค์ของแคลมป์มิเตอร์เป็นหลัก และตั้งค่าช่วงที่สอดคล้องกันสำหรับการตรวจจับต่างๆ
จอแสดงผลคริสตัลเหลวส่วนใหญ่ใช้เพื่อแสดงข้อมูล เช่น ข้อมูลการทดสอบ หน่วยข้อมูล และช่วงที่เลือก
ช่องเสียบสายวัดทดสอบส่วนใหญ่จะใช้เพื่อเชื่อมต่อปลั๊กสายวัดของสายวัดทดสอบและอุปกรณ์ทดสอบฉนวน ต่อสายทดสอบสีแดงเข้ากับแจ็ค VΩ และสายวัดทดสอบสีดำเข้ากับขั้วต่อสายดิน
แอมมิเตอร์ AC แบบหนีบนั้นโดยพื้นฐานแล้วประกอบด้วยหม้อแปลงกระแสไฟฟ้าและเครื่องมือเรียงกระแส ลวดนำกระแสไฟฟ้าที่วัดได้จะเทียบเท่ากับขดลวดเดิมของหม้อแปลงกระแสไฟฟ้า และขดลวดทุติยภูมิของหม้อแปลงกระแสไฟฟ้าจะอยู่บนแกนเหล็ก , ขดลวดทุติยภูมิเชื่อมต่อกับเครื่องมือของระบบสัตยาบัน ตามความสัมพันธ์ตามสัดส่วนที่แน่นอนระหว่างขดลวดปฐมภูมิและขดลวดทุติยภูมิของหม้อแปลงกระแส เครื่องมือเรียงกระแสสามารถแสดงค่าปัจจุบันของเส้นที่วัดได้
แคลมป์มิเตอร์ AC-DC เป็นเครื่องมือระบบแม่เหล็กไฟฟ้า ลวดนำกระแสไฟฟ้าที่วัดได้ซึ่งวางอยู่ในขากรรไกรจะทำหน้าที่เป็นขดลวดกระตุ้น และฟลักซ์แม่เหล็กจะก่อตัวเป็นวงในแกนเหล็ก หันเห, รับการอ่าน. เนื่องจากการเบี่ยงเบนไม่ได้รับผลกระทบจากกระแสการวัด จึงสามารถวัดกระแส AC และ DC ได้
