โครงสร้างของแอมป์มิเตอร์แบบแคลมป์ออนมีอะไรบ้าง?
แคลมป์มิเตอร์มักจะใช้เป็นแอมป์มิเตอร์แบบ AC มีหัวแคลมป์อยู่บนหัว เวลาวัดกระแส ไม่ต้องต่อแคลมป์มิเตอร์กับวงจรที่จะวัด มีเพียงสายไฟ (สายเดียว) ผ่าน ขากรรไกรคุณสามารถวัดกระแสได้โดยตรง

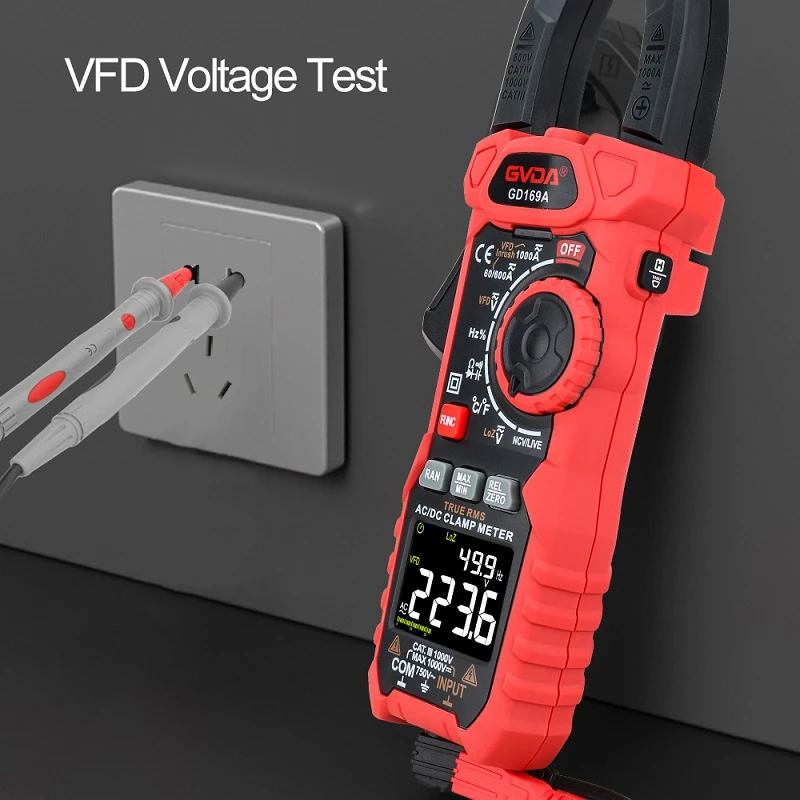

ส่วนใหญ่ประกอบด้วยหัวหนีบ, ทริกเกอร์หัวหนีบ, ปุ่มพัก, ปุ่มฟังก์ชั่น, จอ LCD, แจ็คปากกามิเตอร์และปากกาสีแดงและสีดำ หัวแคลมป์ใช้สำหรับยึดสายไฟเพื่อวัดกระแส และปากกาสีแดงและสีดำส่วนใหญ่จะใช้เชื่อมต่อแคลมป์มิเตอร์เพื่อวัดความต้านทานและแรงดันไฟฟ้า
หัวแคลมป์ส่วนใหญ่จะใช้เพื่อยึดสายไฟที่วัดได้เมื่อทำการวัดกระแสไฟ AC โดยใช้หลักการหม้อแปลงกระแสไฟฟ้าเพื่อตรวจจับกระแสไฟของสายไฟ
ทริกเกอร์หัวหนีบส่วนใหญ่จะใช้เพื่อเปิดและปิดหัวหนีบ เมื่อกดหัวหนีบจะเปิดอยู่ เมื่อปล่อยหัวหนีบจะปิด
ปุ่มพักส่วนใหญ่จะใช้เพื่อเก็บข้อมูลที่วัดได้เมื่อตรวจจับอิเล็กทรอนิกส์วงจรเพื่อความสะดวกในการอ่านข้อมูลที่บันทึกไว้
ปุ่มฟังก์ชั่นเป็นส่วนใหญ่สำหรับลักษณะของแคลมป์มิเตอร์อเนกประสงค์ สำหรับการทดสอบที่แตกต่างกันเพื่อกำหนดช่วงที่สอดคล้องกัน
จอแสดงผล LCD ส่วนใหญ่จะใช้สำหรับแสดงข้อมูลการทดสอบ หน่วยข้อมูล การเลือกช่วง และอื่นๆข้อมูล.
แจ็คปากกามิเตอร์ส่วนใหญ่จะใช้สำหรับเชื่อมต่อปลั๊กตะกั่วของปากกามิเตอร์และอุปกรณ์ทดสอบฉนวน ปากกาสีแดงเชื่อมต่อกับแจ็ค VΩ และปากกาสีดำเชื่อมต่อกับขั้วต่อกราวด์
แอมป์มิเตอร์แบบหนีบ AC เป็นหลักโดยหม้อแปลงกระแสและเครื่องมือวัดระบบวงจรเรียงกระแสประกอบด้วยลวดที่นำกระแสที่วัดได้เทียบเท่ากับขดลวดเดิมของหม้อแปลงกระแสในแกนกลางของหม้อแปลงกระแสคือด้านรองของขดลวด, ด้านรองของขดลวดและเครื่องมือวัดระบบวงจรเรียงกระแสที่เชื่อมต่ออยู่ ตามหม้อแปลงกระแสดั้งเดิม รองขดลวดระหว่างการเปลี่ยนแปลงสัดส่วนบางอย่าง เครื่องมือระบบวงจรเรียงกระแสจะสามารถแสดงค่าปัจจุบันของเส้นที่วัดได้
แคลมป์มิเตอร์ AC และ DC เป็นเครื่องมือแม่เหล็กไฟฟ้าที่วางอยู่ในขากรรไกรของลวดนำกระแสที่วัดได้เป็นคอยล์กระตุ้น ฟลักซ์แม่เหล็กในแกนเพื่อสร้างวงจร กลไกการวัดแม่เหล็กไฟฟ้าจะอยู่ตรงกลางของรอยบากแกนโดย การกระทำของสนามแม่เหล็กและการโก่งตัวเพื่อให้ได้ค่าที่อ่านได้ เนื่องจากการโก่งตัวไม่ได้รับผลกระทบจากกระแสการวัด จึงสามารถวัดกระแส AC และ DC ได้
