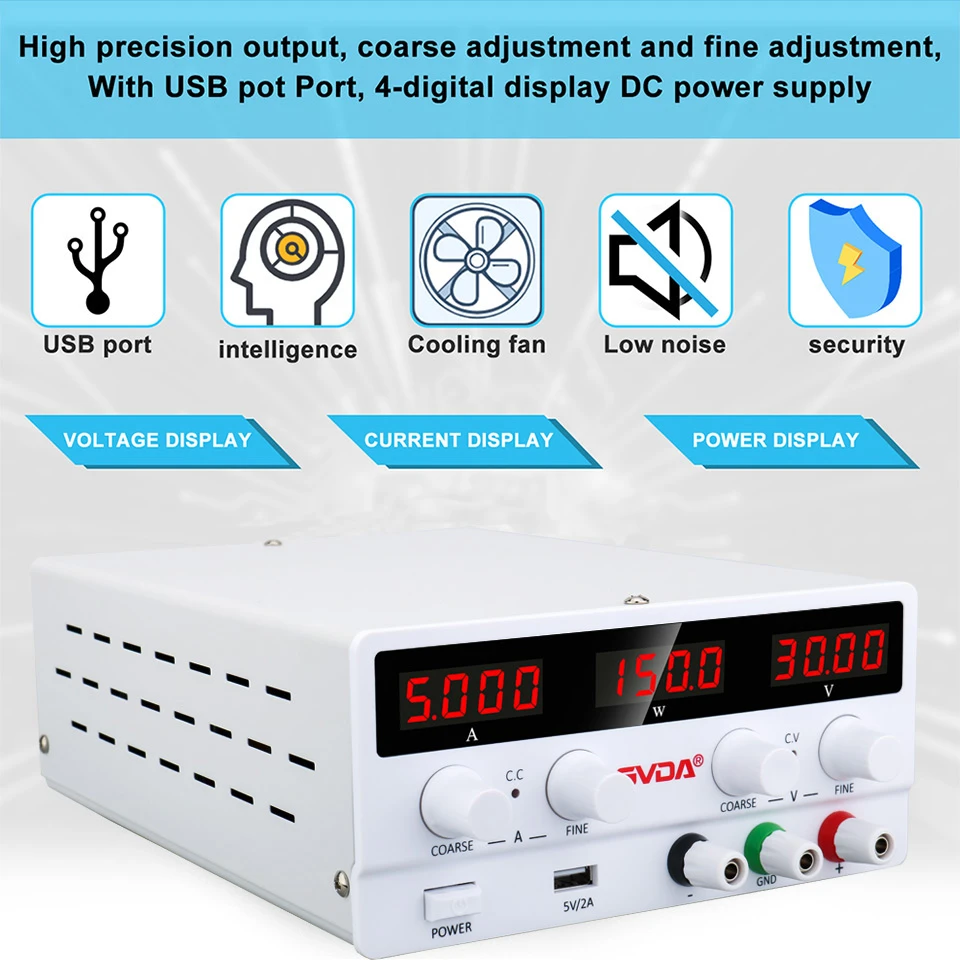

เหตุใดอุปกรณ์จ่ายไฟที่มีแรงดันไฟฟ้าคงที่จึงถูกนำมาใช้กันอย่างแพร่หลาย
วิธีการจำแนกประเภทแหล่งจ่ายไฟที่มีการควบคุมตามประเภทของแหล่งจ่ายไฟขาออก แหล่งจ่ายไฟที่มีการควบคุม DC และแหล่งจ่ายไฟที่มีการควบคุม AC; ตามการเชื่อมต่อระหว่างวงจรควบคุมและแหล่งจ่ายไฟควบคุมชุดโหลดและแหล่งจ่ายไฟควบคุมแบบขนาน ตามสถานะการทำงานของแหล่งจ่ายไฟที่มีการควบคุมเชิงเส้นของท่อปรับและแหล่งจ่ายไฟที่มีการควบคุมแบบสวิตช์ ตามประเภทของวงจรแบ่งออกเป็นแหล่งจ่ายไฟที่มีการควบคุมอย่างง่ายและแหล่งจ่ายไฟที่มีการควบคุมป้อนกลับและอื่น ๆ
ข้อดีและข้อเสียของการเปลี่ยนแหล่งจ่ายไฟที่มีการควบคุม
ข้อดี:
"การสลับแหล่งจ่ายไฟที่มีการควบคุม" และ "แหล่งจ่ายไฟที่มีการควบคุมประเภทการปรับซีรีส์" เมื่อเทียบกับการประหยัดพลังงาน ปรับให้เข้ากับการเปลี่ยนแปลงความสามารถในการใช้พลังงานที่แข็งแกร่ง ช่วงปรับแรงดันไฟฟ้าขาออก ท่อสวิตชิ่งสามารถรับระดับแรงดันไฟฟ้าที่แตกต่างกันของแหล่งจ่ายไฟได้สะดวก ขนาดเล็ก น้ำหนักเบา และข้อดีอื่นๆ อีกมากมาย และได้รับการยอมรับอย่างกว้างขวาง ข้อดีและได้รับการยอมรับอย่างแพร่หลาย
(1) การใช้พลังงานขนาดเล็ก ประสิทธิภาพสูง
(2) ขนาดเล็กน้ำหนักเบา
(3) ช่วงการรักษาแรงดันไฟฟ้าที่กว้าง
(4) ประสิทธิภาพการกรองได้รับการปรับปรุงอย่างมาก ดังนั้นความจุและปริมาตรของตัวเก็บประจุตัวกรองจึงลดลงอย่างมาก
(5) รูปแบบวงจรยืดหยุ่น
หลักการทำงาน: แรงดันไฟฟ้ากระแสตรงที่แก้ไขและกรองถูกจัดเตรียมโดย R1 ไปที่ฐานของท่อควบคุม เพื่อให้การนำท่อควบคุม แรงดันไฟฟ้าในการนำ V1 ผ่าน RP, R2 เพื่อให้การนำ V2 ตามด้วย V3 ด้วย การนำไฟฟ้าซึ่งเป็นตัวปล่อยและตัวสะสมของแรงดันไฟฟ้า V1, V2, V3 จะไม่เปลี่ยนแปลงอีกต่อไป (บทบาทของท่อควบคุมแรงดันไฟฟ้าจะเหมือนกับบทบาทของตัวควบคุมทุกประการ) ปรับ RP คุณจะได้แรงดันเอาต์พุตที่ราบรื่น อัตราส่วน R1, RP, R2 และ R3 จะกำหนดค่าแรงดันเอาต์พุตของวงจร
ความแตกต่างระหว่างแหล่งจ่ายไฟแบบควบคุมเชิงเส้นและแหล่งจ่ายไฟแบบสวิตชิ่ง
การสลับแหล่งจ่ายไฟที่มีการควบคุมคือการเปลี่ยน DC ให้เป็นพัลส์ความถี่สูง จากนั้นจึงแปลงแม่เหล็กไฟฟ้าเพื่อให้เกิดการแปลงแรงดันไฟฟ้าและการควบคุมแรงดันไฟฟ้า แหล่งจ่ายไฟแบบควบคุมเชิงเส้นเชื่อมต่อโดยตรงแบบอนุกรมโดยมีองค์ประกอบปรับที่ควบคุมได้เพื่อแบ่งแรงดันไฟฟ้ากระแสตรงอินพุตเพื่อให้ทราบถึงการแปลงแรงดันไฟฟ้าและการรักษาเสถียรภาพ ซึ่งโดยพื้นฐานแล้วเทียบเท่ากับการเชื่อมต่อตัวต้านทานแบบปรับค่าได้แบบอนุกรม
การสลับแหล่งจ่ายไฟที่มีการควบคุมประสิทธิภาพสูง และสามารถเพิ่มหรือเพิ่มได้ แหล่งจ่ายไฟแบบควบคุมเชิงเส้นสามารถลดแรงดันไฟฟ้าลงได้เท่านั้น และประสิทธิภาพต่ำ การสลับแหล่งจ่ายไฟที่มีการควบคุมจะทำให้เกิดการรบกวนความถี่สูง แหล่งจ่ายไฟที่มีการควบคุมเชิงเส้นไม่มีการรบกวน
