การวิเคราะห์แผนผังของวงจร CMOS เชื่อมหัวแร้งไฟฟ้า
เมื่อบัดกรีวงจร CMOS เนื่องจากอิมพีแดนซ์อินพุตสูงมาก ไฟฟ้าเหนี่ยวนำที่ปลายหัวแร้งก็เพียงพอแล้วที่จะทำให้วงจร CMOS พัง เมื่อทำการบัดกรีวงจร CMOS มือสมัครเล่นจะต้องต่อปลายหัวแร้งเข้ากับกราวด์ หรือถอดปลั๊กไฟก่อนทำการเชื่อมซึ่งไม่สะดวกอย่างยิ่ง โดยเฉพาะอย่างยิ่งเมื่อจำเป็นต้องเชื่อมจุดบัดกรีหลายจุดในคราวเดียว ขั้นตอนการเสียบปลั๊กและถอดปลั๊กบ่อยๆ นั้นไม่สะดวกอย่างยิ่ง นอกจากนี้. บางครั้งอุณหภูมิไม่เพียงพอกับหัวแร้งไฟฟ้า 20W และหากคุณเปลี่ยนไปใช้หัวแร้งไฟฟ้า 20W หรือมากกว่า อุณหภูมิก็จะสูงเกินไปเสมอ ดังนั้น สะดวกในการปรับอุณหภูมิของหัวแร้งไฟฟ้าและถอดปลั๊กไฟ

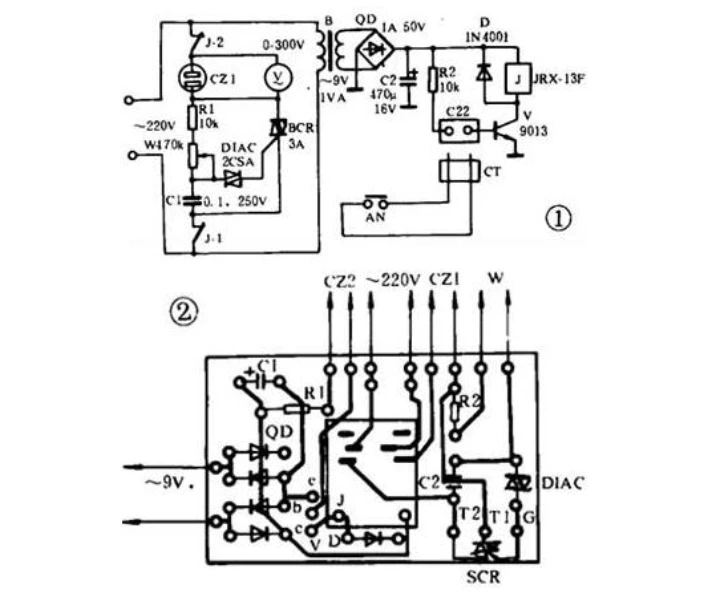

หลักการของวงจรในรูปที่ 1 ประกอบด้วยวงจรสวิตช์ทรานซิสเตอร์และวงจรควบคุมแรงดันไทริสเตอร์ และแผนภาพกระดานพิมพ์แสดงในรูปที่ 2 ตอนนี้เราจะอธิบายปัญหาการผลิตโดยสังเขปเท่านั้น: ควรติดตั้งปุ่ม AN บนที่จับของ หัวแร้งและควรเป็นตำแหน่งที่กดได้สะดวกระหว่างการบัดกรี ด้านหลังของแผงวงจรเชื่อมต่อกับที่จับของหัวแร้งด้วยอีพอกซีเรซิน และขั้วทั้งสองของสายตะกั่วถูกบัดกรีเข้ากับขั้วทั้งสองของแผงวงจรด้วยสายหุ้มบาง ความยาวของลวดควรเท่ากับความยาวของสายไฟของหัวแร้ง และควรวางทั้งสองอย่างไว้ในปลอกพลาสติกแบบอ่อน
ปลายทั้งสองของสายปุ่มเชื่อมต่อกับปลั๊กโคแอกเชียลหรือปลั๊กกล้วย (รูป CT) และซ็อกเก็ต CZ2 นั้นเข้าคู่กัน ควรใช้รีเลย์หน้าสัมผัสการแปลงสองชุด หากขั้วทั้งสองของซ็อกเก็ต CZ1 ต่อขนานกับโวลต์มิเตอร์ไฟฟ้ากระแสสลับขนาดเล็ก ก็จะสามารถใช้เป็นพารามิเตอร์ปรับอุณหภูมิได้ หากไม่มี คุณยังสามารถแกะสลักสเกลรอบแกนของโพเทนชิออมิเตอร์ W เพื่อให้คุณสามารถจับอุณหภูมิของหัวแร้งคร่าวๆ ได้ ส่วนประกอบในวงจรถูกเลือกตามแผนภาพ และไม่มีข้อกำหนดพิเศษ
เมื่อใช้งาน ให้เสียบปลั๊กไฟหัวแร้งและปลั๊กกระดุมเข้ากับซ็อกเก็ตที่เกี่ยวข้อง เสียบปลั๊กไฟ และปรับอุณหภูมิตามข้อกำหนดในการเชื่อม เมื่อทำการบัดกรี ก่อนที่ปลายหัวแร้งจะสัมผัสกับข้อต่อประสาน ให้กดปุ่มด้วยนิ้วของคุณ และเมื่อคุณได้ยินเสียงดึงรีเลย์ พื้นผิวของปลายหัวแร้งจะไม่ถูกชาร์จ และคุณสามารถ ประสานด้วยความมั่นใจ เมื่อออกจากจุดบัดกรี ให้ยกนิ้วขึ้น จากนั้นหัวแร้งจะร้อนขึ้น
