การจำแนกประเภทของปากกาทดสอบ
การจำแนกตามระดับของแรงดันไฟฟ้าที่วัดได้
ปากกาวัดแรงดันสูง: ใช้สำหรับโครงการ 10kv ขึ้นไป และเป็นเครื่องมือทดสอบประจำวันสำหรับช่างไฟฟ้า
ปากกาวัดแรงดันต่ำ: ใช้สำหรับการตรวจจับวัตถุที่มีประจุไฟฟ้าที่มีแรงดันไฟฟ้า 500V และต่ำกว่า
ปากกาทดสอบกระแสไฟอ่อน: ใช้สำหรับทดสอบผลิตภัณฑ์อิเล็กทรอนิกส์ แรงดันทดสอบทั่วไปคือ 6v--24v เพื่อความสะดวกในการใช้งาน หางของปากกาไฟฟ้ามักมีลวดตะกั่วพร้อมคลิปหนีบ
การจำแนกประเภทตามโหมดการติดต่อ

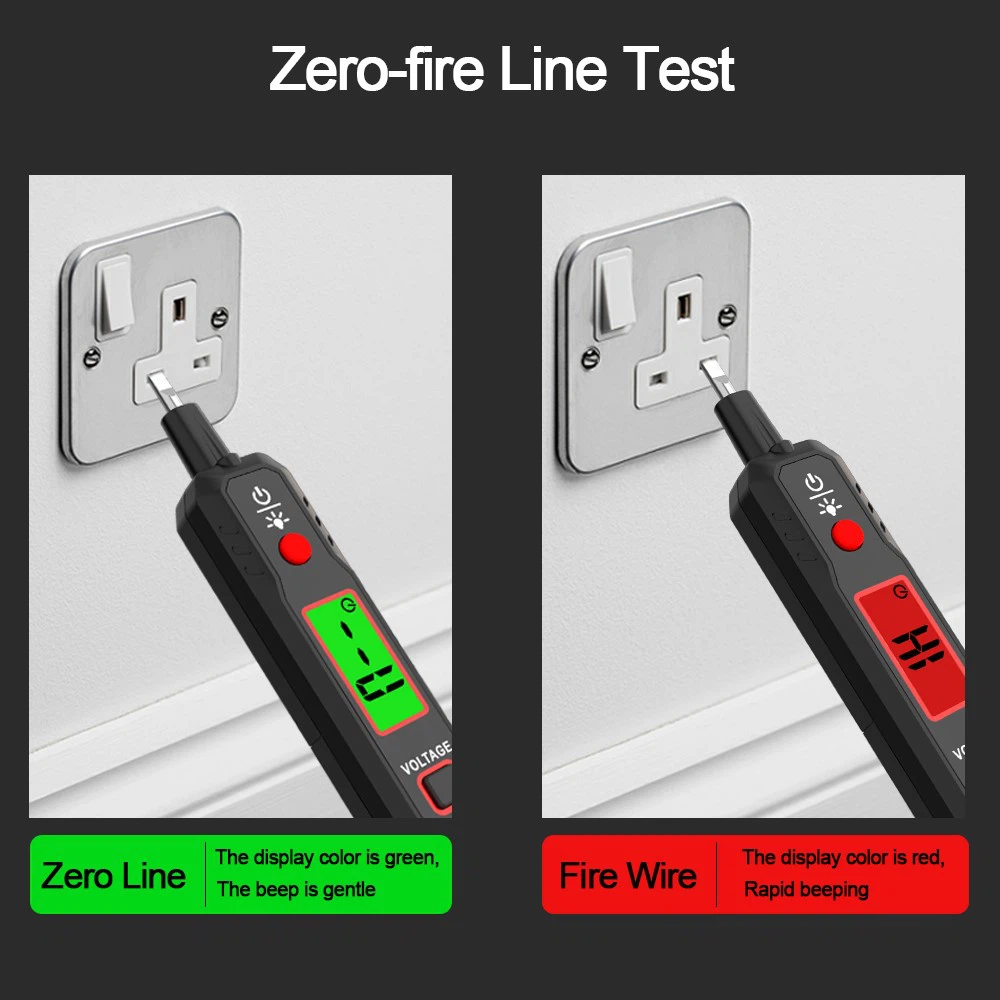

ปากกาทดสอบการสัมผัส: เครื่องมือตรวจจับที่รับสัญญาณไฟฟ้าโดยการสัมผัสกับร่างกายที่มีประจุ โดยปกติแล้วจะมีรูปร่างเหมือนไขควงปากแบน ซึ่งสามารถใช้เป็นปากกาทดสอบและไขควงปากแบนได้ ซึ่งอยู่ในรูปของปากกาและแสดงข้อมูลการวัดโดยตรงบนหน้าต่าง LCD
ดินสอทดสอบแบบเหนี่ยวนำ: ใช้การทดสอบแบบเหนี่ยวนำโดยไม่มีการสัมผัสทางกายภาพ และสามารถตรวจสอบแรงดันไฟฟ้าบนสายควบคุม ตัวนำ และเต้ารับ หรือตรวจสอบตำแหน่งวงจรเปิดตามสายไฟ ความปลอดภัยส่วนบุคคลของเจ้าหน้าที่ทดสอบสามารถรับประกันได้ในระดับสูงสุด
วิธีใช้ปากกาทดสอบ? วิธีจับและใช้ปากกาทดสอบที่ถูกต้อง
ปากกาทดสอบไฟฟ้าเป็นเครื่องมือไฟฟ้าที่ใช้ทดสอบว่ามีไฟฟ้าอยู่ในสายไฟหรือไม่ ซึ่งเรียกว่า "ปากกาไฟฟ้า" คุณรู้วิธีใช้ปากกาทดสอบไฟฟ้าและวิธีจับปากกาทดสอบไฟฟ้าที่ถูกต้องอย่างไร ต่อไปนี้เป็นวิธีการจับและใช้ปากกาทดสอบไฟฟ้าที่ถูกต้อง
วิธีที่ถูกต้องในการจับดินสอทดสอบแรงดันต่ำ
ปากกาทดสอบแรงดันต่ำที่ใช้กันทั่วไป ฝึกฝนวิธีการทดสอบแบบสองมือจับให้เชี่ยวชาญ เครื่องทดสอบแบบปากกา คลิปโลหะถูกกดลงบนฝ่ามือ นิ้วหัวแม่มือชี้และนิ้วกลางบีบตรงกลางกระบอกปากกาไฟฟ้า
ปากกาวัดไฟฟ้าแบบสิ่วแบบโรตารี ใช้นิ้วชี้กดที่ฝาโลหะส่วนหาง ใช้นิ้วหัวแม่มือ นิ้วกลาง และนิ้วนาง บีบตรงกลางแท่งพลาสติก หน้าต่างเล็ก ๆ ของหลอดนีออนมีแสงจากด้านหลัง และคุณสามารถสังเกตได้โดยหันเข้าหาตัวคุณ
แยกความแตกต่างระหว่างกระแสสลับและกระแสตรง
ปากกาไฟฟ้าวัดค่า AC และ DC, AC สว่างและ DC มืด หลอดนีออน AC ทั้งตัวสว่างและด้านข้างของหลอดนีออน DC สว่าง
ดินสอทดสอบแยกแยะขั้วบวกและขั้วลบของกระแสตรง
ในการตัดสินขั้วบวกและขั้วลบของ DC ให้ดูที่หลอดนีออนของปากกาไฟฟ้าอย่างระมัดระวัง ส่วนหน้าสว่างคือขั้วลบ และส่วนหลังสว่างคือขั้วบวก
ทดสอบและตัดสินการต่อลงดินของระบบ DC ด้วยปากกาทดสอบไฟฟ้า
ในระบบ DC ของสถานีย่อย ปากกาไฟฟ้าจะไม่สว่างขึ้นเมื่อสัมผัส หากไฟอยู่ใกล้ปลายปากกา แสดงว่ามีการต่อสายดินที่ขั้วบวก หากไฟอยู่ใกล้ที่จับ แสดงว่าความผิดปกติของกราวด์อยู่ที่ขั้วลบ
ปากกาทดสอบเพื่อตัดสินว่าสายไฟสองเส้นในวงจรไฟฟ้ากระแสสลับอยู่ในเฟสหรือนอกเฟส
ในการตัดสินว่าสายไฟทั้งสองเหมือนกันหรือต่างกัน ให้ถือปากกาไฟฟ้าในแต่ละมือ หุ้มฉนวนเท้าทั้งสองข้างจากพื้น ใช้ปากกาแต่ละด้ามแตะสายไฟ และมองที่ปากกาด้วยสองตา
