การวิเคราะห์ข้อผิดพลาดของการวัดแรงดันไฟฟ้าด้วยมัลติมิเตอร์แบบดิจิตอลและมัลติมิเตอร์แบบแอนะล็อก (ตัวชี้)
หากแรงดันไฟฟ้าที่วัดได้คือกระแสไฟฟ้าหลัก นั่นคือกระแสสลับที่มีความถี่ 50Hz และมัลติมิเตอร์ทั้งสองมีคุณสมบัติเหมาะสม ก็สามารถระบุได้ว่าความต้านทานภายในของแรงดันไฟฟ้าที่วัดได้สูงเกินไป ภายใต้ความถี่เดียวกัน ปัจจัยที่ใหญ่ที่สุดที่ส่งผลต่อผลการวัดแรงดันไฟฟ้าของมัลติมิเตอร์แบบแอนะล็อก (ตัวชี้) และมัลติมิเตอร์แบบดิจิทัลคือความแตกต่างของความต้านทานภายใน ซึ่งค่อนข้างใหญ่และไม่อยู่ในลำดับความสำคัญเดียวกัน เมื่อความต้านทานภายในของแรงดันไฟฟ้าที่วัดได้มีขนาดเล็ก ความแตกต่างจะไม่ชัดเจน เมื่อความต้านทานภายในของแรงดันไฟฟ้าที่วัดได้มีขนาดใหญ่ ผลการวัดจะแตกต่างกันอย่างมาก
ในกรณีนี้ อาจเป็นไปได้ว่าแรงดันไฟฟ้าที่วัดได้ไม่ใช่สายไฟที่มีกระแสไฟฟ้า 220V จริง หรือเป็นแรงดันไฟฟ้าที่วัดได้หลังจากที่สายไฟมีไฟฟ้าผ่านเครื่องใช้ไฟฟ้าบางชนิด หรือเป็นแรงดันไฟฟ้าของเปลือกรั่วของเครื่องใช้ไฟฟ้า
หากไม่รวมถึงความเป็นไปได้ข้างต้น ก็สามารถระบุได้ว่ามัลติมิเตอร์ตัวใดตัวหนึ่งจากสองตัวนั้นไม่ถูกต้อง และจำเป็นต้องได้รับการซ่อมแซมและสอบเทียบ
เมื่อมีข้อผิดพลาดในการวัดแรงดันไฟฟ้า ก่อนอื่นคุณต้องค้นหาความถี่ของแรงดันไฟฟ้ากระแสสลับที่วัดได้เป็น Hz? แรงดันไฟฟ้านี้เป็นคลื่นไซน์บริสุทธิ์หรือไม่?
สำหรับมัลติมิเตอร์ต่างๆ ที่มีจำหน่ายในท้องตลาดในปัจจุบัน คู่มือการใช้งานทั้งหมดจะระบุช่วงการตอบสนองความถี่และรูปคลื่นของกระแสสลับของมัลติมิเตอร์เมื่อทำการวัดแรงดันไฟฟ้ากระแสสลับ สำหรับมัลติมิเตอร์แบบดิจิทัลทั่วไป การตอบสนองความถี่โดยทั่วไปคือ 40-1000Hz และต้องใช้คลื่นไซน์ (ที่มีระดับความผิดเพี้ยนน้อยกว่าหรือเท่ากับ 1%) ไม่รับประกันความแม่นยำในการวัดของแรงดันไฟฟ้ากระแสสลับที่วัดได้เกินช่วงข้างต้น เนื่องจากวงจรแปลงไฟ AC/DC (กระแสสลับ/กระแสตรง) ภายในมัลติมิเตอร์แบบดิจิทัลส่วนใหญ่ได้รับการออกแบบโดยทั่วไปโดยใช้เครื่องขยายสัญญาณปฏิบัติการคู่กำลังต่ำ- TL062 GBW (ผลิตภัณฑ์แบนด์วิธที่ได้รับ) ของแอมพลิฟายเออร์ปฏิบัติการนี้มีจำกัด ดังนั้นมัลติมิเตอร์แบบดิจิทัลจึงไม่สามารถวัดแรงดันไฟฟ้ากระแสสลับความถี่สูงได้ (แน่นอนว่า ยังเกี่ยวข้องกับว่าตัวต้านทานแบ่งแรงดันไฟฟ้าของมัลติมิเตอร์มีการชดเชยหรือไม่)
สำหรับมัลติมิเตอร์แบบแอนะล็อก (พอยน์เตอร์) ทั่วไป (ซึ่งประดิษฐ์ขึ้นครั้งแรกโดยชาวอเมริกันและมีประวัติยาวนานถึง 100 ปี) โครงสร้างภายในของพวกมันค่อนข้างเรียบง่าย ข้างในนั้น มีเพียงหัวมิเตอร์ความไวสูง- + วงจรเรียงกระแสไดโอด + ตัวต้านทานการแบ่งแรงดันไฟฟ้า (เพื่อปรับปรุงความไว มัลติมิเตอร์แบบแอนะล็อกสองสามตัวจะเพิ่มเครื่องขยายสัญญาณ AC ซึ่งประกอบด้วยเครื่องขยายสัญญาณการทำงานระหว่างหัวมิเตอร์และตัวต้านทานแบ่งแรงดันไฟฟ้า) ดังนั้นความแม่นยำในการวัดของมัลติมิเตอร์รุ่นเก่าและราคาไม่แพงชนิดนี้จึงไม่สามารถเทียบได้กับมัลติมิเตอร์แบบดิจิตอล โดยทั่วไป ตัวต้านทานแบ่งแรงดันไฟฟ้าของมัลติมิเตอร์ประเภทนี้จะไม่มีการชดเชยความจุ ดังนั้นการตอบสนองความถี่โดยทั่วไปจะอยู่ที่ 40-400Hz
ถ้าความแตกต่างในการวัดแรงดันไฟฟ้ากระแสสลับเดียวกันระหว่างมัลติมิเตอร์ทั้งสองเครื่องคือหลายสิบโวลต์ ก่อนอื่น คุณต้องตรวจสอบเครือข่ายตัวต้านทานแบ่งแรงดันไฟฟ้าเพื่อดูว่าค่าของตัวต้านทานมีการเปลี่ยนแปลงหรือไม่ หากทุกอย่างเป็นปกติ สำหรับมัลติมิเตอร์แบบแอนะล็อก คุณสามารถตรวจสอบได้ด้วยว่าตัวชี้ของหัวมิเตอร์สามารถชี้ไปที่ตำแหน่งศูนย์ได้หรือไม่ สำหรับมัลติมิเตอร์แบบดิจิตอล คุณสามารถตรวจสอบว่าโพเทนชิออมิเตอร์การสอบเทียบของช่วงแรงดันไฟฟ้ากระแสสลับหลวมหรือไม่

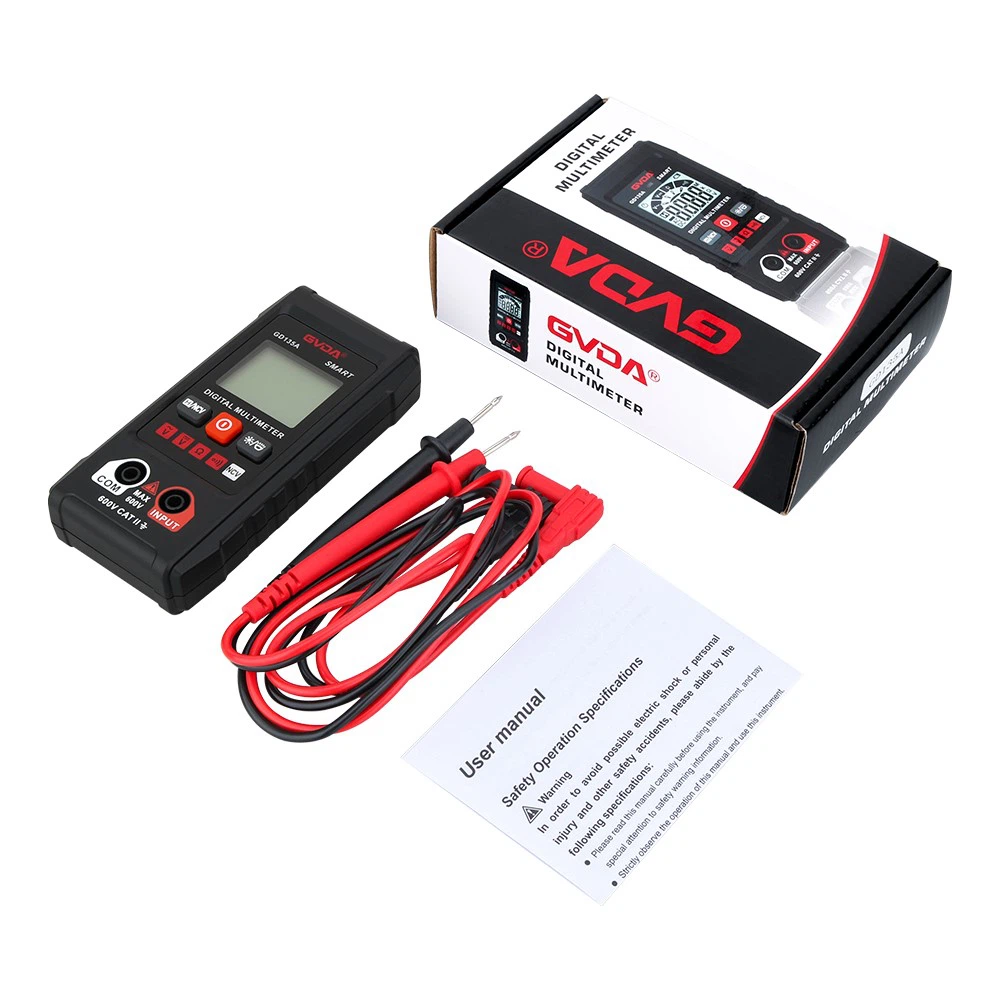

บังเอิญ หากคุณต้องการวัดแรงดันไฟฟ้ากระแสสลับของรูปคลื่นใดๆ อย่างแม่นยำ ขอแนะนำให้ซื้อมัลติมิเตอร์ True Root Mean Square (TRMS) มัลติมิเตอร์ประเภทนี้สามารถวัดแรงดันไฟฟ้ากระแสสลับของรูปคลื่นต่างๆ เช่น คลื่นไซน์ คลื่นสามเหลี่ยม และคลื่นสี่เหลี่ยมได้อย่างแม่นยำ และไม่เกี่ยวข้องกับระดับความผิดเพี้ยนแต่อย่างใด
