วิธีตรวจสอบสายไฟสด สายนิวทรัล และสายกราวด์ด้วยปากกาทดสอบ
1. กำหนดสายไฟที่มีกระแสไฟและสายไฟที่เป็นกลาง

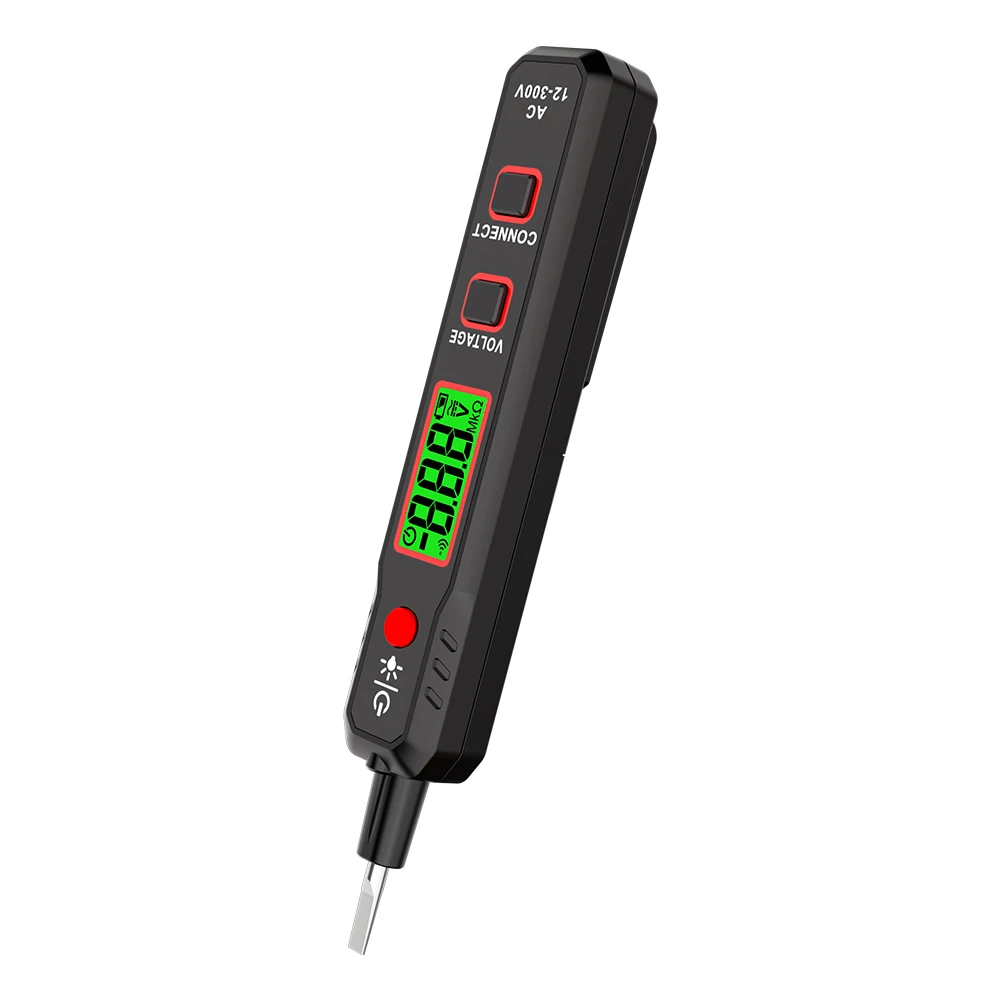

ใช้ไขควงของปากกาไฟฟ้าแตะปลายด้านหนึ่งของสายไฟ กดด้านบนด้วยนิ้วหัวแม่มือ และหากไฟสว่างอยู่ แสดงว่าสายไฟอยู่ และหากไม่ได้เปิดอยู่ จะเป็นสายไฟที่เป็นกลาง เครื่องทดสอบแรงดันไฟฟ้าแบบไม่มีคอนแทคเตอร์สามารถใช้เพื่อตรวจสอบว่าเป็นสายไฟที่มีไฟฟ้าหรือสายไฟที่มีไฟฟ้าอยู่ วิธีการใช้งาน:
(1) เมื่อปากกาไฟฟ้าอยู่ใกล้กับวัตถุที่มีแรงดันไฟฟ้า ปากกาจะส่งเสียงหึ่ง แสดงว่ามีสายไฟอยู่ ปากกาไฟฟ้านี้สามารถวัดแรงดันไฟฟ้ากระแสสลับได้ระหว่าง 90V ถึง 1000V
(2) เมื่อเข้าใกล้เส้นศูนย์โดยไม่มีแรงดันไฟฟ้า ปากกาไฟฟ้าจะไม่ส่งเสียงใดๆ เพื่อพิสูจน์ว่านี่คือเส้นศูนย์
2. ปากกาไฟฟ้าวัดสายไฟสดและสายกลาง
จับปากกาไฟฟ้าด้วยนิ้วหัวแม่มือและนิ้วกลาง และใช้นิ้วชี้จับฝาปากกาหรือตะขอปากกา อย่าสัมผัสปลายปากกาโลหะบนหัวเพื่อป้องกันไฟฟ้าช็อต
ใช้ปลายปากกาไฟฟ้าสัมผัสสายไฟแยกกัน เมื่อไฟเหนี่ยวนำภายในปากกาสว่างขึ้น แสดงว่าสายไฟนี้เป็นสายไฟที่มีกระแสไฟฟ้า ไม่เช่นนั้นจะเป็นสายนิวทรัลหรือสายกราวด์
สายไฟที่ชาร์จแล้วไม่จำเป็นต้องเป็นสายไฟที่มีกระแสไฟฟ้า ในกรณีที่เกิดข้อผิดพลาด สายไฟนิวทรัลหรือสายกราวด์อาจถูกชาร์จ ในขณะที่สายไฟที่มีกระแสไฟฟ้าอาจไม่ถูกชาร์จ
3. ใช้มัลติมิเตอร์เพื่อตรวจจับสายไฟที่มีกระแสไฟและเป็นกลาง
นอกจากนี้ยังสามารถใช้มัลติมิเตอร์เพื่อแยกแยะระหว่างสายไฟที่มีกระแสไฟและสายไฟที่เป็นกลางได้ วิธีการแยกความแตกต่างระหว่างสายไฟที่เป็นกลางและสายไฟที่มีกระแสไฟฟ้าด้วยมัลติมิเตอร์มีดังนี้:
(1) เลือกช่วงแรงดันไฟฟ้ากระแสสลับที่ 750V สำหรับมัลติมิเตอร์ โดยมีช่องเสียบ COM โพรบสีดำ แรงดันไฟฟ้าของโพรบสีแดง และช่องเสียบความต้านทาน
(2) โพรบสีดำแขวนอยู่ในอากาศ และใช้โพรบสีแดงในการวัด ให้ความสนใจกับการอ่าน โดยตัวเลขที่มากกว่าหมายถึงสายไฟที่มีกระแสไฟฟ้า และตัวเลขที่น้อยกว่าหมายถึงสายไฟที่เป็นกลาง เมื่อแยกความแตกต่างระหว่างสายนิวทรัลกับมัลติมิเตอร์ ค่านั้นสามารถละเว้นได้ โดยค่าที่มากกว่าหมายถึงสายไฟที่มีกระแสไฟฟ้า และค่าที่น้อยกว่าหมายถึงสายไฟที่เป็นกลาง
วิธีการวัดสายไฟที่เป็นกลางและสายไฟที่มีไฟฟ้าด้วยปากกาไฟฟ้า
1. แม้ว่าสายไฟทั้งสามเส้นจะมีสีเดียวกันและไม่ได้ทำเครื่องหมายไว้ในขณะนั้น แต่ก็ง่ายต่อการตรวจสอบสายไฟที่มีกระแสไฟฟ้า ไปที่สวิตช์ไฟแล้วเปิดเครื่อง จากนั้นกลับมาวัดสายไฟทั้งสามสายด้วยปากกาไฟฟ้า สายไฟเส้นหนึ่งจะทำให้ปากกาสว่างขึ้นอย่างแน่นอน และสายนี้คือสายไฟที่มีกระแสไฟฟ้า
2. หลังจากแยกสายสดแล้ว จะเหลือเพียงสายกลางและสายกราวด์เท่านั้น หากต้องการแยกแยะระหว่างสายนิวทรัลและสายกราวด์ เราจำเป็นต้องใช้เครื่องใช้ในครัวเรือนที่ใช้กันทั่วไป เช่น ที่ชาร์จโทรศัพท์มือถือ โคมไฟตั้งโต๊ะ หลอดไฟ และหม้อหุงข้าว เราสามารถใช้หลอดไฟเป็นตัวอย่างในการทดสอบสายนิวทรัลและสายกราวด์ หากหลอดไฟเปิดอยู่แสดงว่าเป็นสายไฟที่เป็นกลาง ถ้าไม่เปิดหลอดไฟแสดงว่าเป็นสายกราวด์ นี่เป็นการยืนยันสายไฟที่มีกระแสไฟและสายไฟที่เป็นกลาง
