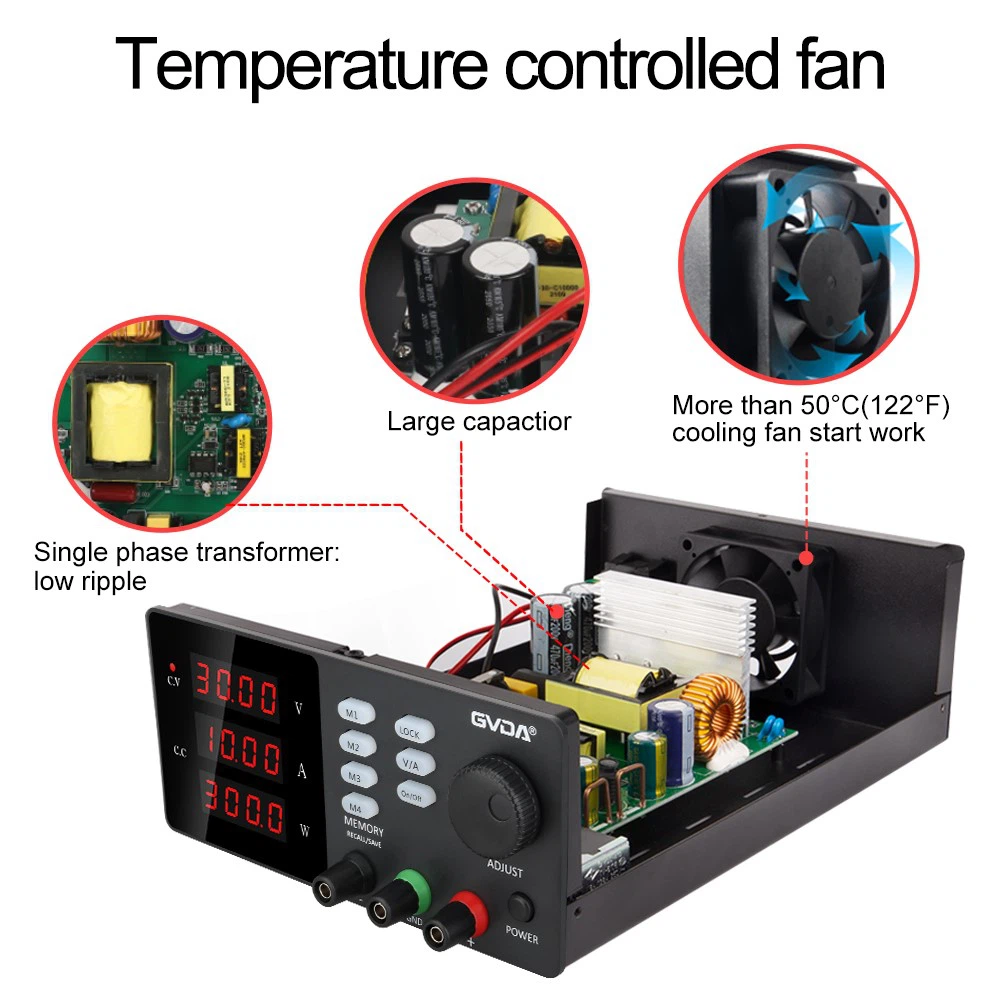

วิธีระงับเสียงกระเพื่อมในการสลับแหล่งจ่ายไฟ
โดยทั่วไปความถี่ในการใช้งานของแหล่งจ่ายไฟสวิตช์นั้นสูงมากและเป็นสิ่งสำคัญอย่างยิ่งที่จะต้องยับยั้งระลอกคลื่นและลดเสียงรบกวนความถี่ สามารถเพิ่มส่วนประกอบอิเล็กทรอนิกส์ลงในฮาร์ดแวร์เพื่อยับยั้งระลอกคลื่น
ระลอกคลื่นความถี่ต่ำ
ระลอกคลื่นความถี่ต่ำเกี่ยวข้องกับความสามารถในการกรองตัวเก็บประจุของวงจรเอาท์พุท เนื่องจากข้อ จำกัด ของปริมาตรของแหล่งจ่ายไฟโหมดสวิตช์ความจุของตัวเก็บประจุอิเล็กโทรไลต์จึงไม่สามารถเพิ่มขึ้นได้อย่างไม่มีกำหนดส่งผลให้ระลอกคลื่นความถี่ต่ำตกค้างในเอาต์พุต ความถี่ของกระเพื่อมที่ส่งออกนี้แตกต่างกันไปขึ้นอยู่กับวิธีการแก้ไขวงจร
สำหรับแหล่งจ่ายไฟ 24V ปกติอัตราส่วนการปราบปรามระลอกคลื่นของตัวแปลง DC/DC ที่ควบคุมแรงดันไฟฟ้าโดยทั่วไป 45-50 dB และค่าที่มีประสิทธิภาพของระลอกคลื่นความถี่ต่ำที่ขั้วเอาท์พุทคือ 60-120 MV อัตราส่วนการปราบปรามระลอกคลื่นของตัวแปลง DC/DC ที่ควบคุมปัจจุบันได้รับการปรับปรุงเล็กน้อย แต่ระลอกคลื่น AC ความถี่ต่ำที่เทอร์มินัลเอาท์พุทของมันยังคงค่อนข้างใหญ่ เพื่อให้ได้แรงกระเพื่อมต่ำของแหล่งจ่ายไฟการสลับต้องใช้มาตรการการกรองสำหรับระลอกพลังงานความถี่ต่ำ การรักษาเสถียรภาพก่อนของส่วนหน้าและการเพิ่มอัตราขยายวงปิดของตัวแปลง DC/DC สามารถใช้เพื่อกำจัดได้
การปราบปรามระลอกคลื่นความถี่ต่ำ
A, เพิ่มการเหนี่ยวนำของตัวกรองความถี่ต่ำเอาต์พุตเพิ่มพารามิเตอร์ความจุและลดระลอกคลื่นความถี่ต่ำให้อยู่ในระดับที่ต้องการ
B, ใช้วิธีการควบคุม Feedforward เพื่อลดส่วนประกอบระลอกคลื่นความถี่ต่ำ
ระลอกคลื่นความถี่สูง
เสียงระลอกคลื่นความถี่สูงมีต้นกำเนิดมาจากวงจรการแปลงพลังงานความถี่สูง ในวงจรแรงดันไฟฟ้า DC อินพุตจะสลับความถี่สูงโดยอุปกรณ์พลังงานแก้ไขและกรองเพื่อให้ได้เอาต์พุตที่เสถียร เทอร์มินัลเอาท์พุทมีระลอกคลื่นความถี่สูงที่มีความถี่เท่ากับความถี่ในการใช้งานการสลับ ผลกระทบต่อวงจรภายนอกส่วนใหญ่เกี่ยวข้องกับความถี่การแปลงของแหล่งจ่ายไฟสวิตช์โครงสร้างและพารามิเตอร์ของตัวกรองเอาต์พุต ในการออกแบบความถี่การทำงานของตัวแปลงพลังงานควรเพิ่มขึ้นมากที่สุดเท่าที่จะทำได้เพื่อลดความต้องการการกรองสำหรับระลอกคลื่นความถี่สูง
การปราบปรามระลอกคลื่นความถี่สูง
A การเพิ่มความถี่ในการดำเนินงานของแหล่งจ่ายไฟสวิตช์เพื่อเพิ่มความถี่ระลอกคลื่นความถี่สูงนั้นเป็นประโยชน์สำหรับการระงับการระลอกคลื่นความถี่สูง
B การเพิ่มตัวกรองความถี่สูงเอาท์พุทสามารถยับยั้งระลอกคลื่นความถี่สูง
C, ใช้ตัวกรองหลายขั้นตอน
โหมดทั่วไปเสียงระลอกคลื่นเสียง
เนื่องจากความจุของกาฝากระหว่างอุปกรณ์ไฟฟ้าและแผ่นฐานหม้อน้ำเช่นเดียวกับด้านหลักและด้านรองของหม้อแปลงและการเหนี่ยวนำของกาฝากของสายไฟเมื่อแรงดันคลื่นสี่เหลี่ยมถูกนำไปใช้กับอุปกรณ์ไฟฟ้า การลดและควบคุมความจุของกาฝากระหว่างอุปกรณ์ไฟฟ้าหม้อแปลงและปลอกและการเพิ่มตัวเหนี่ยวนำการปฏิเสธโหมดทั่วไปและตัวเก็บประจุที่ด้านเอาท์พุทสามารถลดเสียงรบกวนโหมดระลอกเสียงของเอาท์พุท
