วิธีทดสอบการลัดวงจรและวงจรเปิดด้วยมัลติมิเตอร์

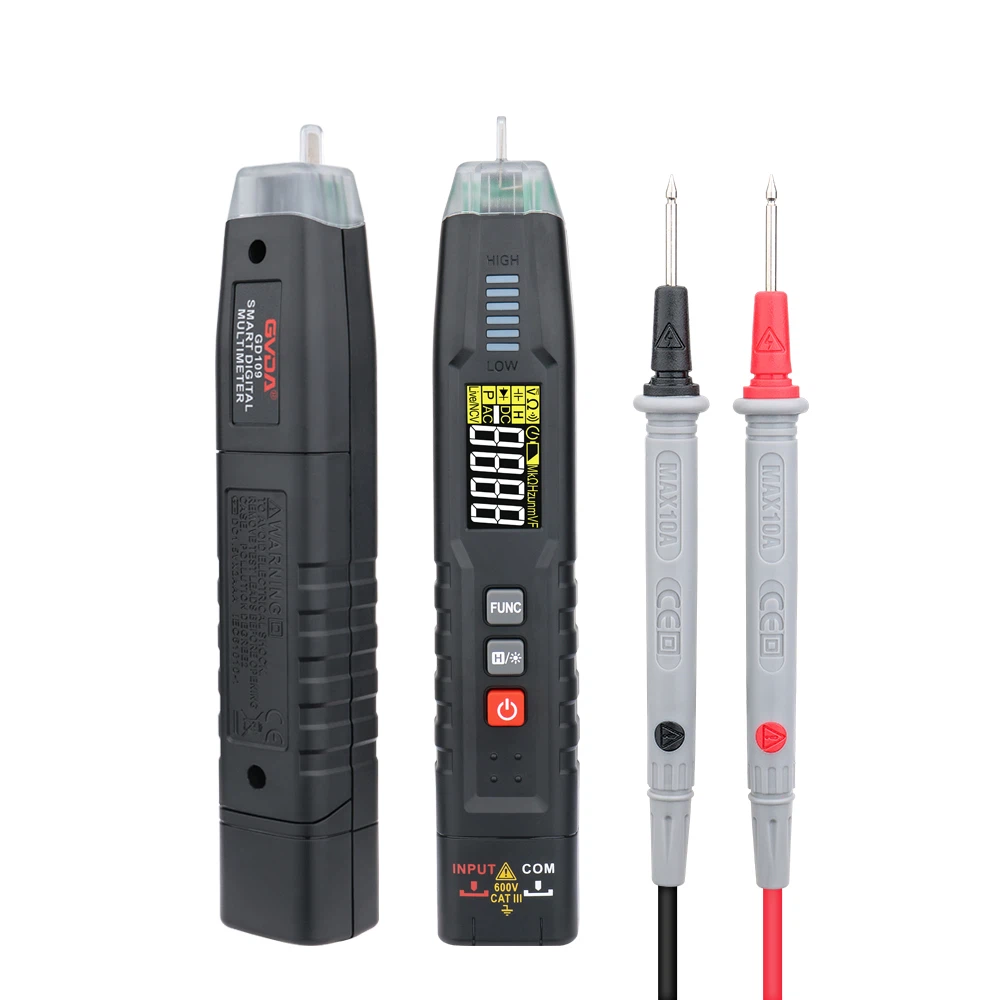

มัลติมิเตอร์เป็นเครื่องมือ "ฮาร์ดคอร์" ที่จำเป็นสำหรับเพื่อนที่ทำงานด้านอิเล็กทรอนิกส์ วิศวกรรมไฟฟ้า และสาขาที่เกี่ยวข้องกับการบำรุงรักษา มีฟังก์ชันที่ทรงพลังมากและสามารถใช้วัดแรงดันไฟฟ้า AC, แรงดันไฟฟ้า DC, กระแส AC, กระแส DC, ความต้านทาน, ความจุ, ไดโอด, ทรานซิสเตอร์, อุณหภูมิ ฯลฯ ตัวอย่างเช่น เมื่อทำการทดสอบและแก้ไขผลิตภัณฑ์ เราต้องใช้มัลติมิเตอร์เพื่อช่วยในการค้นหาปัญหา
เมื่อผลิตภัณฑ์ทำงานผิดปกติ ฉันมักจะวัดแรงดันไฟฟ้าขาเข้าและขาออกโดยใช้ช่วงแรงดันไฟฟ้าเพื่อตรวจสอบว่าวงจรแหล่งจ่ายไฟทำงานอย่างถูกต้องหรือไม่ แรงดันไฟฟ้าที่ผิดปกติมักบ่งบอกถึงการลัดวงจรหรือวงจรเปิด
การทดสอบเกียร์ออดสำหรับการลัดวงจรและวงจรเปิด
มัลติมิเตอร์แบบดิจิตอลมักจะมีโหมดเสียงกริ่ง ซึ่งจะส่งเสียง "BI" เมื่อเชื่อมต่อ ซึ่งใช้งานง่ายมากและไม่ต้องจ้องที่มัลติมิเตอร์
เมื่อทำการวัดสองตำแหน่งที่ไม่ควรเชื่อมต่อ หากมีเสียง "BI" ดังออกมา แสดงว่าเกิดการลัดวงจร เมื่อทำการวัดตำแหน่ง 2 ตำแหน่งที่ควรเชื่อมต่อ แต่ไม่มีเสียง "BI" แสดงว่า มีเซอร์กิตเบรกเกอร์
หากมัลติมิเตอร์ของคุณไม่มีโหมดออด คุณยังสามารถใช้โหมดความต้านทานเพื่อตรวจสอบว่ามีการลัดวงจรหรือวงจรเปิดตามวิธีการวัดความต้านทานหรือไม่ ถ้าความต้านทานน้อยมาก เพียงไม่กี่โอห์ม หรือแม้กระทั่งสองสามในสิบของโอห์ม แสดงว่าเกิดการลัดวงจร หากไม่สามารถวัดค่าความต้านทานได้หรือสูงอย่างมีนัยสำคัญแสดงว่ามีวงจรเปิด
การวัดการรั่วไหล
การรั่วไหลแบ่งออกเป็นกระแสรั่วไหลแรงและกระแสรั่วไหลอ่อน ไฟฟ้ารั่วอย่างแรงหมายถึงการรั่วไหลของไฟฟ้าแรงสูง AC ซึ่งอาจก่อให้เกิดไฟฟ้าให้กับผู้คนหรือทำให้สวิตช์ไฟรั่วสะดุด คุณสามารถตั้งค่ามัลติมิเตอร์เป็นโหมด AC เพื่อวัดว่ามีแรงดันไฟฟ้ากระแสสลับที่แน่นอนหรือไม่ อีกวิธีหนึ่งคือการถอดแหล่งจ่ายไฟออกและวัดความต้านทานระหว่างจุดรั่วไหลกับสายไฟที่มีกระแสไฟฟ้า (L) หรือสายนิวทรัล (N) โดยใช้ช่วงความต้านทานสูงสุด หากไม่มีการรั่วไหลค่าความต้านทานจะสูงมากเทียบเท่ากับฉนวน หากความต้านทานต่อกราวด์ไม่ใหญ่พอและวัดค่าความต้านทานหลายร้อย K แสดงว่าอาจมีการรั่วไหล
หากคุณต้องการวัดการรั่วไหลแบบอ่อนของวงจรกระแสไฟฟ้าอ่อน คุณสามารถใช้ช่วงกระแสของมัลติมิเตอร์ เชื่อมต่อมัลติมิเตอร์แบบอนุกรมกับวงจร และวัดว่ากระแสไฟฟ้าทำงานเพิ่มขึ้นหรือไม่ ตัวอย่างเช่น เมื่อผลิตภัณฑ์อยู่ในโหมดสแตนด์บายปกติ กระแสไฟฟ้าจะอยู่ที่หลายสิบไมโครแอมแปร์ แต่เมื่อวัดได้หลายร้อยไมโครแอมแปร์ หรือแม้แต่หลายมิลลิแอมป์ ก็แสดงว่ามีส่วนประกอบที่มีการรั่วในวงจร หากคุณไม่แน่ใจเกี่ยวกับขนาดของกระแสไฟฟ้าที่ใช้งานเมื่อวัดกระแส คุณสามารถเริ่มต้นด้วยเกียร์ที่มีช่วงกว้างขึ้น และค่อยๆ ลดช่วงที่จะทดสอบลง การเกินช่วงอาจทำให้ฟิวส์ของมัลติมิเตอร์ไหม้ได้ง่าย
