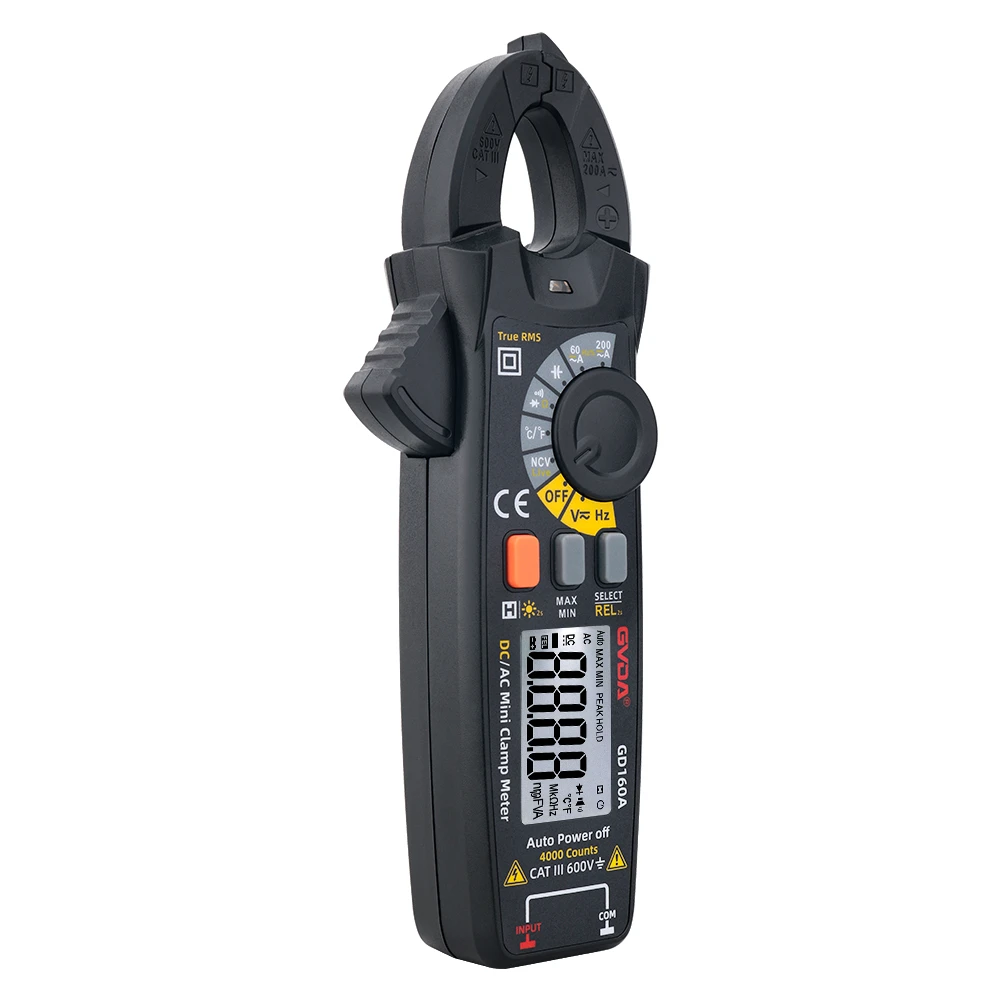

วิธีใช้แคลมป์มิเตอร์เพื่อตรวจสอบความล้มเหลวของมอเตอร์
ตัวอย่างที่ 1: เครื่องทำลายแร่พร้อมมอเตอร์ขนาด 15kW หลังจากการซ่อมครั้งใหญ่ มอเตอร์จะทำงานได้ตามปกติโดยไม่มีโหลด แต่ไม่สามารถรับน้ำหนักได้ เมื่อเพิ่มโหลด มอเตอร์จะสะดุดเนื่องจากการโอเวอร์โหลด หลังจากตรวจสอบแล้วทั้งตัวเครื่องและแหล่งจ่ายไฟเป็นปกติ ความต้านทาน DC ที่วัดได้ของขดลวดมอเตอร์คือ 2.4, 3.2 และ 2.4 ตามลำดับ กระแสไฟฟ้าไม่มีโหลดสามเฟสที่วัดด้วยแคลมป์มิเตอร์คือ 9A, 5A และ 8.8A ตามลำดับ ยืนยันได้ว่ามีสิ่งกีดขวางที่คอยล์มอเตอร์ ถอดฝาครอบปลายมอเตอร์ออก และปลายสายไฟของขดลวดหนึ่งเฟสในการประดิษฐ์นี้หลุดออก ทำให้โลหะบัดกรีละลาย มอเตอร์มีลักษณะเป็นเกลียวสองชั้น โดยที่ตัวหนึ่งถูกตัดการเชื่อมต่อและอีกตัวยังคงเชื่อมต่ออยู่ ส่งผลให้มีแรงบิดต่ำและสามารถหมุนได้โดยไม่มีโหลดเท่านั้น แต่ไม่สามารถรับน้ำหนักได้
ตัวอย่างที่ 2: มีมอเตอร์ที่มีกำลังพิกัด 13 kW ขดลวดถูกกรอกลับและทดสอบ เมื่อมอเตอร์ทำงานโดยไม่มีโหลด ความเร็วจะเป็นปกติ อย่างไรก็ตาม เมื่อมีการจ่ายโหลด ความเร็วของมอเตอร์จะช้ามากและแม้จะไม่หมุนด้วยซ้ำ แรงดันไฟฟ้าและความต้านทานของแหล่งจ่ายไฟที่วัดได้ของแต่ละเฟสเป็นเรื่องปกติ โดยทั่วไปแล้ว กระแสไฟไม่มีโหลดแบบสามเฟสจะมีความสมดุลเมื่อวัดด้วยแคลมป์มิเตอร์ แต่ค่ากระแสไฟจะน้อยเกินไป จึงสรุปได้ว่าการต่อขดลวดไม่ถูกต้อง เมื่อเปิดฝาท้าย พบว่ามอเตอร์ที่มีวิธีเชื่อมต่อ △ มีการเชื่อมต่อผิดพลาดกับวิธีเชื่อมต่อ Y ส่งผลให้แรงบิดในการทำงานปกติน้อยลงและไม่สามารถรับน้ำหนักได้ เนื่องจากแรงบิดของวิธีเชื่อมต่อ Y คือหนึ่งในสามของวิธีเชื่อมต่อ △
ตัวอย่างที่ 3: เครื่องมือกลบางชนิดใช้มอเตอร์ขนาด 4kW หลังจากเชื่อมต่อแหล่งจ่ายไฟแล้ว มอเตอร์จะไม่หมุนและมีเพียงเสียงหึ่งๆ เท่านั้น ถอดสายมอเตอร์ออก วัดว่ามีไฟฟ้าที่ด้านแหล่งจ่ายไฟ แรงดันไฟฟ้าสามเฟสเป็นปกติ ความต้านทาน DC ของขดลวดมีความสมดุล ฉนวนมีคุณสมบัติ และเครื่องหมุนได้อย่างราบรื่น วัดกระแสไฟฟ้าที่ไม่มีโหลดด้วยแคลมป์มิเตอร์บนสายมอเตอร์ใต้สวิตช์ และผลที่ได้คือมีกระแสไฟฟ้าทั้งสองเฟสและไม่มีกระแสไฟฟ้าในเฟสเดียว ชี้แจงว่ามีสิ่งกีดขวางสายไฟภายในท่อ เมื่อดึงลวดภายในท่อเหล็กออกมา พบว่ามีลวดส่วนหนึ่งขาดหมดเหมือนปลายเข็มสองอันหันเข้าหากัน โดยมีผงออกซิไดซ์สีขาวอยู่ที่ปลายลวด เนื่องจากแรงดึงที่มากเกินไปขณะร้อยเกลียวท่อ ทำให้ลวดยืด และยืดออก ส่งผลให้เกิดความร้อนและออกซิเดชันของกระแสไฟฟ้าที่ไหลผ่านวงจรถาวร ณ จุดที่ดูเหมือนไม่ขาด ขณะนี้ยังสามารถวัดแรงดันไฟฟ้าบนหัวสายไฟได้ แต่กระแสไฟฟ้าไม่สามารถผ่านได้
