วิธีใช้มัลติมิเตอร์เพื่อทดสอบคุณภาพของมอเตอร์อย่างง่ายและรวดเร็ว
วิธีใช้มัลติมิเตอร์เพื่อทดสอบคุณภาพของมอเตอร์อย่างง่ายและรวดเร็ว

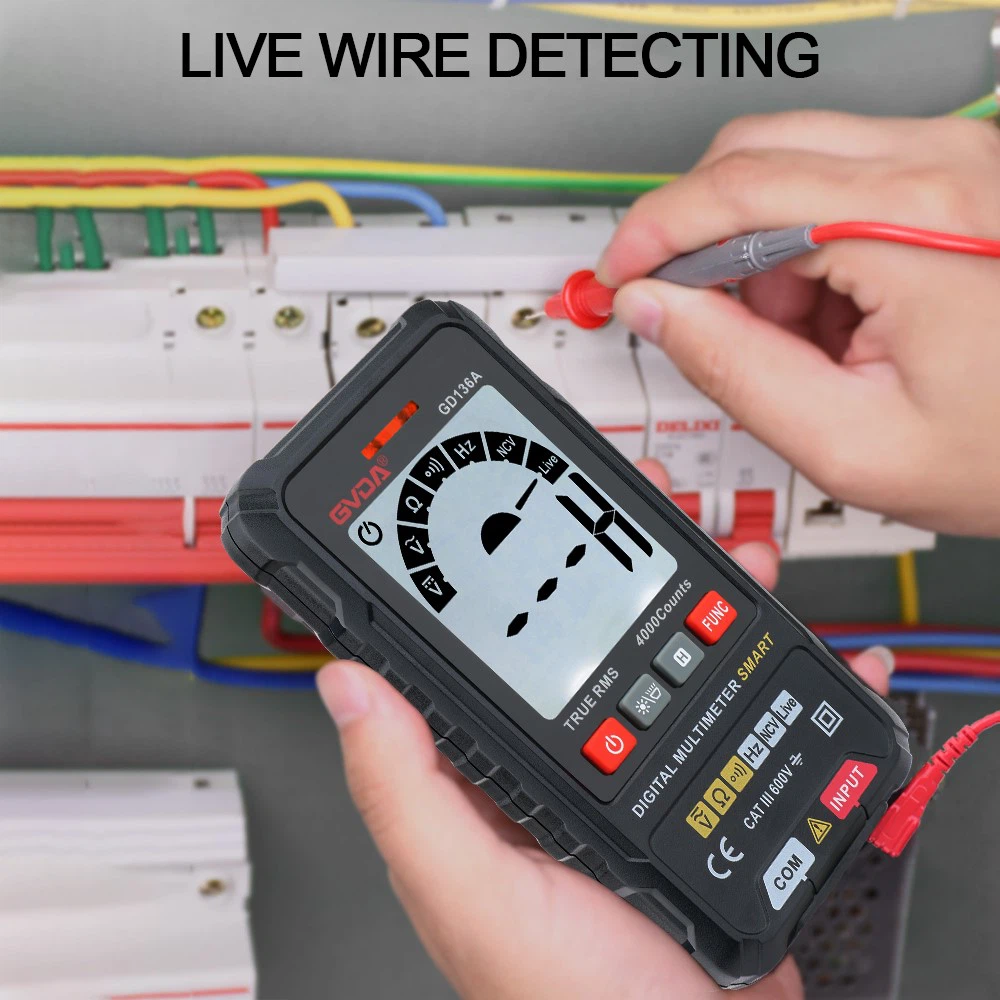

ตั้งตัวชี้มัลติมิเตอร์ไปที่ตำแหน่ง 1Ω (การปรับเทียบเป็นศูนย์) หรือมัลติมิเตอร์แบบดิจิตอลไปที่แผงกั้นไฟฟ้า 200Ω สำหรับมอเตอร์แบบอะซิงโครนัสสามเฟส ส่วนใหญ่จะวัดค่าความต้านทาน Y/△ (U1, U2, Ⅴ1, Ⅴ2, W1, W2) ระหว่างมอเตอร์เหล่านี้
กล่องขั้วต่อสำหรับมอเตอร์ไฟฟ้ากระแสสลับแบบอะซิงโครนัสสามเฟสพร้อมการเชื่อมต่อแบบเดลต้ามาตรฐาน เนื่องจากเชื่อมต่อกันตั้งแต่หัวจรดท้าย แรงดันไฟฟ้าที่กำหนดระหว่างแต่ละเฟสจึงเป็นแรงดันไฟฟ้าของสาย (โดยทั่วไปคือ 380V) จากนั้นใช้มัลติมิเตอร์แบบพอยน์เตอร์เพื่อวัดค่าความต้านทานระหว่าง U1 และ V1, U1 และ W1, V1 และ U1, V1 และ W1, W1 และ U1 และ W1 และ V1 ตามลำดับ โดยพื้นฐานแล้วค่าความต้านทานควรจะเท่ากัน ค่าของความต้านทานนี้ขึ้นอยู่กับกำลังไฟของมอเตอร์อะซิงโครนัส AC สามเฟส ยิ่งกำลังพิกัดมาก ค่าความต้านทานของมอเตอร์ก็จะยิ่งน้อยลง อย่างไรก็ตามไม่สามารถเท่ากับศูนย์ได้ (เท่ากับศูนย์แสดงว่ามีการลัดวงจรหรือเหนื่อยหน่ายภายในขดลวดมอเตอร์) และค่าความต้านทานของจุดปลายทั้งสองไม่สามารถไม่มีที่สิ้นสุด ∞ (∞ ไม่มีที่สิ้นสุดแสดงว่าขดลวดภายใน ขดลวดของมอเตอร์ไหม้หรือถูกตัดการเชื่อมต่อ)
วิธีวัดช่วงแรงดันไฟฟ้าด้วยมัลติมิเตอร์แบบดิจิตอล
1. การวัดแรงดันไฟฟ้ากระแสตรง เช่น แบตเตอรี่ อุปกรณ์จ่ายไฟของ Walkman ฯลฯ ขั้นแรก ให้เสียบสายทดสอบสีดำเข้าไปในรู "com" และใส่สายทดสอบสีแดงเข้าไปในรู "V Ω" เลือกปุ่มหมุนเป็นช่วงที่ใหญ่กว่าค่าประมาณ (หมายเหตุ: ค่าบนหน้าปัดคือช่วงสูงสุด "V-" หมายถึงช่วงแรงดันไฟฟ้ากระแสตรง "V~" หมายถึงช่วงแรงดันไฟฟ้ากระแสสลับ และ "A" หมายถึงช่วงแรงดันไฟฟ้า ช่วงปัจจุบัน) จากนั้นเชื่อมต่อสายทดสอบเข้ากับปลายทั้งสองด้านของแหล่งจ่ายไฟหรือแบตเตอรี่ รักษาการติดต่อให้มั่นคง สามารถอ่านค่าได้โดยตรงจากจอแสดงผล หากแสดงเป็น "1." แสดงว่าช่วงนั้นน้อยเกินไป จึงจำเป็นต้องเพิ่มช่วงก่อนทำการวัดเครื่องใช้ไฟฟ้าทางอุตสาหกรรม หาก "-" ปรากฏทางด้านซ้ายของค่า แสดงว่าขั้วของสายวัดทดสอบอยู่ตรงข้ามกับขั้วแหล่งจ่ายไฟจริง ในเวลานี้ สายวัดทดสอบสีแดงเชื่อมต่อกับขั้วลบ
2. การวัดแรงดันไฟฟ้ากระแสสลับ แจ็คสายวัดทดสอบเหมือนกับการวัดแรงดันไฟฟ้ากระแสตรง แต่ควรหมุนลูกบิดไปที่ช่วงที่ต้องการที่เกียร์ AC "V~" ไม่มีความแตกต่างเชิงบวกหรือเชิงลบระหว่างแรงดันไฟฟ้ากระแสสลับ และวิธีการวัดจะเหมือนเดิม ไม่ว่าคุณจะวัดแรงดันไฟฟ้า AC หรือ DC คุณต้องใส่ใจกับความปลอดภัยส่วนบุคคล และอย่าสัมผัสชิ้นส่วนโลหะของสายทดสอบด้วยมือ
