รู้เบื้องต้นเกี่ยวกับเทคนิคการตรวจสอบข้อผิดพลาดทั่วไปและการบำรุงรักษาของมัลติมิเตอร์แบบดิจิตอล

รู้เบื้องต้นเกี่ยวกับเทคนิคการตรวจสอบข้อผิดพลาดทั่วไปและการบำรุงรักษาของมัลติมิเตอร์แบบดิจิตอล

สำหรับเครื่องมือที่มีข้อบกพร่อง จำเป็นต้องตรวจสอบก่อนและพิจารณาว่าปรากฏการณ์ข้อบกพร่องเป็นเรื่องปกติ (ไม่สามารถวัดฟังก์ชันทั้งหมดได้) หรือเป็นรายบุคคล (บางฟังก์ชันหรือบางช่วง) จากนั้นจึงจัดการกับสถานการณ์ตามสถานการณ์เฉพาะและแก้ไขปัญหาตามนั้น

หากทุกช่วงไม่สามารถทำงานได้ ควรเน้นที่วงจรแหล่งจ่ายไฟและวงจรตัวแปลง A/D เพื่อตรวจสอบ เมื่อตรวจสอบชิ้นส่วนแหล่งจ่ายไฟ ให้ถอดแบตเตอรี่ออก กดสวิตช์เปิด/ปิด เชื่อมต่อสายทดสอบเชิงบวกเข้ากับขั้วลบของแหล่งจ่ายไฟของมิเตอร์ที่วัดได้ และสายทดสอบเชิงลบเข้ากับขั้วบวกของแหล่งจ่ายไฟ (สำหรับมัลติมิเตอร์แบบดิจิตอล) ตั้งสวิตช์ไปที่ช่วงการวัดไดโอด หากค่าที่แสดงเป็นแรงดันไปข้างหน้าของไดโอด แสดงว่าส่วนจ่ายไฟอยู่ในสภาพดี หากมีการเบี่ยงเบนมากแสดงว่ามีปัญหากับส่วนจ่ายไฟ หากมีวงจรเปิด ให้เน้นที่การตรวจสอบสวิตช์เปิด/ปิด สายแบตเตอรี่ ฯลฯ หากมีการลัดวงจร จะต้องใช้วิธีการเปิด-วงจร โดยค่อยๆ ถอดส่วนประกอบที่ใช้แหล่งจ่ายไฟออก และเน้นที่การตรวจสอบเครื่องขยายสัญญาณการทำงาน ตัวจับเวลา ตัวแปลง A/D ฯลฯ ในกรณีที่เกิดการลัดวงจร โดยทั่วไปส่วนประกอบที่รวมอยู่มากกว่าหนึ่งตัวจะได้รับความเสียหาย การตรวจสอบคอนเวอร์เตอร์ A/D สามารถทำได้พร้อมกันกับมิเตอร์พื้นฐาน ซึ่งเทียบเท่ากับหัวมิเตอร์ DC ของมัลติมิเตอร์แบบแอนะล็อก วิธีการตรวจสอบเฉพาะมีดังนี้:

(1) เปลี่ยนช่วงของมิเตอร์ที่วัดเป็นช่วงแรงดันไฟฟ้ากระแสตรงต่ำสุด

(2) วัดว่าแรงดันไฟฟ้าในการทำงานของคอนเวอร์เตอร์ A/D เป็นปกติหรือไม่ ตามรุ่นของตัวแปลง A/D ที่ใช้ในมิเตอร์ ให้วัดระหว่างพิน V+ และพิน COM แล้วเปรียบเทียบค่าที่วัดได้กับค่าทั่วไปเพื่อดูว่าตรงกันหรือไม่

(3) วัดแรงดันอ้างอิงของคอนเวอร์เตอร์ A/D แรงดันอ้างอิงของมัลติมิเตอร์แบบดิจิทัลที่ใช้กันทั่วไปในปัจจุบันโดยทั่วไปคือ 100mV หรือ 1V นั่นคือวัดแรงดัน DC ระหว่าง VREF+ และ COM หากเบี่ยงเบนไปจาก 100mV หรือ 1V ก็สามารถปรับได้ด้วยโพเทนชิออมิเตอร์ภายนอก

(4) ตรวจสอบค่าการแสดงผลเมื่ออินพุตเป็นศูนย์ ลัดวงจร-วงจรขั้วบวก IN+ และขั้วลบ IN- ของคอนเวอร์เตอร์ A/D เพื่อสร้างแรงดันไฟฟ้าอินพุต Vin=0 และอุปกรณ์ควรแสดง "00.0" หรือ "00.00"

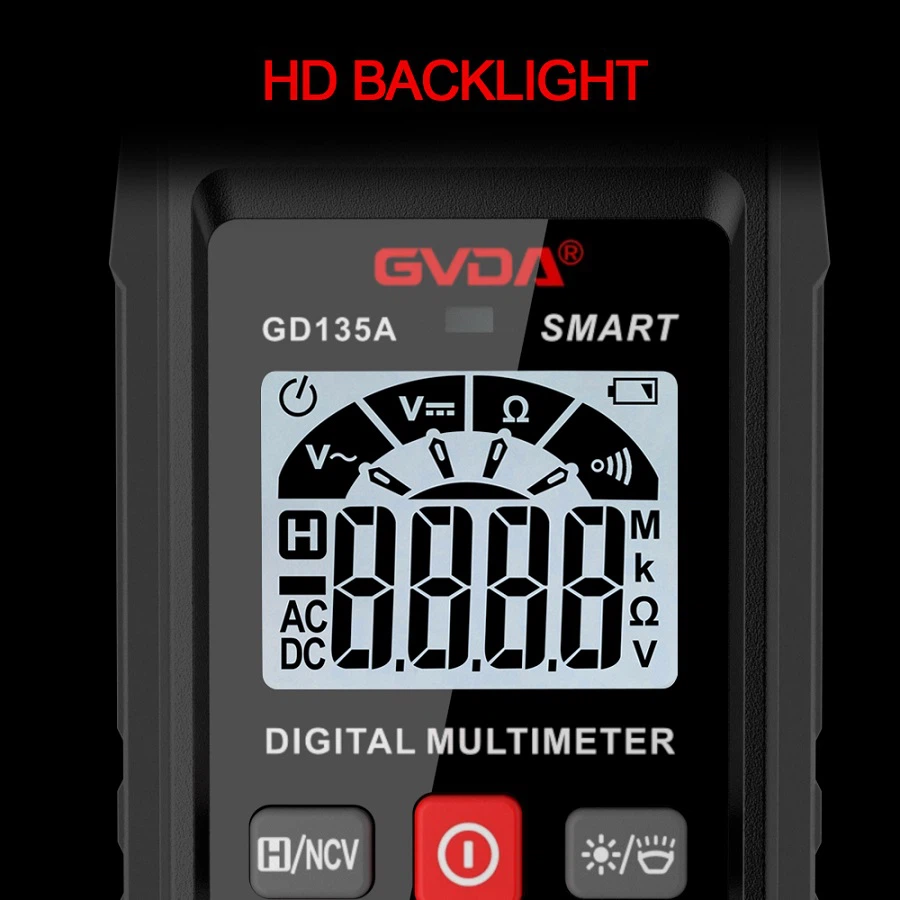

(5) ตรวจสอบจังหวะที่สว่างเต็มที่ของจอแสดงผล ลัดวงจร-วงจรพิน TEST ของเทอร์มินัลทดสอบด้วยเทอร์มินัลแหล่งจ่ายไฟบวก V+ เพื่อทำให้กราวด์ลอจิกมีศักยภาพสูงและวงจรดิจิทัลทั้งหมดจะหยุดทำงาน เนื่องจากแรงดันไฟฟ้ากระแสตรงถูกจ่ายให้กับแต่ละจังหวะ จังหวะทั้งหมดจึงสว่างขึ้น สำหรับมิเตอร์แสดงผลสี่-หลัก จะแสดง "1888" และสำหรับมิเตอร์แสดงผลห้า-หลัก จะแสดง "18888" หากมีปรากฏการณ์ขาดหายไป ให้ตรวจสอบว่าหน้าสัมผัสไม่ดีหรือขาดการเชื่อมต่อระหว่างพินเอาท์พุตที่เกี่ยวข้องของคอนเวอร์เตอร์ A/D กับกาวนำไฟฟ้า (หรือสายเชื่อมต่อ) และจอแสดงผล
