การวัดความต้านทานของมัลติมิเตอร์แบบดิจิตอลจะใช้มัลติมิเตอร์เพื่อเลือกแหล่งจ่ายไฟของคอมพิวเตอร์ได้อย่างไร?

Jun 16, 2024

การวัดความต้านทานของมัลติมิเตอร์แบบดิจิตอล



ใส่โพรบสีแดงเข้าไปในช่องเสียบ "V/Ω" และเลือกช่วงการวัดความต้านทานที่เหมาะสมตามขนาดของความต้านทาน โพรบสีแดงและสีดำควรสัมผัสปลายทั้งสองของความต้านทานและสังเกตการอ่าน โดยเฉพาะอย่างยิ่งเมื่อทำการวัดความต้านทานของวงจร (ความต้านทานบนแผงวงจร) ควรปิดแหล่งจ่ายไฟของวงจรก่อนเพื่อหลีกเลี่ยงการกระวนกระวายใจในการอ่าน ห้ามวัดกระแสหรือแรงดันไฟฟ้า (โดยเฉพาะแรงดันไฟฟ้า AC 220V) โดยใช้ช่วงความต้านทาน มิฉะนั้นอาจทำให้มัลติมิเตอร์เสียหายได้ นอกจากนี้การใช้ช่วงความต้านทานยังสามารถกำหนดคุณภาพของตัวเก็บประจุได้ในเชิงคุณภาพ ขั้นแรก ให้ลัดวงจรขั้วทั้งสองของตัวเก็บประจุ (ใช้โพรบตัวเดียวเพื่อสัมผัสขั้วทั้งสองพร้อมกันเพื่อคายประจุตัวเก็บประจุ) จากนั้นให้แตะโพรบทั้งสองของมัลติมิเตอร์แยกกันกับขั้วทั้งสองของตัวเก็บประจุ และสังเกตการอ่านค่าความต้านทานที่แสดง หากการอ่านค่าความต้านทานที่แสดงที่จุดเริ่มต้นมีขนาดเล็กมาก (เทียบเท่ากับการลัดวงจร) จากนั้นตัวเก็บประจุเริ่มชาร์จ การอ่านค่าความต้านทานที่แสดงจะค่อยๆ เพิ่มขึ้น จากนั้นการอ่านค่าความต้านทานที่แสดงจะกลายเป็น "1" (เทียบเท่ากับวงจรเปิด ) แสดงว่าคาปาซิเตอร์ดี หากการอ่านค่าความต้านทานที่แสดงยังคงไม่เปลี่ยนแปลงหลังจากทำตามขั้นตอนข้างต้น แสดงว่าตัวเก็บประจุเสียหาย (เปิดหรือลัดวงจร) ควรให้ความสนใจเป็นพิเศษในการเลือกช่วงความต้านทานที่เหมาะสมตามขนาดของความจุในระหว่างการวัด เช่น การใช้ช่วง 200k สำหรับ 47 μF และช่วง 2M สำหรับ 4.7 μF เป็นต้น


การวัดความต้านทานของมัลติมิเตอร์แบบดิจิตอล
ใส่โพรบสีแดงเข้าไปในช่องเสียบ "V/Ω" และเลือกช่วงการวัดความต้านทานที่เหมาะสมตามขนาดของความต้านทาน โพรบสีแดงและสีดำควรสัมผัสปลายทั้งสองของความต้านทานและสังเกตการอ่าน โดยเฉพาะอย่างยิ่งเมื่อทำการวัดความต้านทานของวงจร (ความต้านทานบนแผงวงจร) ควรปิดแหล่งจ่ายไฟของวงจรก่อนเพื่อหลีกเลี่ยงการกระวนกระวายใจในการอ่าน ห้ามวัดกระแสหรือแรงดันไฟฟ้า (โดยเฉพาะแรงดันไฟฟ้า AC 220V) โดยใช้ช่วงความต้านทาน มิฉะนั้นอาจทำให้มัลติมิเตอร์เสียหายได้ นอกจากนี้การใช้ช่วงความต้านทานยังสามารถกำหนดคุณภาพของตัวเก็บประจุได้ในเชิงคุณภาพ ขั้นแรก ให้ลัดวงจรขั้วทั้งสองของตัวเก็บประจุ (ใช้โพรบตัวเดียวเพื่อสัมผัสขั้วทั้งสองพร้อมกันเพื่อคายประจุตัวเก็บประจุ) จากนั้นให้แตะโพรบทั้งสองของมัลติมิเตอร์แยกกันกับขั้วทั้งสองของตัวเก็บประจุ และสังเกตการอ่านค่าความต้านทานที่แสดง หากการอ่านค่าความต้านทานที่แสดงที่จุดเริ่มต้นมีขนาดเล็กมาก (เทียบเท่ากับการลัดวงจร) จากนั้นตัวเก็บประจุเริ่มชาร์จ การอ่านค่าความต้านทานที่แสดงจะค่อยๆ เพิ่มขึ้น จากนั้นการอ่านค่าความต้านทานที่แสดงจะกลายเป็น "1" (เทียบเท่ากับวงจรเปิด ) แสดงว่าคาปาซิเตอร์ดี หากการอ่านค่าความต้านทานที่แสดงยังคงไม่เปลี่ยนแปลงหลังจากทำตามขั้นตอนข้างต้น แสดงว่าตัวเก็บประจุเสียหาย (เปิดหรือลัดวงจร) ควรให้ความสนใจเป็นพิเศษในการเลือกช่วงความต้านทานที่เหมาะสมตามขนาดของความจุในระหว่างการวัด เช่น การใช้ช่วง 200k สำหรับ 47 μF และช่วง 2M สำหรับ 4.7 μF เป็นต้น

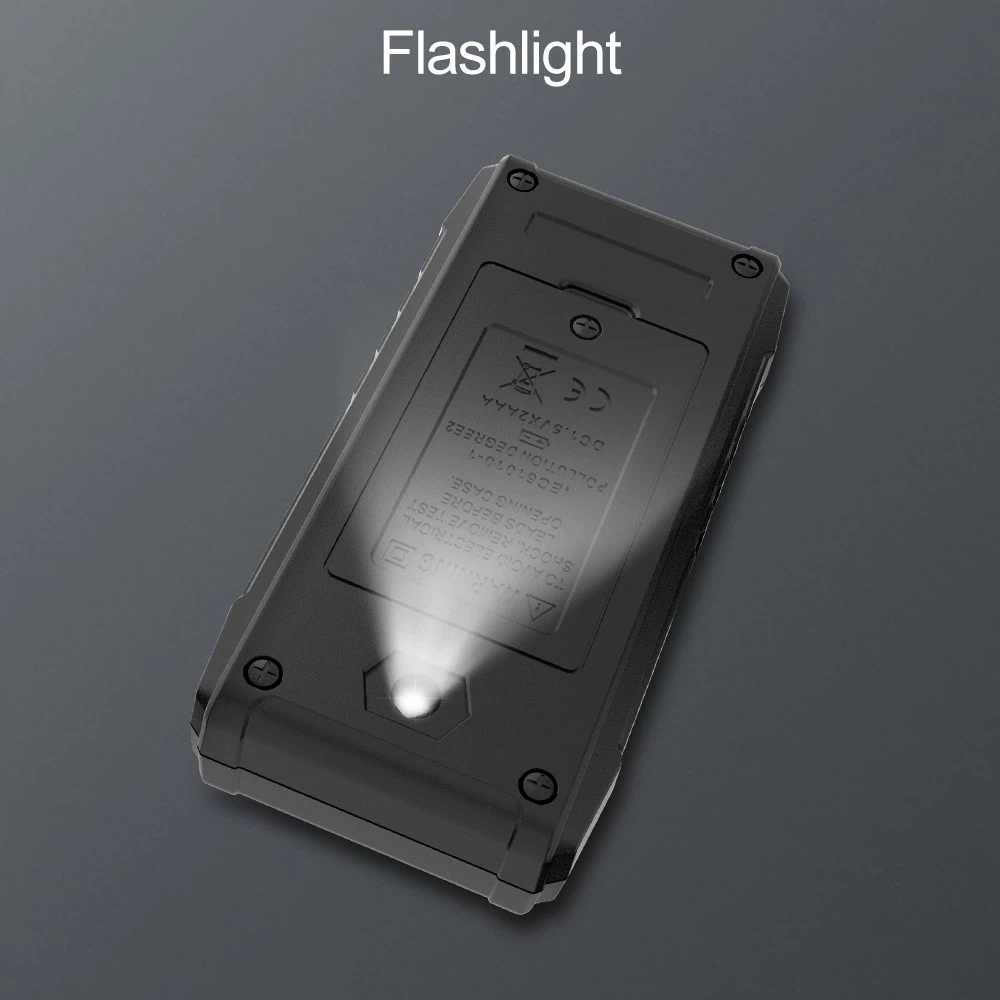

True RMS multimeter digital
