โครงสร้าง การทำงาน และขั้นตอนการทำงานของมัลติมิเตอร์

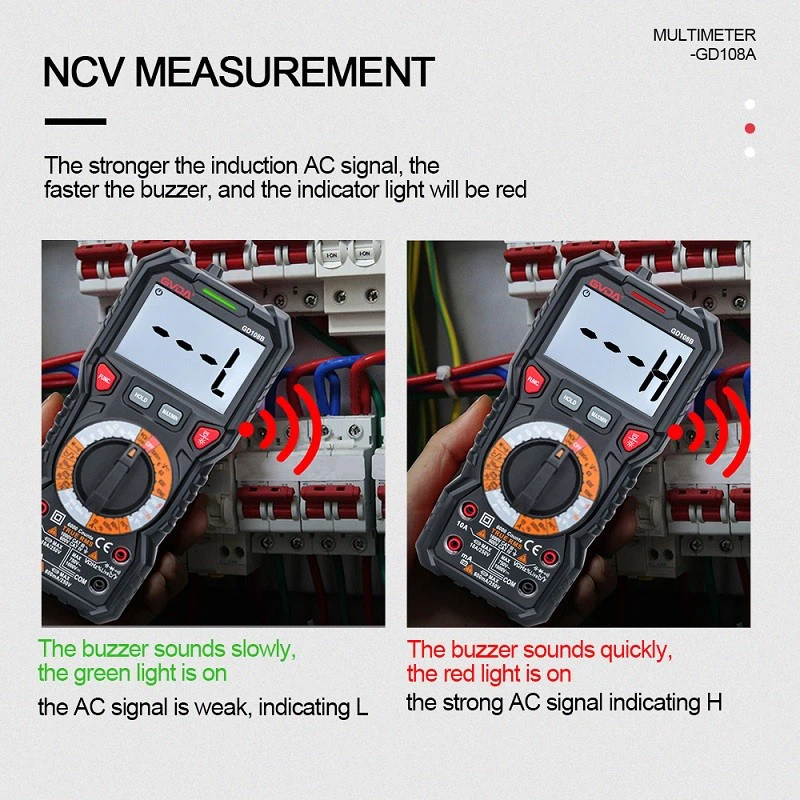

1. โครงสร้างพื้นฐานและรูปลักษณ์ของมัลติมิเตอร์
มัลติมิเตอร์ส่วนใหญ่ประกอบด้วยสามส่วน: ตัวบ่งชี้ วงจรการวัด และอุปกรณ์แปลง ส่วนที่ระบุมักจะเป็นมิเตอร์ไฟฟ้าไมโครแอมแปร์แบบแมกนีโตหรือที่เรียกกันทั่วไปว่าหัวมิเตอร์ ส่วนการวัดจะแปลงไฟฟ้าที่วัดได้เป็นไฟฟ้ากระแสตรงขนาดเล็กที่เหมาะกับความต้องการของมิเตอร์ โดยปกติจะรวมถึงวงจรสับเปลี่ยน วงจรแบ่งแรงดันไฟฟ้า และวงจรเรียงกระแส การวัดค่าไฟฟ้าประเภทต่างๆ และการเลือกช่วงการวัดสามารถทำได้ผ่านอุปกรณ์แปลงค่า
2. คำแนะนำในการใช้มัลติมิเตอร์
(1) การเลือกปุ่มเทอร์มินัล (หรือซ็อกเก็ต) ควรถูกต้อง
สายเชื่อมต่อโพรบสีแดงควรเชื่อมต่อกับขั้วต่อสีแดง (หรือซ็อกเก็ตที่มีเครื่องหมาย "+") และสายเชื่อมต่อโพรบสีดำควรเชื่อมต่อกับขั้วต่อสีดำ (หรือซ็อกเก็ตที่มีเครื่องหมาย "-") มัลติมิเตอร์บางรุ่นมีขั้วต่อวัด AC/DC 2500 โวลต์ติดตั้งอยู่ และเมื่อใช้งาน ก้านทดสอบสีดำควรยังคงเชื่อมต่อกับขั้วต่อสีดำ (หรือเต้ารับที่มีเครื่องหมาย "-") ในขณะที่ก้านทดสอบสีแดงควรเชื่อมต่อกับขั้วต่อ 2500 โวลต์ (หรือเต้ารับที่มีเครื่องหมาย "-")
(2) การเลือกตำแหน่งสวิตช์ควรถูกต้อง
หมุนสวิตช์แปลงไปยังตำแหน่งที่ต้องการตามวัตถุการวัด หากวัดกระแส ควรหมุนสวิตช์แปลงไปที่ช่วงกระแสที่สอดคล้องกัน และควรหมุนแรงดันไฟฟ้าที่วัดได้ไปยังช่วงแรงดันไฟฟ้าที่สอดคล้องกัน มัลติมิเตอร์บางตัวมีสวิตช์สลับสองตัวบนแผง สวิตช์หนึ่งสำหรับเลือกประเภทการวัด และอีกสวิตช์หนึ่งสำหรับเลือกช่วงการวัด เมื่อใช้ ควรเลือกประเภทการวัดก่อน จากนั้นเลือกช่วงการวัด
(3) การเลือกช่วงควรมีความเหมาะสม
ตามช่วงโดยประมาณที่วัด ให้หมุนสวิตช์การแปลงเป็นช่วงที่เหมาะสมสำหรับประเภทนั้น เมื่อวัดแรงดันไฟฟ้าหรือกระแส แนะนำให้รักษาตัวชี้ให้อยู่ในช่วงครึ่งถึงสอง-หนึ่งในสามของช่วงการวัดเพื่อการอ่านที่แม่นยำยิ่งขึ้น
(4) อ่านอย่างถูกต้อง
บนหน้าปัดของมัลติมิเตอร์มีหลายสเกล ซึ่งเหมาะสำหรับวัตถุที่วัดต่างกัน ดังนั้น เมื่อทำการวัด ขณะอ่านค่าสเกลที่สอดคล้องกัน ควรให้ความสนใจกับการประสานงานระหว่างการอ่านค่าสเกลและช่วงช่วง เพื่อหลีกเลี่ยงข้อผิดพลาด
(5) การใช้เกียร์โอห์มอย่างถูกต้อง
1) เลือกช่วงการขยายที่เหมาะสม
เมื่อวัดความต้านทาน การเลือกช่วงการขยายควรให้ตัวชี้อยู่ในส่วนที่บางกว่าของเส้นสเกล ยิ่งตัวชี้อยู่ใกล้กึ่งกลางของสเกลมากเท่าไร การอ่านก็จะยิ่งแม่นยำมากขึ้นเท่านั้น ยิ่งอยู่ใกล้ด้านซ้าย เส้นสเกลก็จะยิ่งเข้มงวดมากขึ้น และความแม่นยำในการอ่านก็จะยิ่งแย่ลง
2) การปรับเป็นศูนย์
ก่อนที่จะวัดความต้านทาน ควรสัมผัสแท่งทดสอบทั้งสองแท่งเข้าด้วยกัน และควรหมุน "ปุ่มปรับค่าศูนย์" พร้อมกันเพื่อให้ตัวชี้ชี้ไปที่ตำแหน่งศูนย์ของสเกลโอห์ม ขั้นตอนนี้เรียกว่าโอห์มเป็นศูนย์ ทุกครั้งที่เปลี่ยนช่วงโอห์ม ต้องทำซ้ำขั้นตอนนี้ก่อนที่จะวัดความต้านทานเพื่อให้แน่ใจว่าการวัดมีความแม่นยำ หากไม่สามารถปรับตัวชี้เป็นศูนย์ได้ แสดงว่าแรงดันไฟฟ้าของแบตเตอรี่ไม่เพียงพอและจำเป็นต้องเปลี่ยนใหม่
3) ไม่สามารถวัดความต้านทานด้วยไฟฟ้าได้
เมื่อวัดความต้านทาน มัลติมิเตอร์จะใช้พลังงานจากแบตเตอรี่แห้ง และต้องไม่ชาร์จความต้านทานที่วัดได้เพื่อหลีกเลี่ยงไม่ให้หัวมิเตอร์เสียหาย อย่าลัดวงจรแท่งทดสอบทั้งสองอันในช่องว่างโอห์มเพื่อหลีกเลี่ยงการสิ้นเปลืองแบตเตอรี่
(6) คำนึงถึงความปลอดภัยในการปฏิบัติงาน
1) เมื่อใช้มัลติมิเตอร์ ระวังอย่าสัมผัสส่วนโลหะของก้านทดสอบด้วยมือ เพื่อความปลอดภัยและความแม่นยำในการวัด
2) เมื่อทำการวัดไฟฟ้าแรงสูงหรือกระแสสูง อย่าเปิดสวิตช์แปลงโดยเปิดเครื่อง ไม่เช่นนั้นอาจทำให้สวิตช์ไหม้ได้
3) หลังจากใช้มัลติมิเตอร์ แนะนำให้หมุนสวิตช์แปลงไปที่ช่วงแรงดันไฟฟ้ากระแสสลับที่สูงขึ้น ช่วงนี้เป็นช่วงที่ปลอดภัยที่สุดสำหรับมัลติมิเตอร์เพื่อป้องกันความเสียหายระหว่างการวัดครั้งถัดไปอันเนื่องมาจากความประมาทเลินเล่อ
4) ก่อนที่แกนทดสอบจะสัมผัสกับวงจรที่ทดสอบ ควรทำการตรวจสอบอย่างครอบคลุมอีกครั้งเพื่อดูว่ามีข้อผิดพลาดในตำแหน่งของแต่ละชิ้นส่วนหรือไม่
