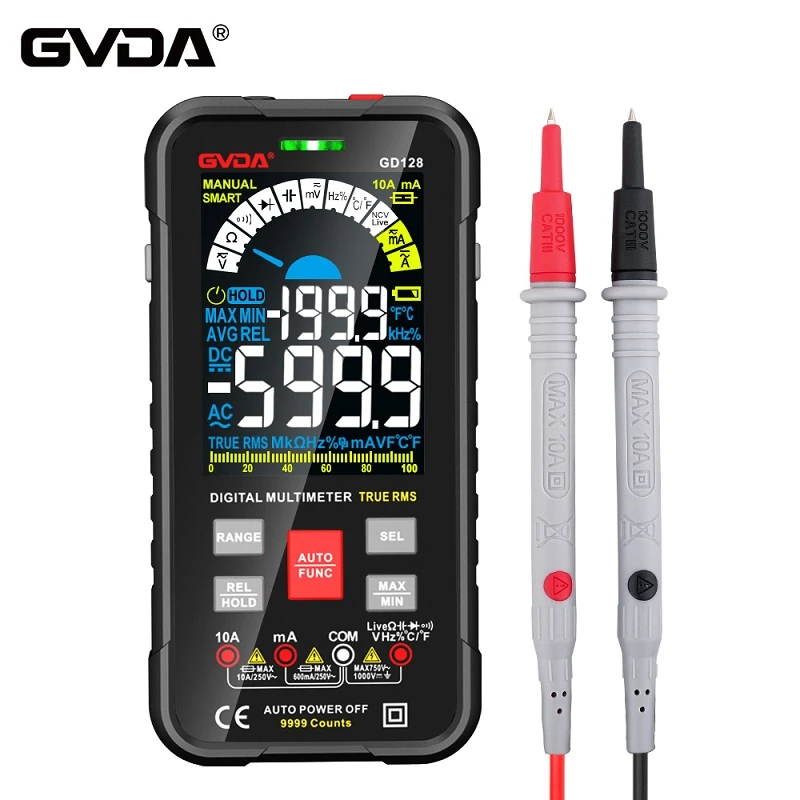

หลักการของไตรโอดและวิธีการตัดสินพินและรุ่นด้วยการวัดมัลติมิเตอร์
ขั้นตอนที่ 1: กำหนดฐานและประเภทท่อ (NPN หรือ PNP)
ฐานของท่อ PNP เป็นจุดร่วมของขั้วลบสองขั้ว และฐานของท่อ NPN เป็นจุดร่วมของขั้วบวกสองขั้ว ขณะนี้เราสามารถใช้ไฟล์ไดโอดของดิจิตอลมัลติมิเตอร์เพื่อวัดฐานได้ สำหรับหลอด PNP เมื่อสายวัดทดสอบสีดำ (ต่อกับขั้วลบของแบตเตอรี่ในมิเตอร์) อยู่ที่ฐาน และใช้สายวัดทดสอบสีแดงวัดอีกสองขั้วที่เหลือ การอ่านโดยทั่วไปจะไม่แตกต่างกันมากนัก (โดยทั่วไป { {0}}.5-0.8). สำหรับการอ่านที่ใหญ่ขึ้น (โดยทั่วไปคือ 1) สำหรับหลอด NPN ให้ต่อสายวัดสีแดง (ต่อกับขั้วบวกของแบตเตอรี่ในมิเตอร์) เข้ากับฐาน
ขั้นตอนที่ 2: กำหนดอิมิตเตอร์และตัวรวบรวม
หากคุณใช้มัลติมิเตอร์แบบพอยน์เตอร์เพื่อไปยังขั้นตอนนี้ คุณอาจต้องใช้สองมือ และแม้แต่เพื่อนบางคนก็ต้องใช้ลิ้น ซึ่งอาจกล่าวได้ว่าค่อนข้างลำบาก สะดวกกว่ามากในการใช้ไฟล์ hfe ของหลอดสามขีดของมิเตอร์ดิจิตอล (เพื่อวัดกำลังขยาย DC ของไตรโอด) ในการวัด ใส่มัลติมิเตอร์ลงในไฟล์ hfe ใส่ไตรโอดเข้าไปในรูเล็กๆ ของ NPN และขั้ว b ตรงกับตัวอักษร b ด้านบน การอ่าน; จากนั้นกลับด้านอีกสองฟุตแล้วอ่าน ขั้วของการอ่านค่าที่ใหญ่กว่านั้นสอดคล้องกับตัวอักษรบนมิเตอร์ และเช่นเดียวกันกับไตรโอดอื่นๆ!
ประการที่สอง วิธีการใช้ดิจิตอลมัลติมิเตอร์เพื่อตรวจสอบคุณภาพของไตรโอดมีดังนี้:
1. หาฐาน: ใส่ดิจิตอลมัลติมิเตอร์ในไดโอดเกียร์ ต่อสายวัดสีแดงเข้ากับขาใดก็ได้ และใช้สายวัดสีดำแตะขาอีก 2 ขาตามลำดับ หากค่าที่แสดงสองครั้งน้อยกว่า 1V หรือแสดงสัญลักษณ์โอเวอร์โฟลว์ 1 แสดงว่าพินที่เชื่อมต่อกับปากกาสีแดงคือฐาน b หากในการทดสอบสองครั้ง ค่าที่แสดงน้อยกว่า 1V ในการทดสอบหนึ่ง และสัญลักษณ์โอเวอร์โฟลว์ 1 แสดงในอีกอันหนึ่ง แสดงว่าพินที่เชื่อมต่อกับปากกาทดสอบสีแดงไม่ใช่ฐาน จากนั้นวัดใหม่ด้วย หมุดอื่น ๆ เพื่อค้นหาฐาน
2. กำหนดประเภทหลอด วางดิจิตอลมัลติมิเตอร์ในตำแหน่งไดโอด ต่อปากกาสีแดงเข้ากับฐาน แล้วแตะพินอีกสองพินด้วยปากกาสีดำ หากทั้งหมดแสดง 0.5V ถึง 0.8V แสดงว่าหลอดที่ทดสอบอยู่ในประเภท NPN หากสัญลักษณ์โอเวอร์โฟลว์ 1 แสดงขึ้นสองครั้ง แสดงว่าท่อที่ทดสอบเป็นท่อ PNP
3. เพื่อแยกความแตกต่างระหว่างตัวสะสม C และตัวปล่อย e ให้ใช้ท่อ NPN เป็นตัวอย่าง ใส่มัลติมิเตอร์แบบดิจิตอลในช่วง HFE และใช้แจ็ค PNP สอดฐาน B เข้าไปในรู B และสอดหมุดที่เหลืออีก 2 ตัวเข้าไปในรู C และ E ตามลำดับ หากค่า HFE ที่วัดได้มีค่าตั้งแต่หลักสิบถึงหลักร้อย แสดงว่าท่อเชื่อมต่อตามปกติและมีความสามารถในการขยายสัญญาณสูง ในขณะนี้ รู C ถูกแทรกเข้าไปในตัวสะสม C และรู E ถูกแทรกเข้าไปในตัวปล่อย E หากค่า HFE ที่วัดได้มีค่าเพียงไม่กี่สิบหรือมากกว่านั้น หมายความว่าตัวสะสม c และตัวปล่อย e ของหลอดที่ทดสอบถูกเสียบกลับด้าน ในขณะนี้ รู C คืออิมิตเตอร์ e และรู E เป็นตัวสะสม c เพื่อให้ผลการทดสอบมีความน่าเชื่อถือมากขึ้น สามารถใส่ฐาน b ลงในรู B อย่างถาวร เปลี่ยนตัวสะสม c และอิมิตเตอร์ e และทดสอบซ้ำสองครั้ง และอันที่มีค่าที่แสดงมากกว่าจะมีผลเหนือกว่า พินที่เสียบเข้าไปในรู C คือตัวสะสม c พินของรู E คืออิมิตเตอร์ e
4. ข้อสอบจะดีหรือไม่ดี ยังคงใช้ประเภท NPN เป็นตัวอย่าง เปิดฐาน b และวัดความต้านทานระหว่างขั้ว c\e เชื่อมต่อปากกาสีแดงของมัลติมิเตอร์เข้ากับอีซีแอล และปากกาสีดำเข้ากับคอลเลกเตอร์ ถ้าค่าความต้านทานสูงกว่าหลายหมื่นโอห์ม แสดงว่ากระแสเจาะน้อยและหลอดทำงานได้ตามปกติ หากความต้านทานระหว่างอิเล็กโทรด c และ e มีค่าน้อย หลอดวัดจะทำงานไม่เสถียรและไม่สามารถใช้ในวงจรที่มีข้อกำหนดทางเทคนิคสูงได้ หากค่าความต้านทานที่วัดได้มีค่าประมาณ 0 แสดงว่าท่อหัก ถ้าค่าความต้านทานมีค่าเป็นอนันต์แสดงว่าภายในท่อแตกแล้ว
