โครงสร้างของมัลติมิเตอร์และประเด็นสำคัญในการใช้งาน

โครงสร้างของมัลติมิเตอร์และประเด็นสำคัญในการใช้งาน

มัลติมิเตอร์เป็นเครื่องมือไฟฟ้าแบบพกพาหลายช่วงฟังก์ชันที่สามารถวัดกระแส DC, แรงดันไฟฟ้ากระแสตรง, แรงดันไฟฟ้ากระแสสลับ และความต้านทาน

บางตัวยังสามารถวัดความจุ ตัวเหนี่ยวนำ และพารามิเตอร์บางตัวของเซมิคอนดักเตอร์ได้ (เช่น )

การใช้มัลติมิเตอร์อย่างเชี่ยวชาญถือเป็นทักษะพื้นฐานสำหรับช่างไฟฟ้า และมัลติมิเตอร์ก็เป็นหนึ่งในเครื่องมือที่จำเป็นสำหรับช่างไฟฟ้า

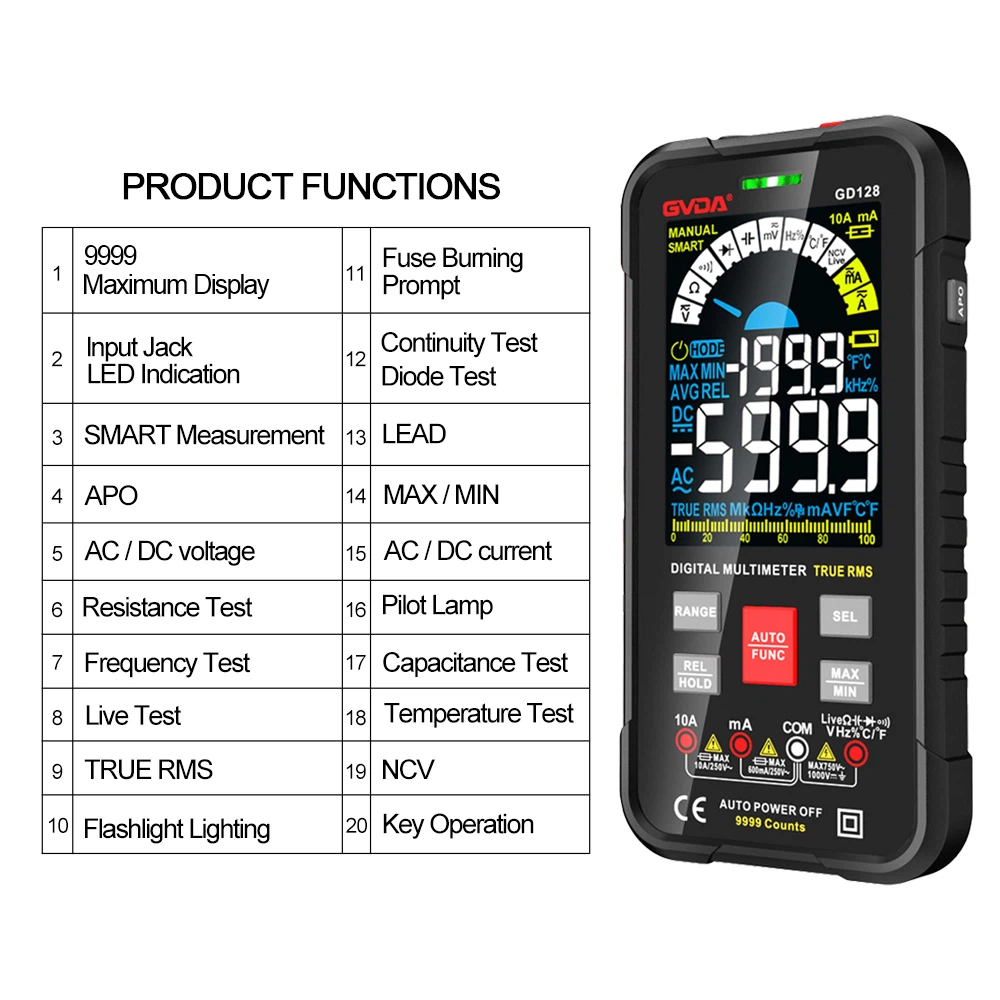

มัลติมิเตอร์สามารถแบ่งออกเป็นมัลติมิเตอร์แบบตัวชี้และมัลติมิเตอร์แบบดิจิตอล

เนื่องจากมัลติมิเตอร์มีหลายประเภทจึงต้องเตรียมการวัดก่อนใช้งาน

1. ทำความคุ้นเคยกับฟังก์ชันต่างๆ ของสวิตช์แปลง ปุ่ม ซ็อกเก็ต ฯลฯ ตรวจสอบสัญลักษณ์หน้าปัด ลักษณะของ "มัลติมิเตอร์แบบพอยน์เตอร์และมัลติมิเตอร์แบบดิจิตอล" บ่งบอกถึงตำแหน่งในแนวนอน และ "Å" บ่งชี้การใช้งานในแนวตั้ง

2. ทำความเข้าใจระดับไฟฟ้าที่วัดได้ซึ่งสอดคล้องกับแต่ละขีดบนหน้าปัด

3. ตรวจสอบว่าตำแหน่งของโพรบสีแดงและสีดำถูกต้องหรือไม่ ใส่โพรบสีแดงเข้าไปในซ็อกเก็ต "บวก" และโพรบสีดำเข้าไปในซ็อกเก็ต "-" มัลติมิเตอร์บางรุ่นมีขั้วต่อการวัดแรงดันไฟฟ้าสูง AC/DC 2500V ด้วย เมื่อวัดแรงดันไฟฟ้าสูง โพรบสีดำจะไม่เคลื่อนที่ ใส่โพรบสีแดงเข้าไปในเต้ารับไฟฟ้าแรงสูง

4. การปรับศูนย์ทางกล หมุนสกรูปรับค่าศูนย์เชิงกลบนแผงมัลติมิเตอร์เพื่อจัดตำแหน่งตัวชี้ให้ตรงกับตำแหน่ง "0" ที่ปลายด้านซ้ายของแป้นหมุน

ปัญหาการวัดค่าความต้านทานไปข้างหน้าของไดโอดด้วยมัลติมิเตอร์

มัลติมิเตอร์วัดความต้านทานไปข้างหน้าของไดโอด และช่วงโอห์มมิกที่แตกต่างกันจะวัดค่าความต้านทานที่แตกต่างกัน

ไดโอดเป็นองค์ประกอบที่ไม่เชิงเส้น จะเห็นได้จากเส้นโค้งลักษณะเฉพาะของโวลต์แอมแปร์ว่าแรงดันไฟฟ้าที่ใช้กับปลายทั้งสองข้างของไดโอดนั้นไม่ได้สัดส่วนกับกระแสที่ไหลผ่านองค์ประกอบ กล่าวคือ คุณลักษณะของโวลต์แอมแปร์ไม่ใช่เส้นตรง แต่เป็นเส้นโค้ง

เมื่อวัดความต้านทานข้างหน้าของไดโอดโดยใช้ช่วงโอห์มของมัลติมิเตอร์ แม้ว่า R ของช่วงโอห์ม × 1 ถึง R × แรงดันไฟฟ้าภายในของแหล่งจ่ายไฟ 1k จะเท่ากัน แต่เมื่อวัดที่เกียร์ต่าง ๆ ความต้านทานภายในของ วงจรการวัดจะต่างกัน

ดังนั้นแรงดันไฟฟ้าที่ใช้กับปลายทั้งสองด้านของส่วนประกอบจึงแตกต่างกัน ส่งผลให้ส่วนประกอบที่วัดได้สะท้อนค่าความต้านทานที่แตกต่างกัน
