ไม้บรรทัดระดับมีหน้าที่และประเภทใด

ไม้บรรทัดระดับมีหน้าที่และประเภทใด

ไม้บรรทัดแนวนอนตามชื่อคือเครื่องมือวัดที่ใช้วัดตำแหน่งแนวนอน เป็นเครื่องมือวัดที่ใช้ฟองระดับเพื่อระบุค่า และระบุการกระจัดเชิงมุมโดยตรงผ่านฟองระดับของของเหลวภายในไม้บรรทัดแนวนอน จึงทำการวัดข้อมูล เช่น ตำแหน่งแนวนอนสัมพัทธ์ ตำแหน่งแนวตั้ง และระดับความเบี่ยงเบนจาก ตำแหน่งเอียงของพื้นผิวที่วัด การใช้งานจริงของไม้บรรทัดวัดระดับส่วนใหญ่ประกอบด้วย:

1. ตรวจจับและปรับตำแหน่งแนวนอนของอุปกรณ์เครื่องจักรกล เช่น เครื่องมือกล, รางนำเครื่องมือ และฐานเครื่องมือ

2. วัดมุมเอียงที่สัมพันธ์กับตำแหน่งระนาบแนวนอน เช่น ความตรงและความเรียบของเครื่องมือกล รางนำเครื่องมือ ไม้บรรทัด แผ่นเรียบ เป็นต้น

3. วัดแนวตั้งและความขนานของตำแหน่งระหว่างระนาบสองระนาบเพื่อช่วยในการติดตั้งอาคาร

ไม้บรรทัดระดับประเภทใดบ้าง

ไม้บรรทัดแนวนอนมีหลายประเภท ซึ่งสามารถแบ่งออกเป็นประเภทต่างๆ ตามมาตรฐานการจำแนกประเภทที่แตกต่างกัน:

1.ตามหลักการ

(1) ระดับเครื่องกล: รวมถึงระดับแท่ง (เครื่องมือวัดระดับสี่เหลี่ยมที่มีพื้นผิวการวัดฐานและฟองระดับคงที่หรือปรับได้สัมพันธ์กับพื้นผิวการวัดฐาน) เกจระดับเฟรม (เครื่องมือวัดระดับเฟรมเกจพร้อมพื้นผิวการวัดฐาน) และพื้นผิวการวัดแนวตั้งสองพื้นผิว และฟองระดับคงที่หรือปรับได้สัมพันธ์กับพื้นผิวการวัดฐาน) และเกจวัดระดับแม่เหล็ก (พื้นผิวการวัดฐานและด้านที่มีสิ่งที่แนบมาด้วยแม่เหล็ก ซึ่งสามารถใช้สำหรับการวัดการดูดซับบนแกน Z ของ เครื่องมือกลที่มีสวิตช์แม่เหล็ก)

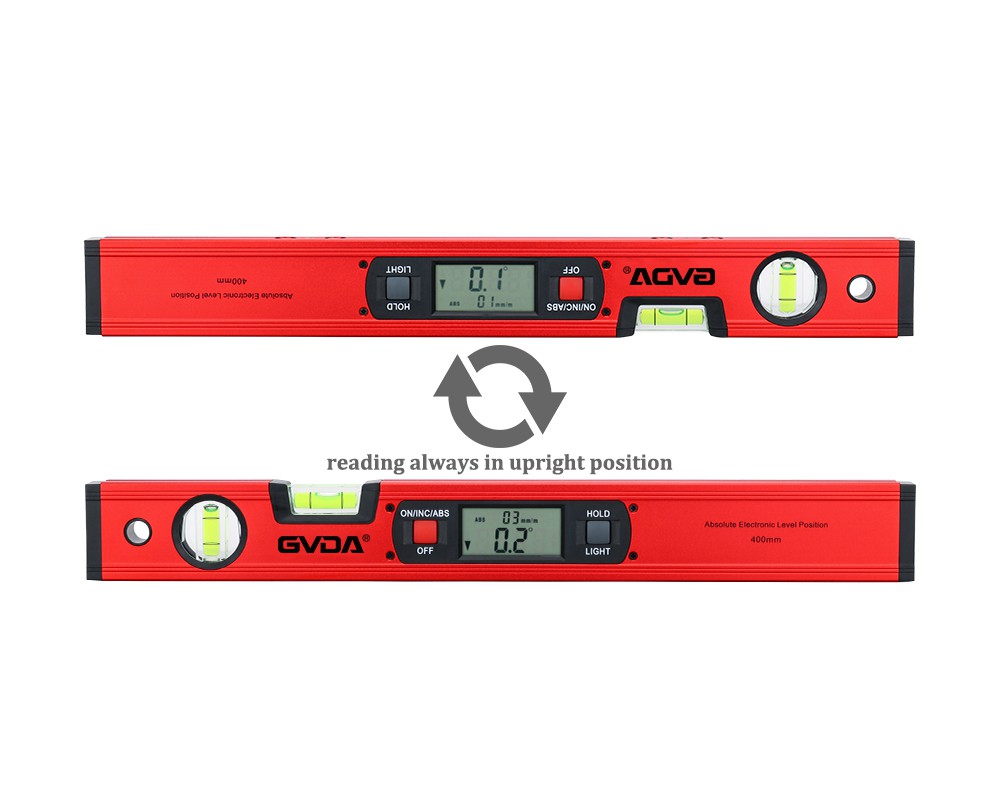

(2) เกจวัดระดับอิเล็กทรอนิกส์: เกจวัดระดับอิเล็กทรอนิกส์ที่แทนที่ฟองน้ำด้วยไฟแสดงผล ช่วยให้มองเห็นระดับได้โดยการสังเกตสีของไฟแสดงผล นอกจากนี้ยังมีเกจวัดระดับดิจิทัลที่ใช้งานง่ายกว่าซึ่งสามารถแสดงตัวเลขได้โดยตรง แต่ประเภทนี้ไม่คงทนมากนักจึงค่อนข้างหายาก

2. แบ่งตามโครงสร้าง

ส่วนใหญ่จะแบ่งออกเป็นสองประเภท: ปรับระดับได้ และปรับระดับไม่ได้
