การใช้แคลมป์มิเตอร์เพื่อตรวจสอบการรั่วไหลและการโจรกรรมของสายไฟฟ้าแรงต่ำ
การใช้ปากกาทดสอบจอแสดงผลดิจิทัลอย่างถูกต้องควรเชี่ยวชาญเนื้อหาต่อไปนี้:
(1) คำอธิบายปุ่ม:
(ปุ่ม A) DIRECT วัดปุ่มโดยตรง (ห่างจากหน้าจอ LCD) นั่นคือเมื่อใช้ปากกาติดต่อกับวงจรโดยตรงโปรดกดปุ่มนี้
(ปุ่ม B) INDUCTANCE ปุ่มวัดการเหนี่ยวนำ (ใกล้กับหน้าจอ LCD) กล่าวคือ เมื่อใช้ปากกาตรวจจับการสัมผัสกับวงจร โปรดกดปุ่มนี้
หมายเหตุ: ไม่ว่าปากกาจะพิมพ์ด้วยวิธีใด โปรดจำไว้ว่าปากกาที่อยู่ห่างจากหน้าจอ LCD นั้นมีไว้สำหรับการวัดโดยตรง สิ่งที่ใกล้กับคริสตัลเหลวมากที่สุดคือปุ่มตรวจจับ
(2) ปากกาทดสอบจอแสดงผลดิจิตอลเหมาะสำหรับการตรวจจับโดยตรงของกระแส AC และ DC ตั้งแต่ 12 ถึง 250 V เช่นเดียวกับการตรวจจับโดยอ้อมของเส้นศูนย์ AC, เส้นเฟส และจุดพัก นอกจากนี้ยังสามารถวัดการเปิด/ปิดตัวนำที่ไม่มีประจุได้อีกด้วย
(3) การตรวจจับโดยตรง:
1 ตัวเลขสุดท้ายคือค่าแรงดันไฟฟ้าที่วัดได้
2 เมื่อค่าการแสดงผลช่วงพักสูงไม่ใช่ 70 เปอร์เซ็นต์ ค่าช่วงพักต่ำจะปรากฏขึ้น
3 เมื่อวัดกระแสตรง ให้แตะขั้วอีกขั้วหนึ่งด้วยมือ
(4) การตรวจจับทางอ้อม: กดปุ่ม B ค้างไว้แล้ววางปลายปากกาไว้ใกล้กับสายไฟ หากสายไฟมีกระแสไฟอยู่ สัญลักษณ์ไฟฟ้าแรงสูงจะแสดงบนจอแสดงผลของปากกาแสดงผลดิจิทัล
(5) การตรวจจับเบรกพอยต์: กดปุ่ม B ค้างไว้ และเมื่อเคลื่อนที่ตามยาวตามเส้นลวด เบรกพอยต์จะอยู่ที่ตำแหน่งที่ไม่มีการแสดงผลในหน้าต่างแสดงผล

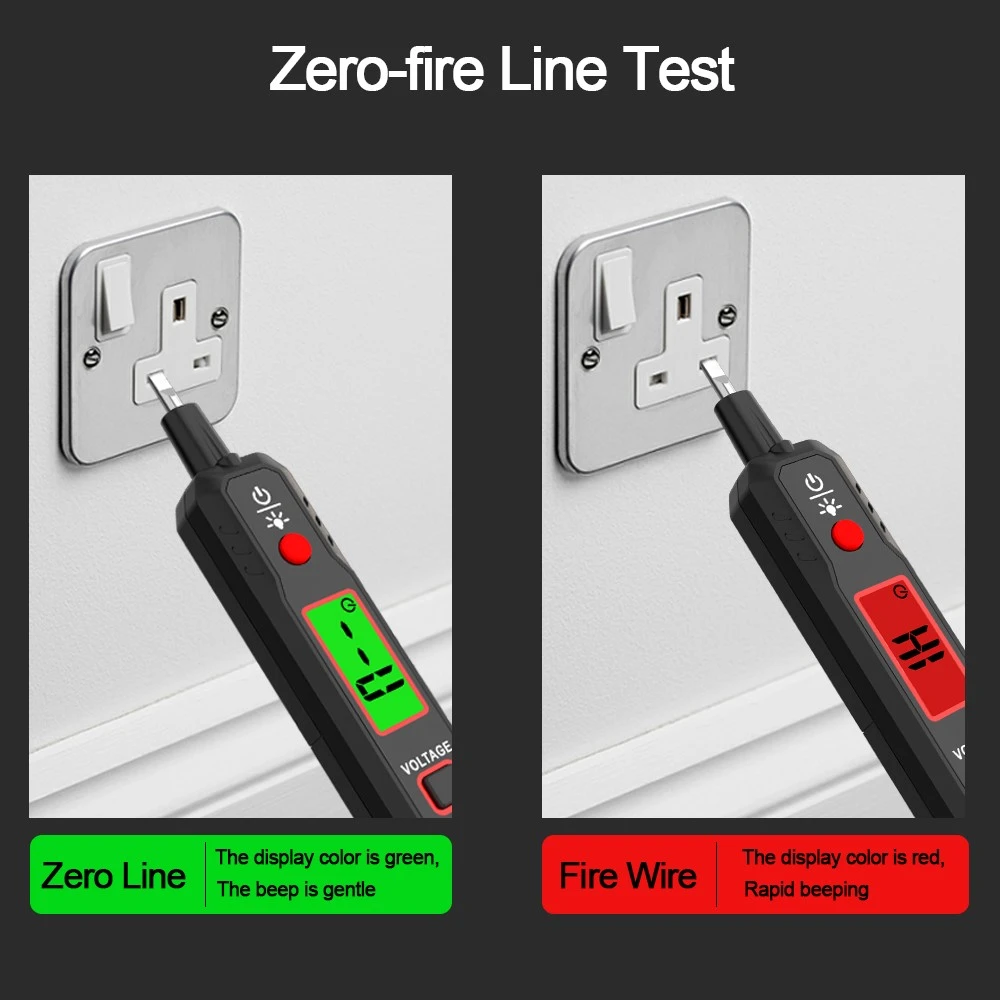

เหตุใดเส้นศูนย์ของปากกาวัดจึงไม่ปล่อยแสง
ไม่เพียงแต่มีกระแสไหลผ่านเท่านั้น แต่ยังมีขนาดเท่ากันกับกระแสในสายไฟที่มีกระแสไฟฟ้าด้วย เนื่องจากเส้นลวดศูนย์เชื่อมต่อแบบอนุกรมกับสายไฟที่มีกระแสไฟฟ้าและคอนซูเมอร์ และกระแสไฟฟ้าในวงจรอนุกรมจะเท่ากันทุกแห่ง ไม่เชื่อก็ใช้แอมมิเตอร์วัดดูครับ ส่วนเหตุใดจึงไม่สามารถวัดด้วยปากกาวัดได้ เป็นเรื่องง่ายเพราะปากกาวัดใช้เพื่อแยกความแตกต่างระหว่างสายไฟฟ้ากับสายศูนย์ หรือเพื่อตรวจสอบว่าตัวนำเชื่อมต่อกับสายไฟฟ้าอยู่หรือไม่ และไม่สามารถระบุได้ว่ามีสายอยู่หรือไม่ เป็นปัจจุบัน เมื่อตัวโลหะของปลายสไตลัสสัมผัสกับลวดที่มีไฟฟ้าหรือตัวนำที่เชื่อมต่อกับลวดที่มีไฟฟ้า วงจรจะถูกสร้างขึ้นจากลวดที่มีไฟฟ้าผ่านสไตลัส ร่างกายมนุษย์ และกราวด์ เนื่องจากมีแรงดันไฟฟ้า 220V ระหว่างสายไฟที่มีไฟฟ้ากับกราวด์ กระแสไฟอ่อนจึงไหลจากสายไฟที่มีไฟฟ้าผ่านสไตลัสและร่างกายมนุษย์ลงสู่พื้น หลอดนีออนของสไตลัสจะปล่อยแสงออกมา แต่จะไม่เหมือนกับกระแสไฟในสายไฟที่มีกระแสไฟฟ้า เมื่อตัวโลหะของปลายสไตลัสสัมผัสกับเส้นศูนย์ จะไม่มีแรงดันไฟฟ้าระหว่างเส้นศูนย์กับพื้น ดังนั้นจึงไม่มีกระแสไหลผ่านสไตลัส และหลอดนีออนของสไตลัสจะไม่ปล่อยแสง
