ออสซิลโลสโคปมีประโยชน์อย่างไร?
(1) การได้รับพื้นฐาน
เมื่อผู้ปฏิบัติงานใช้ออสซิลโลสโคปโดยไม่มีคู่มือการใช้งาน ขั้นตอนแรกคือการได้เส้นฐานแนวนอนที่บางที่สุดก่อนจึงจะสามารถใช้โพรบสำหรับการวัดอื่นๆ ได้ วิธีการเฉพาะมีดังนี้: 1 ตั้งค่าสวิตช์และปุ่มแผงไว้ล่วงหน้า
ตั้งค่าสวิตช์และปุ่มควบคุมแผงไว้ล่วงหน้า ความสว่างถูกตั้งค่าไว้ที่ปานกลาง โฟกัสและโฟกัสเสริมถูกตั้งค่าไว้ที่ปานกลาง การเชื่อมต่ออินพุตแนวตั้งถูกตั้งค่าเป็น "AC" การเลือกช่วงแรงดันไฟฟ้าแนวตั้งถูกตั้งค่าเป็น "5 mv/div" การเลือกโหมดการทำงานในแนวตั้งถูกตั้งค่าเป็น "CH1" การเลือกความไวในแนวตั้งถูกตั้งค่าเป็น "CH1" และการเลือกความไวในแนวตั้งถูกตั้งค่าเป็น "CH1" การตัดเวลาในการสแกน A ถูกตั้งค่าไว้ที่ตำแหน่งการสอบเทียบ "CAL" การกระจัดในแนวนอนถูกตั้งค่าไว้ที่ตำแหน่งตรงกลาง โหมดการสแกนถูกตั้งค่าเป็น "A" โหมดการซิงโครไนซ์ทริกเกอร์ถูกตั้งค่าเป็น "AUTO" สวิตช์ความชันคือ ตั้งค่าเป็น "+" การเลือกแหล่งการซิงโครไนซ์ช่องแนวตั้งถูกตั้งค่าไว้ที่ตำแหน่งตรงกลาง ตำแหน่งแนวตั้งจะถูกตั้งค่าไว้ที่ตำแหน่งตรงกลาง ปัจจัยเวลาสแกน A และ B จะถูกตั้งค่าล่วงหน้าที่ "0.5 ms/div " ด้วยกัน. ตั้งค่า "+", สวิตช์คัปปลิ้งทริกเกอร์ "AC", การเลือกแหล่งทริกเกอร์ "INT"
2. กดสวิตช์เปิด/ปิด ไฟแสดงสถานะเปิด/ปิดจะสว่างขึ้น
3 ปรับปุ่มควบคุมด้วยโฟกัสความสว่างและปุ่มควบคุมอื่นๆ ที่เกี่ยวข้อง โดยอาจมีเส้นฐานการสแกนที่บางและสว่าง ปรับเส้นฐานเพื่อให้ตำแหน่งตรงกลางของหน้าจอและขนาดพิกัดแนวนอนโดยทั่วไปเกิดขึ้นพร้อมกับ ④ ปรับ การควบคุมความเท่าเทียมของวิถี
ปรับการควบคุมความขนานของแทร็กเพื่อทำให้เส้นฐานขนานกับพิกัดแนวนอน
(2) สัญญาณการแสดงผล
โดยทั่วไป ออสซิลโลสโคปนั้นมีพอร์ตเอาต์พุตสัญญาณคลื่นสี่เหลี่ยมมาตรฐาน 0.5 Vp-p เมื่อเส้นพื้นฐานนั่นคือโพรบสามารถเชื่อมต่อกับสิ่งนี้ได้ ในเวลานี้ควรมีชุดของสี่เหลี่ยมจัตุรัส สัญญาณคลื่นบนหน้าจอ การปรับช่วงแรงดันไฟฟ้าและปุ่มปัจจัยเวลาในการสแกน แอมพลิจูดของคลื่นสี่เหลี่ยมและความกว้างของคลื่นควรเปลี่ยนแปลง ณ จุดนี้ ซึ่งบ่งชี้ว่าออสซิลโลสโคปได้รับการปรับโดยพื้นฐานแล้วและสามารถใช้งานได้
(3) วัดสัญญาณ

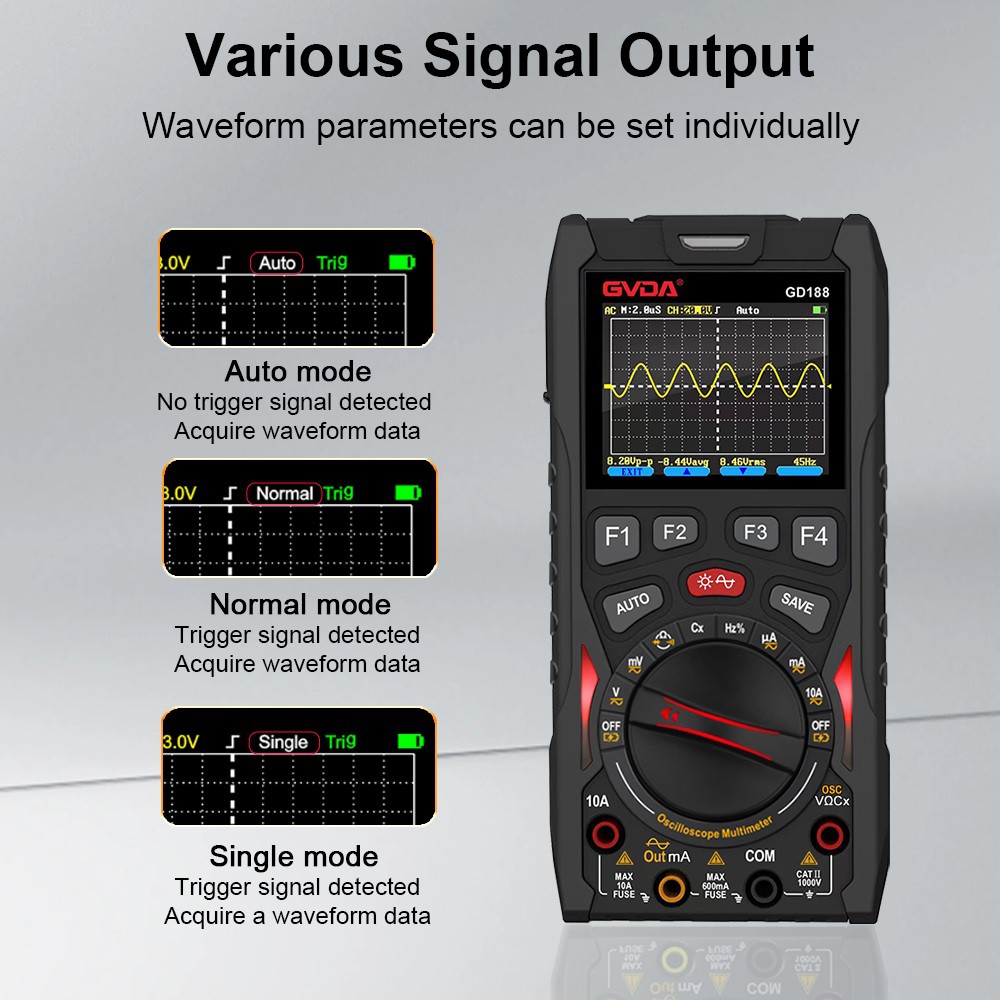

เชื่อมต่อสายทดสอบเข้ากับซ็อกเก็ตอินพุต CH1 หรือ CH2 แตะหัวทดสอบกับจุดทดสอบ คุณสามารถสังเกตรูปคลื่นบนออสซิลโลสโคปได้ หากแอมพลิจูดของรูปคลื่นใหญ่เกินไปหรือเล็กเกินไป คุณสามารถปรับปุ่มปรับช่วงแรงดันไฟฟ้าได้ หากการแสดงช่วงเวลารูปคลื่นไม่เหมาะสม คุณสามารถปรับปุ่มหมุนความเร็วในการสแกนได้
การวัดพิเศษ
(1) การวัดแรงดันไฟฟ้ากระแสสลับสูงสุด
①รับข้อมูลพื้นฐาน
2) ปรับปุ่ม V/div เพื่อให้รูปคลื่นแสดง 5 div (เช่น 5 เฟรม) ในทิศทางแนวตั้ง
3. ปรับ "ระดับทริกเกอร์" เพื่อให้ได้การแสดงผลที่เสถียร
④ คำนวณแรงดันไฟฟ้าสูงสุดด้วยสูตรต่อไปนี้ แรงดันไฟสูงสุด {{0}} แอมพลิจูดการโก่งตัวในแนวตั้ง × เสาสวิตช์ × ตัวคูณการลดทอนของโพรบ ตัวอย่างเช่น: วัดการโก่งตัวของจุดสูงสุดบนถึงจุดสูงสุดที่ต่ำกว่าที่ 5.6 องศา สวิตช์ VOLTS/dir ถูกตั้งค่าเป็น 0.5 โดยมีตัวคูณการลดทอนของโพรบ × 10 ข้อมูลจะถูกแทนที่ด้วย: Vp-p { {7}}.6 × 0.5 × 10=28 โวลต์
(2) การวัดเวลาเพิ่มขึ้น
เวลาที่เพิ่มขึ้น=ระยะทางแนวนอน (องศา) × เวลา / องศา (เสากั้น) / ปัจจัยการขยาย
ตัวอย่างเช่น: ระยะห่างระหว่างจุดสองจุดของรูปคลื่นคือ 5 องศา ระดับบล็อกเวลา / องศาของ 1Us การขยายตัว × 10 (จุดสิ้นสุดของการขยายตัวที่เป็น × 1) ค่าที่กำหนดจะถูกทดแทน: เวลาที่เพิ่มขึ้นคือ 5 × 1/10=0.5Us
(3) การวัดความแตกต่างของเฟส
ความแตกต่างของเฟส=ความแตกต่างในแนวนอน (องศา) × ค่าการสอบเทียบสเกลแนวนอน (องศา/องศา)
ตัวอย่างเช่น: ค่าผลต่างแนวนอนคือ {{0}}.6 องศา แต่ละองศาปรับเทียบเป็น 45 องศา ค่าที่กำหนดจะถูกแทนที่ด้วยสูตรผลต่างเฟส: 0.6 × 45=27 องศา
