เหตุใดมัลติมิเตอร์จึงไม่สามารถวัดขั้วของกระแสไฟ AC ได้
กระแสสลับที่เรียกว่าหมายถึงความจริงที่ว่าขั้วของมันเปลี่ยนแปลงสลับกันและความเร็วของการเปลี่ยนแปลงนั้นเร็วมาก ไม่ว่าจะเป็นชนิดพอยน์เตอร์หรือมัลติมิเตอร์แบบดิจิทัลขั้นสูงทั่วไป ก็ไม่สามารถสะท้อนขั้วทันทีได้ ขั้วของมันเปลี่ยนจำนวนครั้งต่อหน่วยเวลา ซึ่งเรียกว่าความถี่ มีหน่วยเป็น Hertz ซึ่งตั้งชื่อเพื่อเป็นเกียรติแก่ Mr. Hertz นักฟิสิกส์ชื่อดัง เนื่องจากการสลับขั้วของแหล่งจ่ายไฟนี้ จึงไม่สามารถวัดขั้วด้วยมัลติมิเตอร์ทั่วไปได้ หากจำเป็นต้องเข้าใจขั้ว ณ เวลาใดเวลาหนึ่ง อาจกล่าวได้ว่าวิธีที่ง่ายที่สุดสำหรับขั้วทันทีคือการใช้ออสซิลโลสโคปสำหรับอุปกรณ์อิเล็กทรอนิกส์โดยเฉพาะสำหรับการสังเกตพัลส์ AC หรือ DC

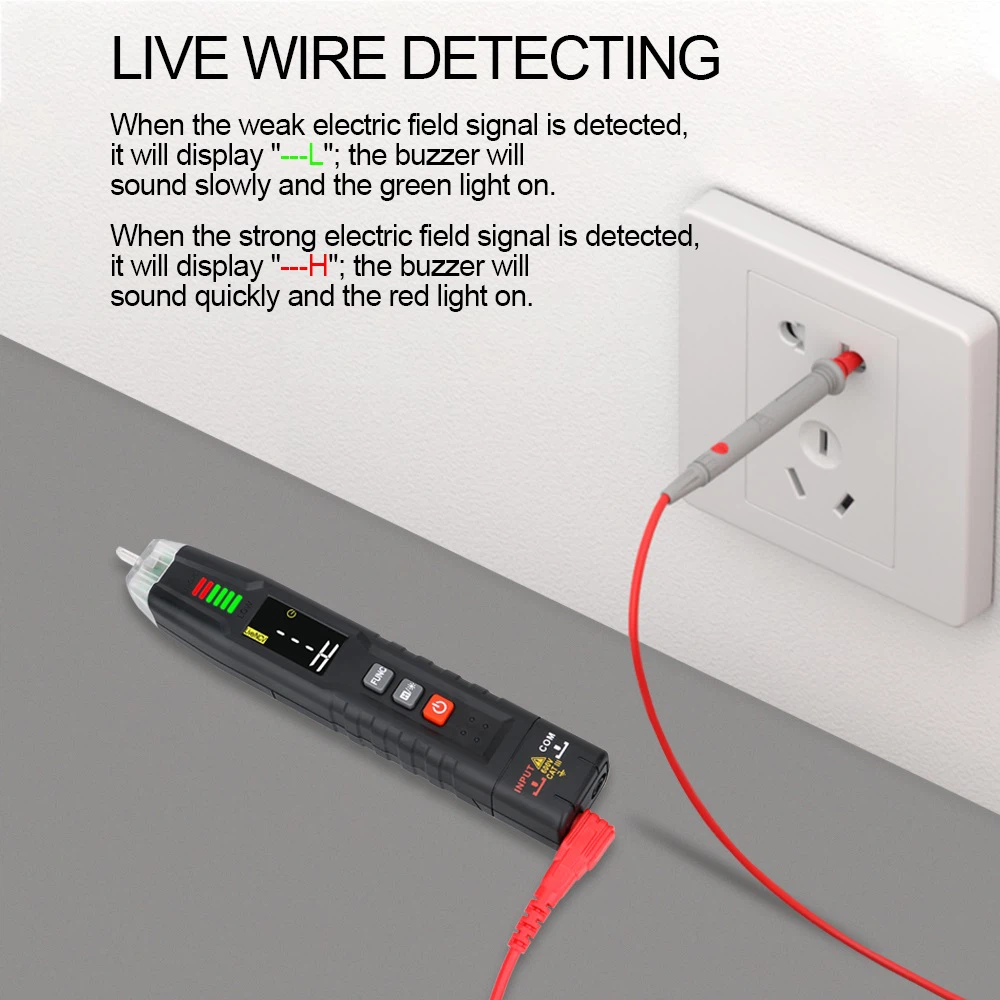

ทิศทางของกระแสสลับเปลี่ยนแปลงได้ตลอดเวลาโดยไม่คำนึงถึงขั้ว หากคุณต้องการวัดสายไฟที่มีกระแสไฟฟ้าและสายนิวทรัล คุณสามารถตั้งค่ามัลติมิเตอร์ไปที่ระดับแรงดันไฟฟ้ากระแสสลับสูงสุด จับโพรบสีดำด้วยมือเดียว และใช้โพรบสีแดงเพื่อตรวจจับสายไฟ หากตัวชี้เบี่ยงเบน แสดงว่าเป็นสายไฟที่มีกระแสไฟฟ้า และหากไม่เบี่ยงเบน แสดงว่าเป็นสายไฟที่เป็นกลาง นอกจากนี้ มัลติมิเตอร์แบบดิจิทัลบางรุ่นยังมาพร้อมกับฟังก์ชันปากกาตรวจสอบอีกด้วย
ไฟ AC คือกระแสที่มีการเปลี่ยนแปลงขนาดและทิศทางเป็นระยะๆ โดยไม่มีขั้ว มีเพียงความถี่เท่านั้น ในประเทศจีน ความถี่ของไฟ AC คือ 50 เฮิรตซ์ ซึ่งหมายความว่ากระแสไฟเปลี่ยนกลับไปกลับมา 50 ครั้งต่อวินาที และทิศทางเปลี่ยน 100 ครั้ง ปัญหานี้เองก็เป็นปัญหา
วิธีใช้มัลติมิเตอร์แบบดิจิตอล
1. วัดแรงดันไฟฟ้า ประการแรก จำเป็นต้องเลือกเกียร์ที่เหมาะสมตามประเภทของแรงดันไฟฟ้าที่จะวัด รวมถึงเกียร์แรงดันไฟฟ้ากระแสตรงและเกียร์แรงดันไฟฟ้ากระแสสลับ โพรบสีแดงถูกแทรกเข้าไปในรู V Ω และโพรบสีดำถูกแทรกเข้าไปในรู COM เชื่อมต่อมัลติมิเตอร์แบบขนานกับปลายทั้งสองด้านของวงจรที่ทดสอบ หากวัดแรงดันไฟฟ้ากระแสตรง ให้เลือกช่วงที่ใหญ่กว่าแรงดันไฟฟ้าที่วัดได้ เชื่อมต่อโพรบสีดำเข้ากับขั้วลบ และเชื่อมต่อโพรบสีแดงเข้ากับขั้วบวก แล้วอ่านค่า หากวัดแรงดันไฟฟ้ากระแสสลับ ให้เลือกช่วงที่เหมาะสม เชื่อมต่อโพรบสีแดงและสีดำเข้ากับสายไฟที่มีกระแสไฟและสายนิวทรัลตามลำดับ แล้วอ่านค่า
2. วัดกระแส ในการวัดกระแสด้วยมัลติมิเตอร์ จำเป็นต้องเชื่อมต่อมัลติมิเตอร์แบบอนุกรมกับวงจรที่ทดสอบ และยังแบ่งออกเป็นระดับกระแส DC และกระแส AC สอดโพรบสีแดงสองตัวเข้าไปในรู mA หรือ A แล้วสอดโพรบสีดำ
เข้าสู่พอร์ต COM เลือกช่วงและเกียร์ที่เหมาะสม ต่อสายมัลติมิเตอร์ในวงจรที่ทดสอบ และอ่านค่า
3. วัดความต้านทาน หากต้องการวัดความต้านทานด้วยมัลติมิเตอร์ ให้เชื่อมต่อโพรบสีแดงเข้ากับรู V Ω และโพรบสีดำเข้ากับรู COM เลือกช่วงที่เหมาะสม เชื่อมต่อโพรบสีแดงและสีดำเข้ากับปลายทั้งสองด้านของตัวต้านทาน และอ่านค่า
4. วัดความจุ ก่อนการวัด ตัวเก็บประจุจะต้องลัดวงจรและคายประจุ จากนั้นเลือกช่วงที่เหมาะสม ใส่โพรบสีแดงเข้าไปในรู V Ω และโพรบสีดำเข้าไปในรู COM หากมีการวัดตัวเก็บประจุแบบโพลาไรซ์ ให้เชื่อมต่อโพรบสีแดงเข้ากับขั้วบวก และต่อโพรบสีดำเข้ากับขั้วลบ แล้วอ่านค่า หากวัดค่าความจุไฟฟ้าแบบไม่มีขั้ว สามารถเชื่อมต่อโพรบสีแดงและสีดำเข้ากับตัวเก็บประจุในทิศทางบวกและลบได้
5. วัดไดโอด เลือกเกียร์ไดโอด ใส่โพรบสีแดงเข้าไปในรู V Ω และโพรบสีดำเข้าไปในรู COM เชื่อมต่อโพรบสีแดงเข้ากับขั้วบวกของไดโอด และโพรบสีดำเข้ากับขั้วลบของไดโอด และอ่านค่า . การวัดนี้เป็นการวัดแรงดันตกคร่อมของไดโอด ไม่ใช่ค่าความต้านทาน ซึ่งเป็นความสับสนในหมู่เพื่อนๆ หลายคนเช่นกัน โดยทั่วไป แรงดันตกคร่อมของหลอดซิลิคอนเรกติไฟเออร์จะอยู่ที่ประมาณ 0.7 ในขณะที่แรงดันตกของหลอดเจอร์เมเนียมจะอยู่ที่ประมาณ 0.2 แน่นอนว่าขึ้นอยู่กับประเภทของไดโอด และแรงดันตกคร่อมของหลอดจะแตกต่างกันไปขึ้นอยู่กับประเภท
