โครงสร้างและหลักการทำงานของแคลมป์แอมมิเตอร์
โครงสร้างแอมมิเตอร์แบบหนีบแม่เหล็ก
แอมมิเตอร์แบบหนีบของแมกนีโตอิเล็กทริกส่วนใหญ่ประกอบด้วยหม้อแปลงกระแสไฟฟ้าแบบพิเศษ แอมมิเตอร์ระบบแมกนีโตอิเล็กทริกแบบแก้ไข และวงจรภายใน รุ่นทั่วไปคือ: T301 และ T302 แคลมป์แอมมิเตอร์แบบ T301 วัดได้เฉพาะกระแสไฟ AC ในขณะที่แบบ T302 วัดได้ทั้งกระแสไฟ AC และแรงดันไฟ AC นอกจากนี้ยังมีแอมมิเตอร์แคลมป์กระเป๋าอเนกประสงค์แบบ AC และ DC เช่น: MG20, MG26, MG36 และรุ่นอื่นๆ ลักษณะที่ปรากฏของแคลมป์มิเตอร์ T301 แสดงในรูปที่ 7-6 ความแม่นยำคือ 2.5 และช่วงปัจจุบันคือ: 10 A, 50 A, 250 A, 1,000 A

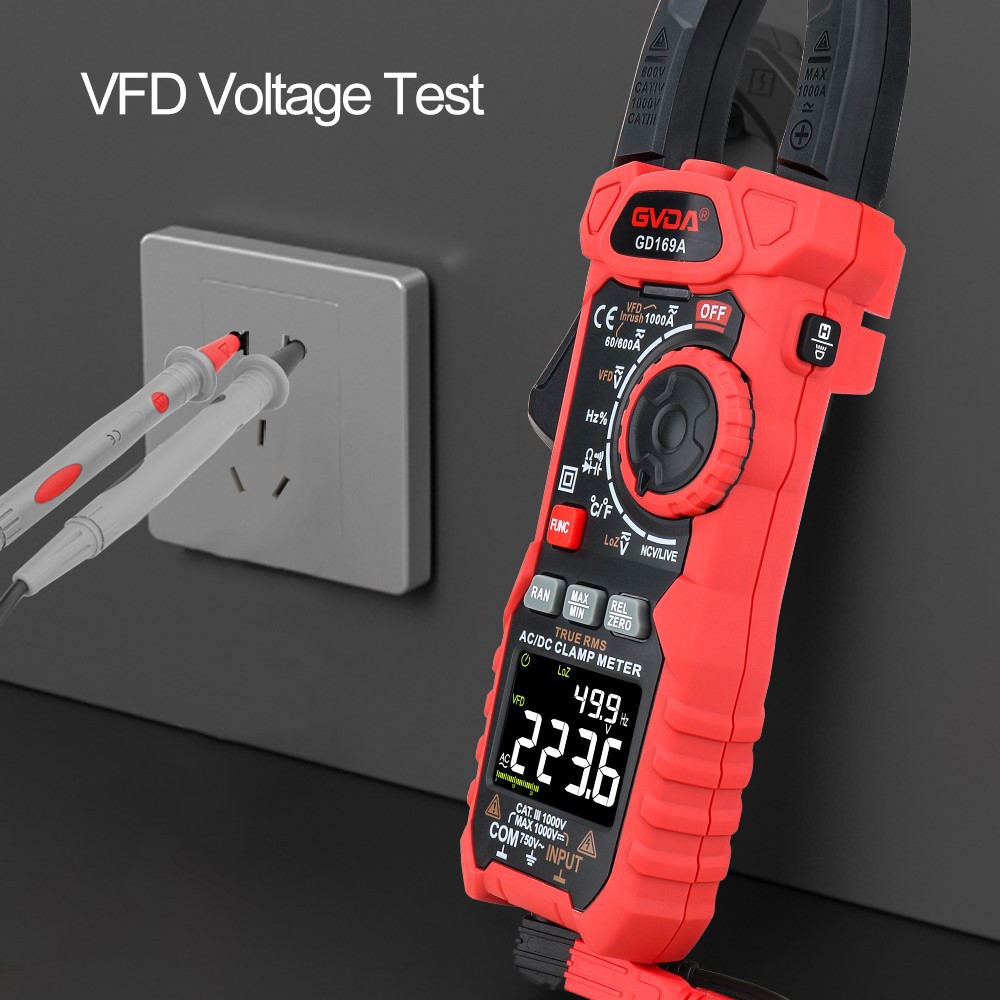

โครงสร้างของแคลมป์แอมมิเตอร์แบบดิจิตอล
ความแตกต่างที่ใหญ่ที่สุดในลักษณะที่ปรากฏระหว่างแคลมป์แอมมิเตอร์แบบดิจิทัลและแอมมิเตอร์แบบพอยน์เตอร์แคลมป์คือส่วนแสดงผลของแคลมป์แอมมิเตอร์แบบดิจิทัลใช้จอแสดงผลแบบผลึกเหลว
หลักการทำงานของแคลมป์แอมมิเตอร์
แกนเหล็กของหม้อแปลงถูกทำให้เป็นช่องเปิดที่เคลื่อนย้ายได้ซึ่งเป็นรูปตัวหนีบ และส่วนที่เคลื่อนย้ายได้เชื่อมต่อกับสวิตช์แกนเหล็ก 6 . เมื่อจับสวิตช์แกนเหล็กแน่นดีแล้ว แกนเหล็กของหม้อแปลงกระแสไฟฟ้าจะเปิดออก (ดังที่แสดงโดยเส้นประสองจุดในรูปที่ 7-8) และสามารถวางลวดที่วัดได้ 4 ไว้ในขากรรไกร และ สายนำกระแสจะกลายเป็นสายหลักของหม้อแปลงกระแส คดเคี้ยว เมื่อขากรรไกรถูกปิด ฟลักซ์แม่เหล็กสลับจะผ่านแกนเหล็กของหม้อแปลงกระแส และกระแสเหนี่ยวนำจะถูกสร้างขึ้นในขดลวดทุติยภูมิ 5 ของหม้อแปลง ) แอมมิเตอร์เชื่อมต่อกับปลายทั้งสองของขดลวดทุติยภูมิ และกระแสที่ระบุโดยตัวชี้จะเป็นสัดส่วนกับกระแสทำงานที่ยึดเข้ากับสายนำกระแส และสามารถอ่านค่ากระแสที่วัดได้โดยตรงจากหน้าปัด
เป็นที่น่าสังเกตว่า: เนื่องจากหลักการคือการใช้หลักการของหม้อแปลง ไม่ว่าแกนเหล็กจะปิดแน่นหรือไม่ และมีแม่เหล็กตกค้างจำนวนมากหรือไม่ มีอิทธิพลอย่างมากต่อผลการวัด เมื่อวัดกระแสเล็กน้อย ข้อผิดพลาดในการวัดจะเพิ่มขึ้น ในเวลานี้ลวดที่วัดได้สามารถพันบนแกนเหล็กได้หลายครั้งเพื่อเปลี่ยนอัตราส่วนกระแสของหม้อแปลงเพื่อเพิ่มช่วงกระแส ณ จุดนี้ Ix ปัจจุบันที่วัดได้ควรเป็น:
Ix=Ia/N
Ia คือการอ่านค่าแอมมิเตอร์ N คือจำนวนรอบที่คดเคี้ยว
เรื่องที่ต้องให้ความสนใจในการใช้แคลมป์แอมมิเตอร์
(1) เนื่องจากแคลมป์แอมมิเตอร์สัมผัสกับสายที่ทดสอบ จึงจำเป็นต้องตรวจสอบว่าประสิทธิภาพของฉนวนของมิเตอร์ดีหรือไม่ก่อนการวัด นั่นคือเปลือกไม่เสียหายและที่จับควรสะอาดและแห้ง
(2) เมื่อวัดคุณควรสวมถุงมือฉนวนหรือถุงมือลวดที่สะอาด
(3) ระหว่างการวัด ควรให้ความสนใจกับการรักษาระยะห่างที่ปลอดภัยระหว่างแต่ละส่วนของร่างกายกับร่างกายที่มีประจุไฟฟ้า (ระยะห่างที่ปลอดภัยสำหรับระบบไฟฟ้าแรงต่ำคือ 0.1-0.3 ม.) .
(4) ใช้แคลมป์แอมมิเตอร์เพื่อวัดกระแสในตัวนำเปลือย และต้องทำการวัดฉนวนล่วงหน้าก่อนทำการวัด
(5) ห้ามมิให้เปลี่ยนตำแหน่งเกียร์ของแคลมป์แอมมิเตอร์ระหว่างการวัดโดยเด็ดขาด หากจำเป็นต้องเปลี่ยนเกียร์ ควรถอนสายวัดออกจากขากรรไกรก่อนเปลี่ยนตำแหน่งเกียร์
(6) เลือกแคลมป์แอมมิเตอร์อย่างเคร่งครัดตามระดับแรงดันไฟฟ้า: แคลมป์แอมมิเตอร์ของระดับแรงดันต่ำสามารถวัดกระแสในระบบไฟฟ้าแรงต่ำเท่านั้น และไม่สามารถวัดกระแสในระบบไฟฟ้าแรงสูงได้
(7) เมื่อวัดในพื้นที่ขนาดเล็ก (เช่น กล่องจ่ายไฟ ฯลฯ) จำเป็นต้องป้องกันการลัดวงจรระหว่างเฟสที่เกิดจากการเปิดของขากรรไกร
(8) สามารถจับยึดตัวนำเฟสเดียวเท่านั้นสำหรับการวัดแต่ละครั้ง
(9) แรงดันไฟฟ้าของวงจรที่ทดสอบควรต่ำกว่าแรงดันไฟฟ้าที่กำหนดของแคลมป์แอมมิเตอร์ มิฉะนั้น จะทำให้เกิดอุบัติเหตุหรือไฟฟ้าช็อตได้ง่าย
(10) หลังการวัดแต่ละครั้ง ควรวางสวิตช์สำหรับปรับช่วงกระแสไว้ที่ตำแหน่งสูงสุด เพื่อหลีกเลี่ยงความเสียหายต่อเครื่องมือเนื่องจากการวัดโดยไม่เลือกช่วงในครั้งต่อไป
