วิธีใช้มัลติมิเตอร์ในการวัดพรอกซิมิตี้สวิตช์
สวิตช์ความใกล้ชิดสามารถวัดได้โดยใช้มัลติมิเตอร์ วิธีการวัดก็ง่ายมาก เพียงปฏิบัติเหมือนเป็นสวิตช์
ดังนั้นเรามาทำความเข้าใจว่าสวิตช์ความใกล้ชิดนี้คืออะไร
พรอกซิมิตี้สวิตช์ตามชื่อ คือสวิตช์ที่ทำงานเฉพาะเมื่อ "ปิด" เท่านั้น พรอกซิมิตี้สวิตช์ควรจัดเป็นสวิตช์ตำแหน่ง และความแตกต่างที่ใหญ่ที่สุดจากสวิตช์เคลื่อนที่ทั่วไปของเราก็คือ พรอกซิมิตี้สวิตช์สามารถทำงานการวัดตำแหน่งให้เสร็จสิ้นโดยไม่ต้องสัมผัสวัตถุการวัด
กล่าวโดยสรุป สาระสำคัญของสวิตช์ความใกล้เคียงยังคงเป็นสวิตช์ แต่หลักการทำงานต่างกัน ในปัจจุบัน พรอกซิมิตี้สวิตช์ทั่วไปในตลาดแบ่งออกเป็นประเภทคร่าว ๆ ดังต่อไปนี้:
โฟโตอิเล็กทริคพร็อกซิมิตี้สวิตช์: ผ่านการสะท้อนแสง เมื่อมีสิ่งกีดขวางปิดกั้นแสงที่ปล่อยออกมา อุปกรณ์จะสร้างสัญญาณเปิดหรือปิด
พรอกซิมิตี้สวิตช์ชนิดฮอลล์: ผู้คนอาจไม่คุ้นเคยกับคำว่าฮอลล์ แต่จริงๆ แล้วฮอลล์เป็นรูปแบบหนึ่งของวงจรที่มีความไวต่อสารแม่เหล็ก เมื่อตรวจพบวัตถุแม่เหล็ก วงจรจะเปลี่ยน และสัญญาณเปิดหรือปิดที่เกี่ยวข้องจะถูกส่งออกผ่านวงจรแปลง:
สวิตช์ความใกล้เคียงแบบคาปาซิทีฟ: เมื่อพูดถึงสวิตช์ความใกล้ชิดแบบคาปาซิทีฟ สิ่งสำคัญคือต้องเข้าใจปัญหาของค่าคงที่ไดอิเล็กตริก เมื่อวัตถุเคลื่อนผ่านระหว่างแผ่นอิเล็กโทรดทั้งสองแผ่นของตัวเก็บประจุ ค่าคงที่ไดอิเล็กทริกจะเปลี่ยนแปลง ซึ่งจะสร้างสัญญาณที่ถูกแปลงและส่งออกผ่านวงจร
จะใช้มัลติมิเตอร์วัดพรอกซิมิตี้สวิตช์ได้อย่างไร?
แม้ว่าจะเป็นสวิตช์ด้วย แต่การวัดความใกล้ชิดของสวิตช์นี้ค่อนข้างพิเศษ ถ้าเราวัดโดยตรงเราจะไม่สามารถวัดอะไรได้อย่างแน่นอน เพราะพรอกซิมิตี้สวิตซ์นี้ต้องใช้แหล่งจ่ายไฟระหว่างการทำงานปกติ เช่นเดียวกับเครื่องใช้ไฟฟ้าที่ต้องเชื่อมต่อกับแหล่งจ่ายไฟ ส่วนใหญ่เป็นไฟ DC 24V ซึ่งเป็นวิธีเดินสายไฟแบบสามสาย
ดังนั้น การเชื่อมต่อไฟเข้ากับพรอกซิมิตี้สวิตช์จึงเป็นขั้นตอนแรกในการวัด
หลังจากจ่ายไฟให้กับพรอกซิมิตี้สวิตช์แล้ว เราต้องเข้าใจวิธีการเดินสายภายในด้วย ลองใช้สวิตช์ความใกล้ชิดแบบสามสายเป็นตัวอย่าง เพื่อนๆ ที่มีความรู้ด้านวงจรบ้างจะเห็นว่าการเปิด-ปิดพรอกซิมิตี้สวิตซ์นั้นสัมพันธ์กับทรานซิสเตอร์ เมื่อตรวจพบวัตถุในวงจรหลักของพรอกซิมิตี้สวิตช์ การเปลี่ยนแปลงการเปิด-ปิดภายในวงจรจะเกิดขึ้น ซึ่งจะเกิดเป็นวงจรปิดที่ปลายทั้งสองข้างของโหลดดังรูปด้านล่าง นั่นคือแหล่งจ่ายไฟ 24V คือ เพิ่มเข้ากับโหลดทั้งสองด้านซึ่งจริงๆ แล้วเป็นหลักการทำงานของสวิตช์ความใกล้เคียง

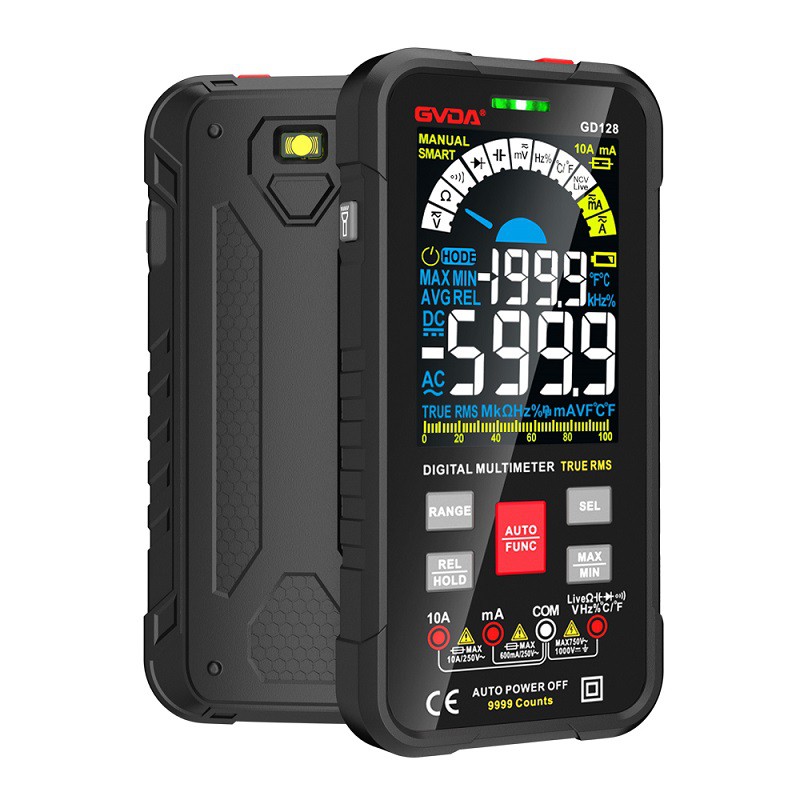

เมื่อเราใช้มัลติมิเตอร์วัดแรงดันไฟฟ้าทั้งสองด้านของโหลด เราสามารถระบุได้ว่าพรอกซิมิตี้สวิตช์เปิดหรือปิดอยู่
โปรดทราบว่าเนื่องจากพรอกซิมิตี้สวิตช์ในรูปแบบที่แตกต่างกัน จึงไม่แน่ใจว่าปลายโหลดแบ่งขั้วบวกหรือขั้วลบกับแหล่งจ่ายไฟหรือไม่ การวัดจริงควรทำตามคู่มือผลิตภัณฑ์ของเรา
