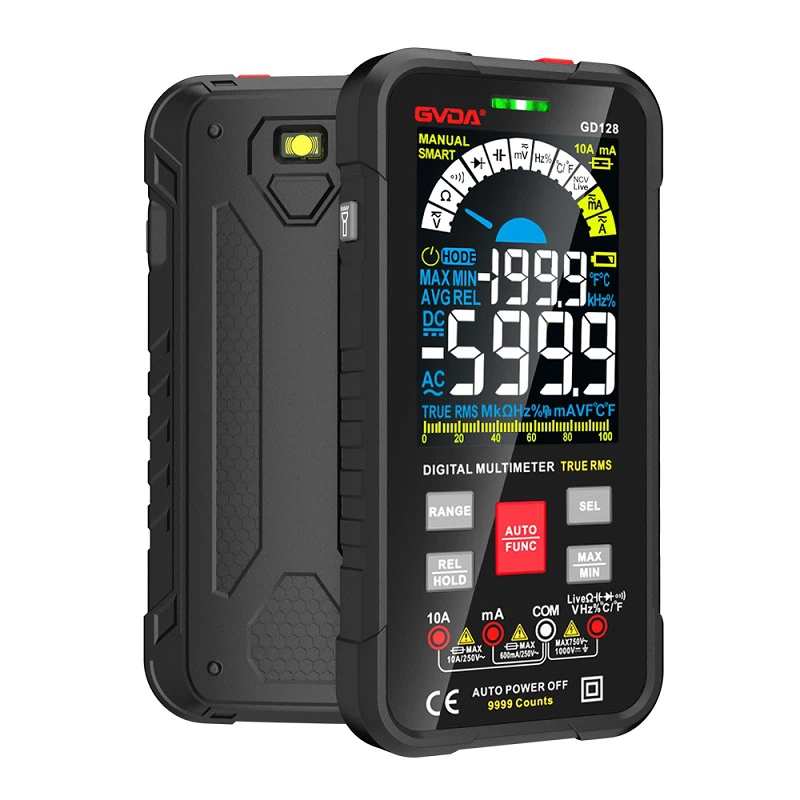

การวัดคุณภาพของความจุไฟฟ้าด้วยมิเตอร์สากลแบบดิจิตอล

การวัดคุณภาพของความจุไฟฟ้าด้วยมิเตอร์สากลแบบดิจิทัล

1) การตัดสินที่ดีหรือไม่ดี

ขั้นตอนที่ 1: การเลือกเกียร์ หมุนสวิตช์แปลงของมัลติมิเตอร์แบบดิจิตอลไปที่เฟืองที่มีสัญลักษณ์ "Ω" และเลือกเฟืองช่วงของ "ไดโอดพร้อมเสียงกริ่ง"

ขั้นตอนที่ 2: ตรวจจับการทำงาน โพรบทั้งสองไม่ได้แยกความแตกต่างระหว่างขั้วบวกและขั้วลบ แต่สัมผัสหมุดทั้งสองของตัวเก็บประจุแยกกัน ณ จุดนี้ หมายเลขที่แสดงบนหน้าจอ LCD จะกะพริบอย่างรวดเร็วและแสดงสัญลักษณ์เริ่มต้นทันที (หรือที่เรียกว่า "สัญลักษณ์ล้น") "1" จากนั้นจึงเปลี่ยนปากกาเพื่อทดสอบอีกครั้ง ณ จุดนี้ เครื่องหมายลบ "~" จะปรากฏขึ้นก่อนตัวเลขที่แสดงบนหน้าจอ LCD จากนั้นตัวเลขจะกะพริบอย่างรวดเร็ว โดยมีสัญลักษณ์เริ่มต้น "1" ปรากฏขึ้น สถานการณ์ข้างต้นบ่งชี้ว่ากระบวนการชาร์จไปข้างหน้าและย้อนกลับของตัวเก็บประจุที่ทดสอบนั้นเป็นเรื่องปกติและดี หากในระหว่างขั้นตอนการทดสอบข้างต้น หมายเลขที่แสดงบนหน้าจอ LCD ไม่สามารถแสดง "1" ได้หลังจากการกระพริบอย่างรวดเร็ว และมีการอ่านค่าความต้านทานที่ไม่เสถียรตลอดเวลา แสดงว่าตัวเก็บประจุที่ทดสอบมีการรั่วไหล หากหน้าจอ LCD แสดง "0" (หรือใกล้กับ "0") ในระหว่างการทดสอบการเปลี่ยนโพรบสองครั้งและเสียงกริ่งดังขึ้น แสดงว่าตัวเก็บประจุที่ทดสอบเกิดการลัดวงจร หากแสดงเฉพาะสัญลักษณ์โอเวอร์โฟลว์ "1" โดยไม่มีกระบวนการกะพริบ แสดงว่าตัวเก็บประจุที่ทดสอบนั้นเป็นวงจรเปิด

หมายเหตุ: สำหรับตัวเก็บประจุที่มีความจุมากกว่า เมื่อโพรบทั้งสองแตะหมุดที่ปลายทั้งสองด้านของตัวเก็บประจุ เสียงกริ่งจะมีเสียงสั้นๆ ยิ่งตัวเก็บประจุมีความจุมากเท่าไร เสียงสัญญาณก็จะดังขึ้นนานขึ้นเท่านั้น เนื่องจากในช่วงเริ่มต้นของการชาร์จตัวเก็บประจุความจุขนาดใหญ่ ประจุที่ต่างกันจำนวนมากจะเคลื่อนที่และสะสมไปทางแผ่นทั้งสองของตัวเก็บประจุในวงจร ส่งผลให้กระแสไฟฟ้าสูงขึ้นและความต้านทานในวงจรลดลง ดังนั้น เมื่อทดสอบตัวเก็บประจุที่มีความจุมากกว่า เวลาที่โพรบสัมผัสกับพินตัวเก็บประจุไม่ควรสั้นเกินไป มิฉะนั้นอาจทำให้เกิดการตัดสินที่ไม่ถูกต้อง

ขั้นตอนที่ 3: การตรวจจับและตัดสินว่ามีการรั่วไหลหรือไม่

เมื่อการตรวจจับขั้นตอนที่สองข้างต้นเสร็จสิ้นและกระบวนการสั่นไหวแบบดิจิทัลบนหน้าจอ LCD ของมัลติมิเตอร์แบบดิจิทัลเสร็จสิ้น และมีเพียงสัญลักษณ์ล้น "1" เท่านั้นที่แสดงขึ้นและไม่เปลี่ยนแปลงอีกต่อไป แสดงว่ากระบวนการชาร์จของที่ทดสอบแล้ว ตัวเก็บประจุสิ้นสุดลงแล้วและมีแรงดันไฟฟ้าสะสมอยู่ที่ปลายทั้งสองข้างอยู่แล้วประมาณ 2.6V (แรงดันไฟฟ้านี้เป็นแรงดันไฟฟ้าระหว่างโพรบทั้งสองของมัลติมิเตอร์แบบดิจิตอลเมื่อใช้ไดโอดเกียร์) ณ จุดนี้ ให้ถอดสายไฟออกจากพินของตัวเก็บประจุ จากนั้นหมุนสวิตช์แปลงของมัลติมิเตอร์แบบดิจิตอลไปที่ช่วงการวัดแรงดันไฟฟ้ากระแสตรงที่มีสัญลักษณ์ "V -" กำกับไว้ เลือกช่วงช่วง 20V จากนั้นแตะสายไฟทั้งสองของตัวเก็บประจุแยกกันเพื่อตรวจจับแรงดันกักเก็บพลังงานที่ปลายทั้งสองข้าง ด้วยการสังเกตความเร็วที่ค่าแรงดันไฟฟ้าบนหน้าจอ LCD ลดลง เราสามารถระบุได้ว่าตัวเก็บประจุที่วัดได้รั่วหรือไม่ หากการอ่านแรงดันไฟฟ้าค่อยๆ ลดลงในอัตราที่ช้ามาก แสดงว่าพลังงานที่เก็บไว้ของตัวเก็บประจุถูกปล่อยออกมาอย่างช้าๆ ผ่าน "ความต้านทานภายใน" ซึ่งบ่งชี้ว่าไม่มีปรากฏการณ์การรั่วไหลในตัวเก็บประจุที่วัดได้ หากค่าแรงดันไฟฟ้าที่อ่านได้ลดลงอย่างรวดเร็วและลดลงเหลือ 0 แสดงว่าตัวเก็บประจุที่วัดได้มีการรั่วไหลและไม่สามารถใช้ในวงจรต่อไปได้

2) การตัดสินว่าความจุมีการเปลี่ยนแปลงหรือไม่

ขั้นตอนที่ 1: ใช้หัวแร้งไฟฟ้า ขยายพินที่ปลายทั้งสองของตัวเก็บประจุด้วยสายไฟเพื่อช่วยให้เสียบเข้าไปในช่องวัดตัวเก็บประจุของมัลติมิเตอร์แบบดิจิตอลได้สะดวก

ขั้นตอนที่ 2: การทำงานของการตรวจจับความจุ หมุนสวิตช์แปลงของมัลติมิเตอร์แบบดิจิตอลไปที่ช่วงการวัดความจุของตัวเก็บประจุที่มีเครื่องหมาย "F" จากนั้นเลือกช่วงช่วงที่เหมาะสมตามความจุปกติของตัวเก็บประจุที่ทดสอบ จากนั้นนำหมุดตัวเก็บประจุแบบยาวมาสัมผัสกัน 2-3 ครั้งเพื่อคายประจุ และหลังจากดำเนินการคายประจุแล้ว ให้เสียบหมุดทั้งสองเข้าไปในช่องเสียบแถบทั้งสองที่มีป้ายกำกับว่า "cx" เนื่องจากความแตกต่างระหว่างบวกและลบในแจ็คแถบทั้งสองนี้ เมื่อใส่พินตัวเก็บประจุ ขั้วบวกและลบของตัวเก็บประจุด้วยไฟฟ้าที่ทดสอบควรสอดคล้องกับสัญลักษณ์ "บวก" และ "-" ที่ทำเครื่องหมายไว้บนแจ็คเพื่อให้แน่ใจว่าการวัดมีความแม่นยำ .

ขั้นตอนที่ 3: ตัดสินจากการอ่าน

หลังจากที่การอ่านค่าที่แสดงบนหน้าจอ LCD คงที่หลังจากช่วงเวลาสั้นๆ คุณภาพของตัวเก็บประจุสามารถตัดสินได้จากความแตกต่างระหว่างความจุปกติและการอ่านค่า เนื่องจากช่วงข้อผิดพลาดที่ยอมรับได้ของตัวเก็บประจุด้วยไฟฟ้าไนโอเบียมและแทนทาลัมอยู่ที่ ± 10 เปอร์เซ็นต์ หากการอ่านที่แสดงยังคงมีเสถียรภาพภายในช่วงข้อผิดพลาดที่อนุญาต ก็แสดงว่าตัวเก็บประจุที่ทดสอบนั้นดี หากค่าที่อ่านได้น้อยเกินไปเมื่อเทียบกับความจุที่กำหนด แสดงว่าความจุของตัวเก็บประจุมีการเปลี่ยนแปลงและไม่สามารถใช้งานได้อีกต่อไป หากสัญลักษณ์โอเวอร์โฟลว์ "1" ไม่แสดงบนหน้าจอ LCD ในตอนเริ่มต้น แสดงว่าวงจรภายในของตัวเก็บประจุเสียหายหรืออิเล็กโทรไลต์แห้ง และความจุสูญเสียไปโดยสิ้นเชิง หากค่าที่อ่านได้แสดง "0" หรือใกล้กับ "0" และเสียงกริ่งยังคงดังอยู่ แสดงว่าตัวเก็บประจุที่วัดได้เกิดการลัดวงจรภายใน
