วิธีใช้มัลติมิเตอร์วัดจุดเปิดและจุดปิดตามปกติของสวิตช์ตาแมว
โฟโตอิเล็กทริคสวิตช์ (โฟโตอิเล็กทริคเซนเซอร์) เป็นตัวย่อของโฟโตอิเล็กทริกพร็อกซิมิตีสวิตช์ จะใช้การปิดกั้นหรือการสะท้อนของลำแสงโดยวัตถุที่ตรวจพบ และวงจรซิงโครนัสจะกั้นวงจรเพื่อตรวจจับว่ามีหรือไม่มีวัตถุอยู่ วัตถุไม่จำกัดเฉพาะโลหะเท่านั้น ตรวจจับวัตถุทั้งหมดที่สามารถสะท้อนแสงได้ สวิตช์โฟโตอิเล็กทริกจะแปลงกระแสอินพุตเป็นสัญญาณไฟบนเครื่องส่งสัญญาณและปล่อยมันออกมา และเครื่องรับจะตรวจจับวัตถุเป้าหมายตามความเข้มหรือการมีอยู่ของแสงที่ได้รับ สัญญาณเตือนควันสวิตช์โฟโตอิเล็กทริกทั่วไปในระบบรักษาความปลอดภัยมักใช้ในอุตสาหกรรมเพื่อนับจำนวนการเคลื่อนไหวของแขนกล
ในปัจจุบัน สวิตช์ตาแมวจำนวนมากมีทั้งเอาต์พุตแบบเปิดและปกติแบบปิด ปกติเปิดและปิดปกติคือสถานะเอาต์พุตของสวิตช์ตาแมวเมื่อไม่มีวัตถุใดถูกตรวจจับ หมายความว่าสวิตช์ตาแมวมีเอาต์พุตเปิดตามปกติและเอาต์พุตปิดตามปกติเมื่อไม่มีการดำเนินการใดๆ
แยกแยะว่าสวิตช์ตาแมวเปิดหรือปิดตามปกติ:
1. ผู้ติดต่อรายเดียวสามารถแยกแยะได้จากพารามิเตอร์ของรุ่น
2. ผลิตภัณฑ์จำนวนมากมีหน้าสัมผัสเปิดและปิดปกติสองชุดในเวลาเดียวกัน คุณจะเห็นโลโก้บนสวิตช์

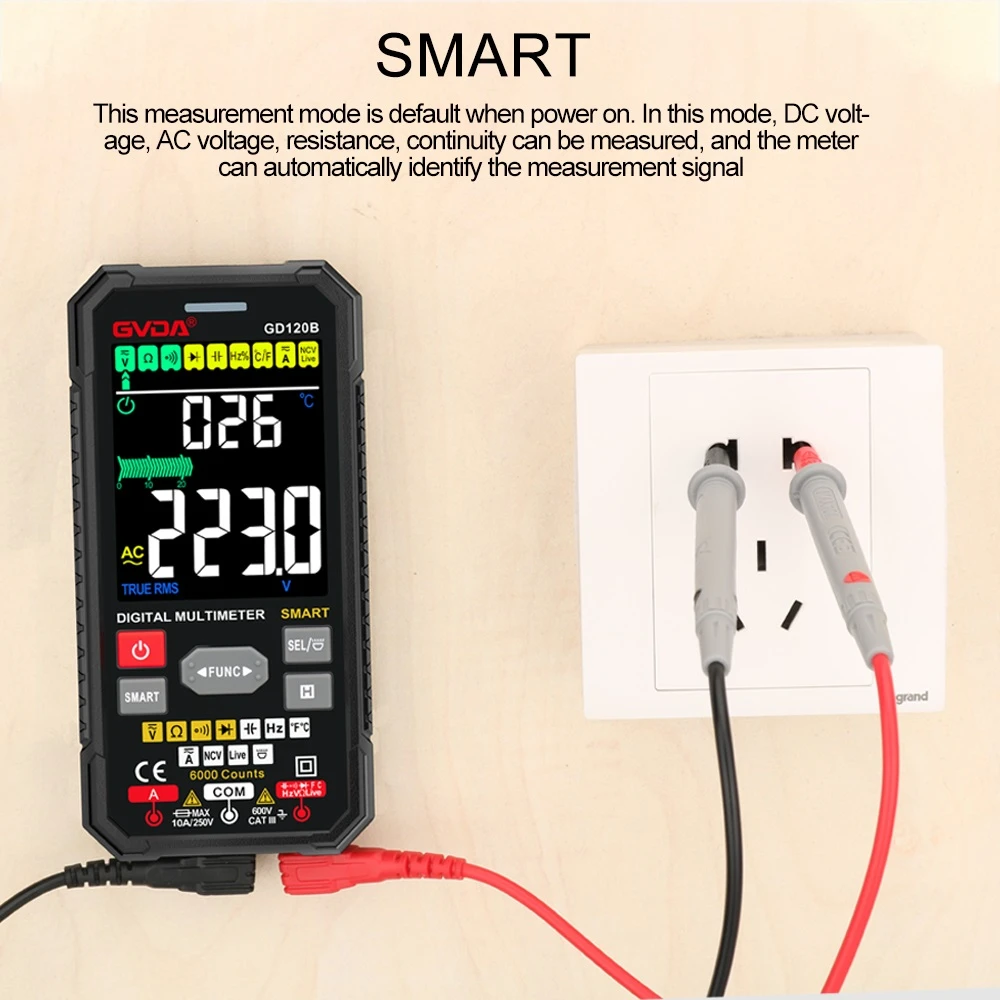

3. คุณสามารถใช้มัลติมิเตอร์ในการวัดได้
วิธีใช้มัลติมิเตอร์เพื่อตัดสินว่าสวิตช์ความใกล้ชิดปิดหรือเปิดตามปกติ
Proximity Switch ปกติปิดหรือเปิดปกติ?
1 . ประเภท PNP อุปนัย DC24V สามสาย: สีน้ำตาลเชื่อมต่อกับบวก 24V, สีน้ำเงินเชื่อมต่อกับ 0V
สีดำเชื่อมต่อกับสายวัดทดสอบสีแดงของช่วงแรงดันไฟฟ้ากระแสตรงของดิจิตอลมัลติมิเตอร์ และสายวัดทดสอบสีดำเชื่อมต่อกับ 0V
ในขณะนี้ มัลติมิเตอร์จะปิดตามปกติด้วยแรงดัน 24V และปกติจะเปิดโดยไม่มีแรงดัน 24V
2 . ประเภท NPN อุปนัย DC24V สามสาย: สีน้ำตาลเชื่อมต่อกับบวก 24V, สีน้ำเงินเชื่อมต่อกับ 0V
สีดำ เชื่อมต่อกับสายวัดทดสอบสีดำของช่วงแรงดันไฟฟ้ากระแสตรงของดิจิตอลมัลติมิเตอร์ และสายวัดทดสอบสีแดงเพื่อบวก 24V
ขณะนี้ มัลติมิเตอร์จะปิดตามปกติเมื่อมีแรงดันไฟฟ้า 24V และโดยปกติจะเปิดเมื่อไม่มีแรงดันไฟฟ้า 24V
